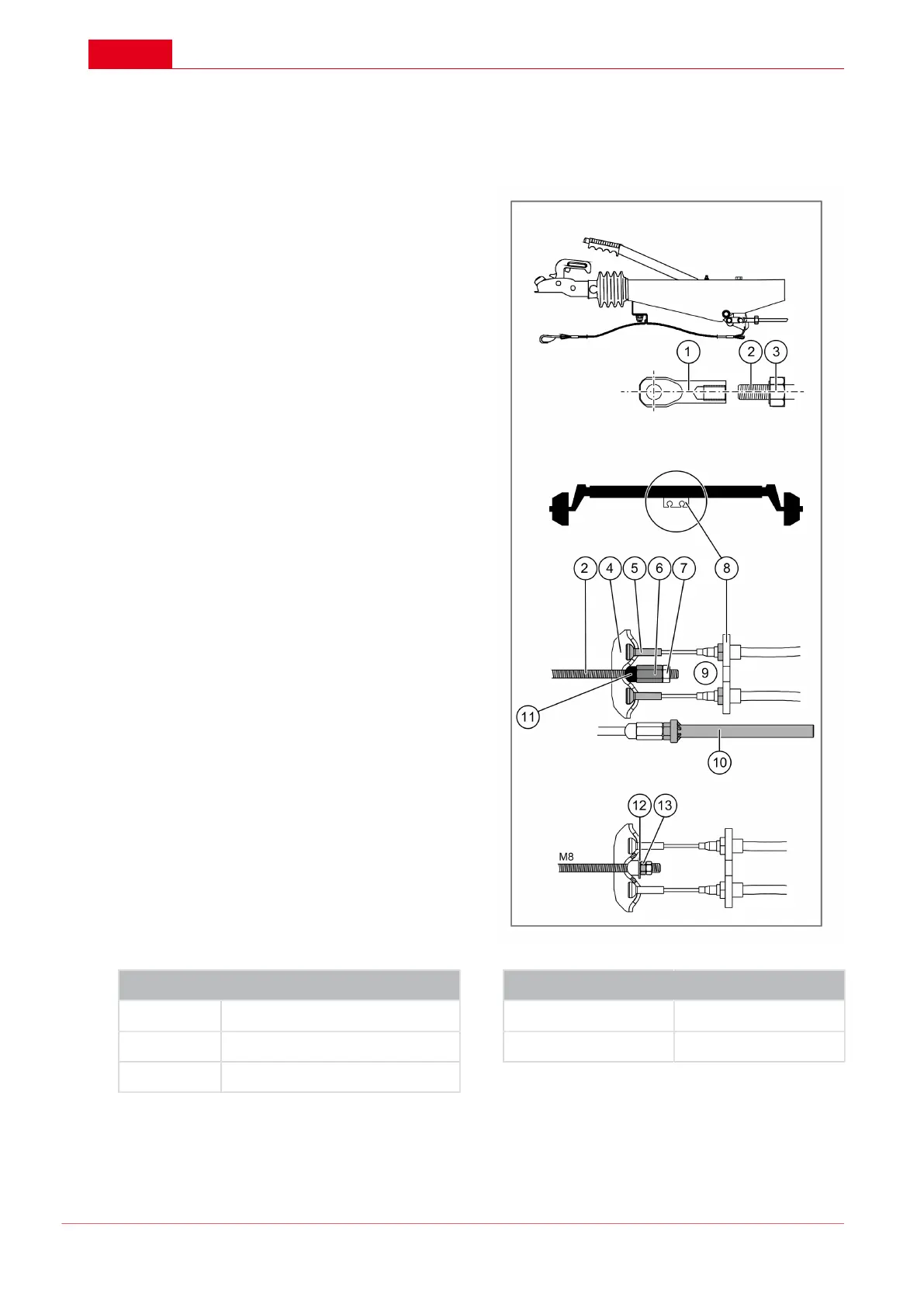

de Bremseneinstellung Erstmontage
2
Montageanleitung
Erstmontage
1. Auflaufeinrichtung und Achse am Fahrgestell
montieren.
2. Handbremshebel vollständig lösen.
3. Zugrohr der Auflaufeinrichtung ganz nach vorne
ausziehen.
4. Zugstange (2) in den Gelenkkopf (1) der Auf-
laufeinrichtung mindestens 15 mm einschrau-
ben und mit Sechskant-Mutter (3) kontern.
5. Bowdenzug in der Radbremse einhängen
(siehe 695100_a_Bowdenzugeinhängung)
6. Bowdenzüge (5) am Widerlager (8) einstecken
und mit Sechskant-Mutter M12x1,5 (9) kontern.
7. Bowdenzüge (5) in das Ausgleichsprofil (4) ein-
fädeln.
8. Zugstange (2) in Ausgleichsprofil (4) stecken.
9. Distanzstück (11) aufstecken.
10.Widerlager fixieren.
Bei Zugstange M10
Langmutter (6) auf die Zugstange (2) aufdrehen
und handfest anziehen.
Bei Zugstange M8
Scheibe (12) auf Zugstange (2) aufstecken.
Mutter (13) auf die Zugstange (2) aufdrehen und
handfest anziehen.
11.Handbremshebel 3x kräftig betätigen und lösen.
12.Rad vorwärts drehen und dabei Langmutter (6)
oder Mutter (13) bis zum spürbaren Bremswi-
derstand anziehen.
Das Rad muss von Hand in Fahrtrichtung
drehbar sein
13.Langmutter (6) oder Mutter (13) mit Sechskant-
Mutter (7) kontern oder wahlweise Gestänge-
halter (10) verwenden.
Anzugsdrehmomente
M8 12 Nm
M10 20-25 Nm
M12 40-45 Nm
AL-KO Gestängehalter
Zugstange Best.Nr.
M10 228827
