FRA-18
PORTIER NUMÉRIQUE

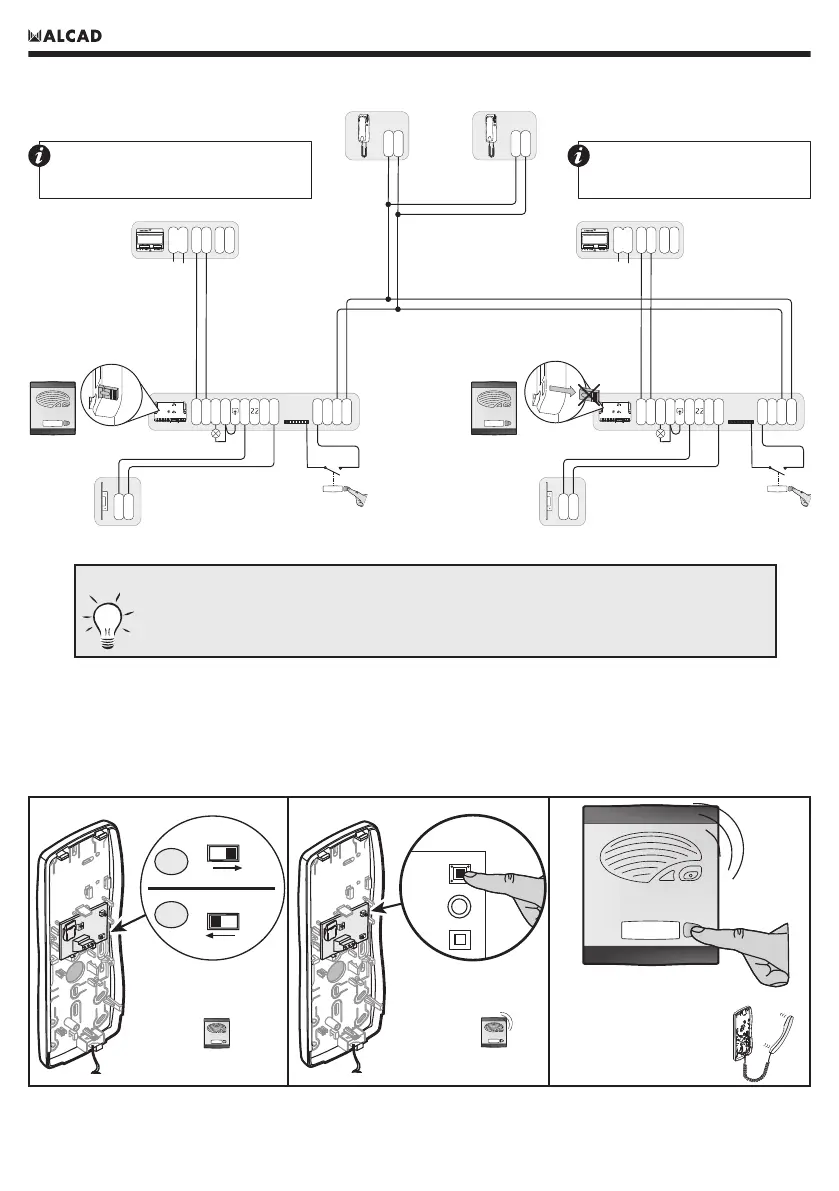

INSTALLATION INDIVIDUEL AVEC 2 ACCÈS (2 x KIT 1 LOGEMENT)
Plaque de rue
principale
Plaque de rue
secondaire
GRF-200
+
–
9 10 12
S
C
1
11
7 D1
D2
D3
8 7 6 5 4 3 2 1
+
–
ABR-015
230V
~
ALC-041
~
+
–
+
–
J1
GRF-200
+
–
9 10 12
S
C
1
11
7 D1
D2 D3
8 7 6 5 4 3 2 1
+
–
ABR-015
230V
~
ALC-041
~
+
–
+
–
J1
TED-001
D1 D2
TED-001
D1 D2
il faut reprogrammer un
des téléphones,
voir page 24
il n’y en a qu’une plaque de rue
principale par installation (plaque
avec le cavalier J1 monté)
il est possible d’installer jusqu’à 10 plaques de rue.
EXTENSION AVEC PLAQUES DE RUE :
INSTRUCTIONS DE PROGRAMMATION DU COMBINÉ
1. Mettez l’interrupteur PROG sur OFF; Re positionnez l’interrupteur sur ON.
2. Appuyez sur le bouton d’ouverture de porte. L’audio sera activée entre la plaque principale et le combiné.
3. Situé sur la plaque de rue principale, réalise l’appel à l’appartement, là où le combiné à programmer est installé.
La plaque émettra un signal de validation, le combiné est programmé.
Note: Une fois le combiné est programmé, laissez l’interrupteur PROG sur ON.
Note: Temps maximal 1 minute entre les points 1, 2 et 3. Si vous excèdez le temps maximal il faudra de nouveau
programmer à partir du point 1.
OFF
1
2
PROG
ON
PROG
PROG
12 3
