PORTERO DIGITAL
ESP-4

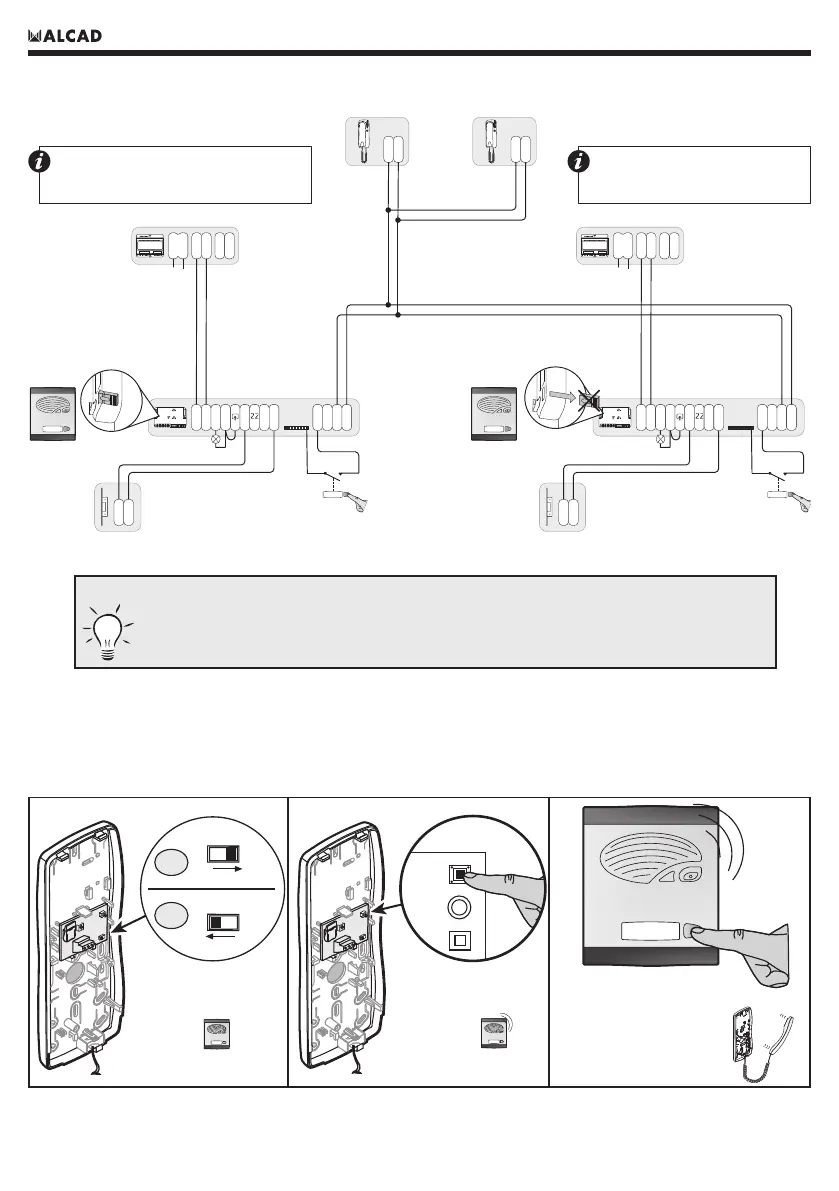

2 PLACAS DE CALLE EN VIVIENDA UNIFAMILIAR (2 x KIT 1 VIVIENDA)
INSTRUCCIONES DE PROGRAMACIÓN DE LOS TELÉFONOS
GRF-200
+
–
9 10 12
S
C
1
11 7 D1 D2 D3
8 7 6 5 4 3 2 1
+
–
ABR-015
230V
~
ALC-041
~
+
–
+
–
Placa de calle
principal
J1
GRF-200
+
–
9 10 12
S
C
1
11 7 D1 D2 D3
8 7 6 5 4 3 2 1
+
–
ABR-015
230V
~
ALC-041
~
+
–
+
–
Placa de calle
Secundaria
J1
TED-001
D1 D2
TED-001
D1 D2
Deberá volver a programar
uno de los teléfonos,
consulte página XX
Sólo debe haber una placa
principal por instalación (Puente
J1 colocado)
Es posible instalar un máximo de 10 placas de calle.
AMPLIACIÓN CON PLACAS DE CALLE:
1. Desplace el interruptor PROG a la posición OFF; Vuelva a poner el interruptor en la posición ON.
2. Pulse el botón de abrepuertas. Se activará el audio entre el teléfono y la placa principal.
3. Situado en la placa de calle principal, realice la llamada a la vivienda donde está situado el teléfono a programar.
La placa emitirá un sonido de confi rmación, el teléfono ha sido programado.
Nota: Una vez programado el teléfono, asegúrese de que el interruptor PROG queda en posición ON.
Nota: Tiempo máximo de 1 minuto entre los pasos 1, 2 y 3. Pasado el tiempo máximo deberá iniciar la programación
desde el paso 1.
OFF
1
2
PROG
ON
PROG
PROG
12 3
