FRA-20
PORTIER NUMÉRIQUE
BOÎTIER ENCASTRABLE

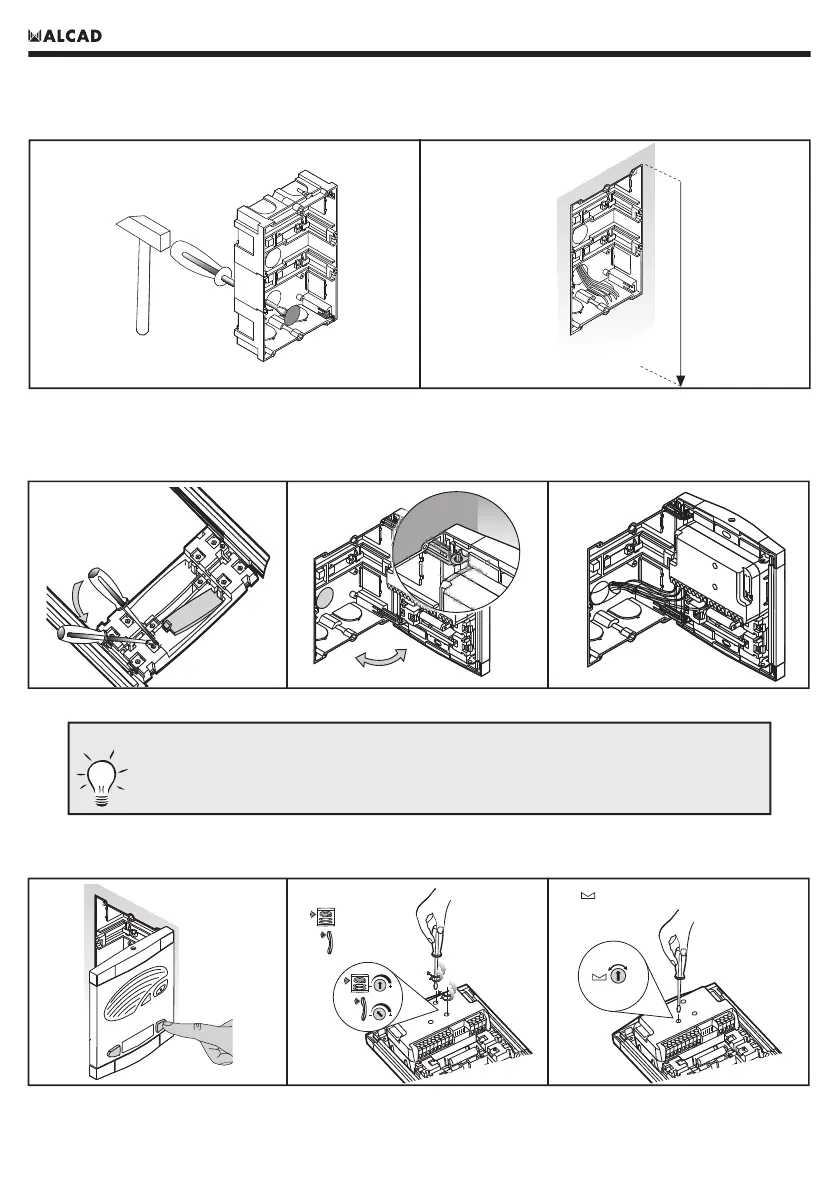

Cassez la cloison des ouvertures nécessaires pour faire passer les câbles, et Placez le boîtier encastrable de telle sorte
que la partie supérieure soit placée à une hauteur de 1,7 m.
1,7 m
12
PLAQUE DE RUE
Glissez ensuite les cartes d’identifi cation des boutons-poussoir de la plaque d’entrée en place, introduisez les anneaux
de la plaque sur les axes de fi xation retirés et réalisez les connexions électriques.
Réalisez un appel et régler le volume de son dans la plaque de rue et dans les combinés.
Dans plaque
Dans téléphones
Volume
Régulateur de désaccouplement
1
4
2
5
3
6
Vous pouvez utiliser les étiquettes pré-imprimées qui sont fournies ou imprimer les vôtres à
partir du modèle qui se trouve dans la section Support Technique de la page Web d’Alcad:
www.alcad.net.
CARTES D’IDENTIFICATION DES BOUTONS-POUSSOIR :
