Alde 2772 - Tekniset Tiedot

13
FIN
2
1
5
6

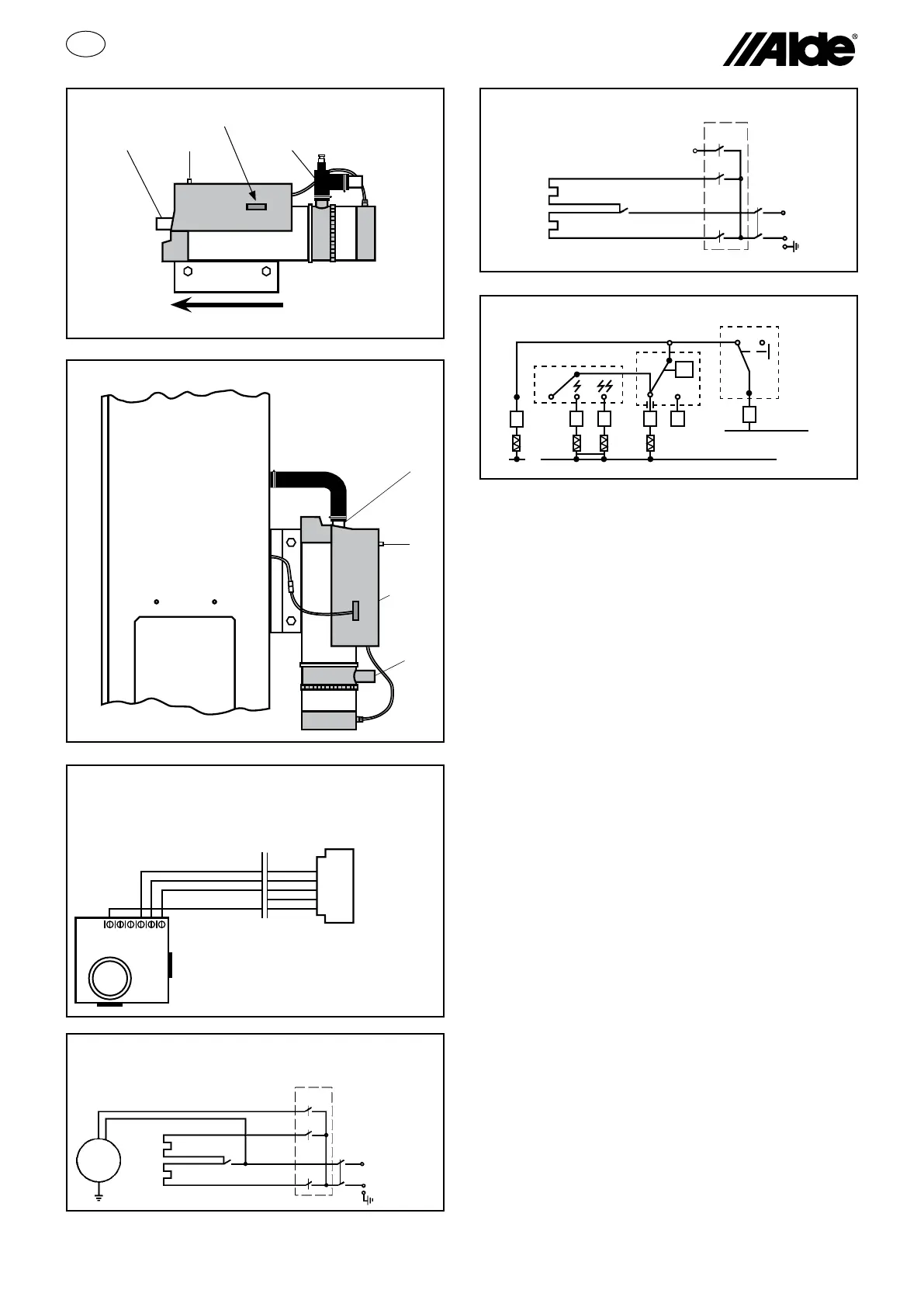

Kytkentäkaavio 12 V ~ sähköpatruunalle
2772 901/911 kytkettäessä huonetermos-
taattiin 2772 310
Kytkentäkaavio 230 V ~ sähköpatruunalle
2772 901/921
Kytkentäkaavio 230 V ~ sähköpatruunalle
2772 911
Kytkentäkaavio huonetermostaatille 2772 310
Käyttötermostaatti
1050 W
1050 W
Rele
4
Moot-
tori
1050 W
1050 W
Käyttöter-
mostaatti
Rele
Lämpötilanra-
joitin
Ohjausrele 12 V
Huonetermostaatti
2772 310 (ilman kantta)
Liitinrima 12V DC
sähköpatruunalle
230 V ~
TIETOJA SÄHKÖPATRUUNASTA
Tässä ohjeessa käsitellään Alden sähköpatruunan
asennus ja kiinnitys. Sähköpatruuna on tarkoitettu
asennettavaksi sisälle matkailuvaunuun, matkailu-
autoon tai vapaa-ajan veneeseen. Se koostuu ruos-
tumattomasta putkesta, jonka sisällä on kaksi ruostu-
matonta sähkövastusta. Toiseen päähän on asennettu
230 V:n kiertovesipumppu (ei 2772 911).
Kaksinapainen ylikuumenemissuoja (110 °C) ja sähkö-
patruunan nestelämpötilaa säätävä käyttötermostaatti
(80 °C) on asennettu kytkentäkoteloon putken pitkälle
sivulle.
Sähköpatruuna on tarkoitettu asennettavaksi paisunta-
säiliöllä varustettuun avoimeen järjestelmään.
HUOM! Lue käyttöohje huolellisesti, jotta sähköpatruu-
nan käyttö olisi turvallista.
Fyysisesti tai henkisesti rajoittuneet henkilöt (lapset
mukaan lukien) eivät saa käyttää laitetta ilman ohjeita
sen turvallisesta käytöstä. Lapsia on pidettävä silmällä,
etteivät he leiki laitteella.
TEKNISET TIEDOT
Pituus: 400 mm (290 ilman moottoria)
Korkeus: 150 mm
Leveys: 90 mm
Paino: 2,3 kg (1,8 kg ilman moottoria)
Nimellisjännite: 230 V ~
Vastusteho: 2100 W (2 x 1050 W)
Moottoriteho: 25 W
Liitäntäputki: Ø 22 mm
Nestetilavuus: 0,8 litraa
Lämpöpatterin maksimipaine: 0,05 MPa (0,5 bar)
B
A
C
B C A
4
5
PUNAINEN
2000W
KELTAINEN
+12V DC
HARMAA
1000W
SININEN
PUMPPU
MUSTA
MIINUS
6
3
2
1
321 4 5 6
6
5 4 2 3
0+
+12V DC
(keltainen)
GND
sininen harmaa punainen
1
ON OFF
OFF
Ohjauskaapelin viistetty
puoli
Virtaussuunta
3
Ohjaus-
kaapelin
viistetty
puoli
230 V ~
Ohjausrele 12 V
Lämpötilanra-
joitin
