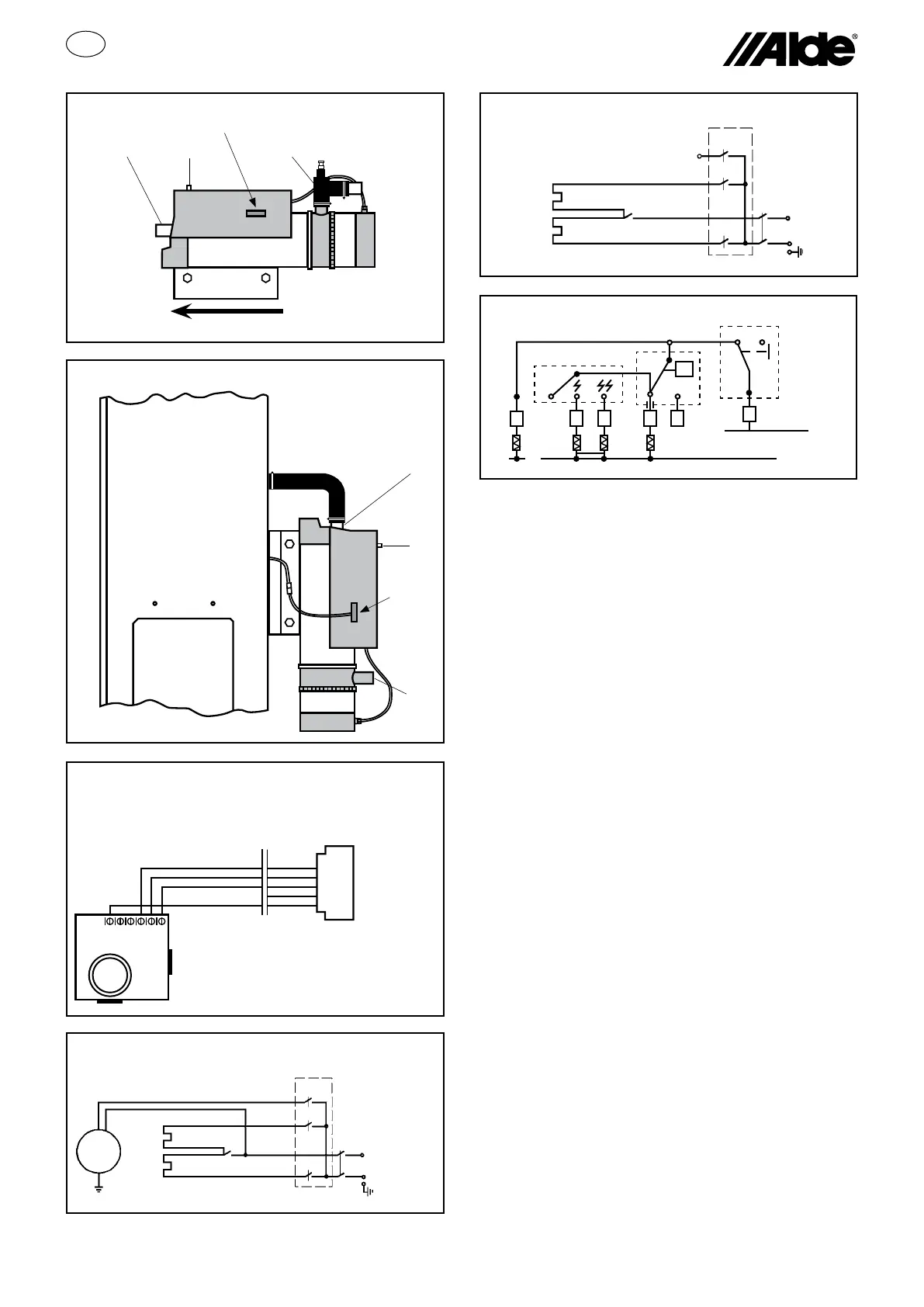

Schaltplan 230 V ~ für Elektropatrone 2772 901
Schaltplan 230 V ~ für
Elektropatrone 2772 911
Betriebs-
thermostat
1050 W
1050 W
230 V ~
Relais
Steuerrelais
12 V
Temperaturbe-
grenzer
4
Motor
1050 W
1050 W
Betriebs-
thermostat
Relais
Temperatur-
begrenzer
Steuerrelais
12 V
230 V ~
DIE ELEKTROPATRONE
Diese Anleitung behandelt die Installation und die
Montage der Elektropatrone von Alde. Die Elektropa-
trone ist für die innenseitige Montage in Wohnwagen,
Wohnmobilen oder Freizeitbooten. Sie besteht aus
einer rostfreien Röhre, die 2 rostfreie Elektroheizkörper
enthält. An dem einen Ende ist eine 230 V-Umwälz-
pumpe angebracht (nicht 2772 911). Ein zweipoliger
Überhitzungsschutz (110°C) und ein Betriebsther-
mostat (80°C), das die Flüssigkeitstemperatur in der
Elektropatrone regelt. Diese sind am Gehäuse der
Längsseite festgeschraubt. Die Elektropatrone ist für
die Montage in einem offenen System mit Expansions-
gefäß vorgesehen.
ACHTUNG! Lesen Sie die Gebrauchsanleitung sorg-
fältig durch, um die Elektropatrone sicher anwenden
zu können. Personen mit begrenzten physischen oder
mentalen Fähigkeiten (einschl. Kinder) dürfen das
Gerät nicht ohne Anweisungen zur sicheren Funkti-
on anwenden. Kinder müssen unter Aufsicht stehen,
damit sie nicht mit dem Gerät spielen.
TECHNISCHE DATEN
Länge: 400 mm (290 ohne Motor)
Höhe: 150 mm
Breite: 90 mm
Gewicht: 2,3 kg (1,8 kg ohne Motor)
Nennspannung: 230 V ~
Heizkörperleistung: 2100 W (2 x 1050 W)
Motorleistung: 25 W
Anschlüsse: Ø 22 mm
Flüssigkeitsvolumen: 0,8 Liter
Max. Radiatordruck: 0,05 MPa ( 0,5 bar)
Elektropatrone Typ 2772 901
Vertikale/horizontale Montage in der Heizanlage
Einschl. Umwälzpumpe, Raumthermostat und Befesti-
gung.
6
Elektroschema für Raumthermostat 2772 310
6
5 4 2 3
0+
+12V DC (gelb)
GND
blau grau rot
1
ON OFF
OFF
2
1
B
A
C
B C A
Abgeschrägte Seite des Steuer-
kabels
Abgeschräg-
te Seite des
Steuerkabels
Flussrichtung
Schaltplan 12 V ~ für 2772 901/911 beim
Anschluss zum Raumthermostat 2772 310
Raumthermostat 2772 310
(ohne Gehäusedeckel)
Anschlussklemme 12V Gleichstrom zur
Elektropatrone
4
5
ROT
2000W
GELB
+12V GLEICHSTROM
GRAU
1000W
BLAU
PUMP
SCHWARZ
MINUS
6
3
2
1
321 4 5 6
