2
1
5
6

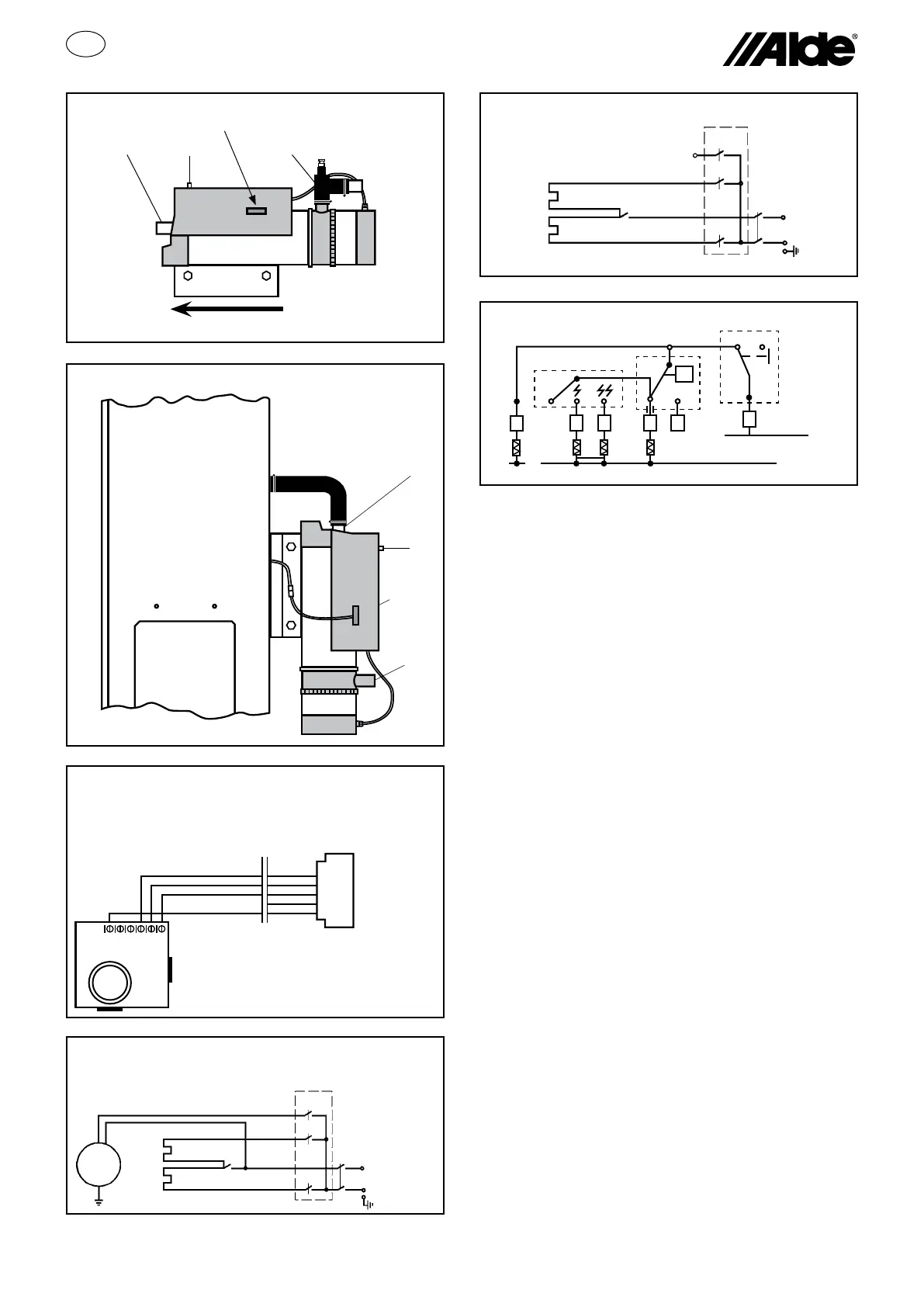

Kopplingsschema 12 V ~ för 2772 901/911
vid inkoppling till rumstermostat 2772 310
Elschema 230 V ~ för elpatron 2772 901/921
Elschema 230 V ~ för elpatron 2772 911
Elschema till rumstermostat 2772 310
Drift-
termostat
1050 W
1050 W
230 V ~
Relä
Manövrering
relä 12 V
Temperatur-
begränsare
4
Motor
1050 W
1050 W
Drift-
termostat
Relä
Temperatur-
begränsare
Manövrering
relä 12 V
230 V ~
OM ELPATRONEN
Denna anvisning tar upp installation och montering
av Aldes elpatron. Elpatronen är avsedd för invändig
montering i husvagn, husbil eller fritidsbåt
Den är uppbyggd av ett rostfritt rör med 2 st rostfria
elelement inuti. En 230 V cirkulationspump monterad
i ena ändan (ej 2772 911).
Ett tvåpoligt överhettningsskydd (110°C) och en drifts-
termostat (80°C) som reglerar vätsketemperaturen
i elpatronen är fastskruvade i kopplingsboxen på
rörets långsida.
Elpatronen är avsedd för montering i ett öppet
system med expansionskärl.
OBS! Tänk på att läsa bruksanvisningen noggrant
för att på ett säkert sätt kunna använda och bruka
elpatronen.
Personer med begränsad fysisk eller mental förmåga
(inklusive barn) får inte använda apparaten utan
instruktioner om hur den används på ett säkert sätt.
Barn skall hållas under uppsikt så att de ej leker med
apparaten.
TEKNISK DATA
Längd: 400 mm (290 utan motor)
Höjd: 150 mm
Bredd: 90 mm
Vikt: 2,3 kg (1,8 kg utan motor)
Märkspänning: 230 V ~
Elementeffekt: 2100 W (2 x 1050 W)
Motoreffekt: 25 W
Anslutningsrör: Ø 22 mm
Vätskevolym: 0,8 liter
Max radiatortryck: 0,05 MPa ( 0,5 bar)
B
A
C
B C A
Rumstermostat 2772 310
(utan lock)
Anslutningsplint
12V DC till elpatron
4
5
RÖD
2000W
GUL
+12V DC
GRÅ
1000W
BLÅ
PUMP
SVART
MINUS
6
3
2
1
321 4 5 6
6
5 4 2 3
0+
+12V DC (gul)
GND
blå grå röd
1
ON OFF
OFF
Avfasade sidan
på styrkabeln
Flödesriktning
Av-
fasade
sidan
på styr-
kabeln
3
