8
GB

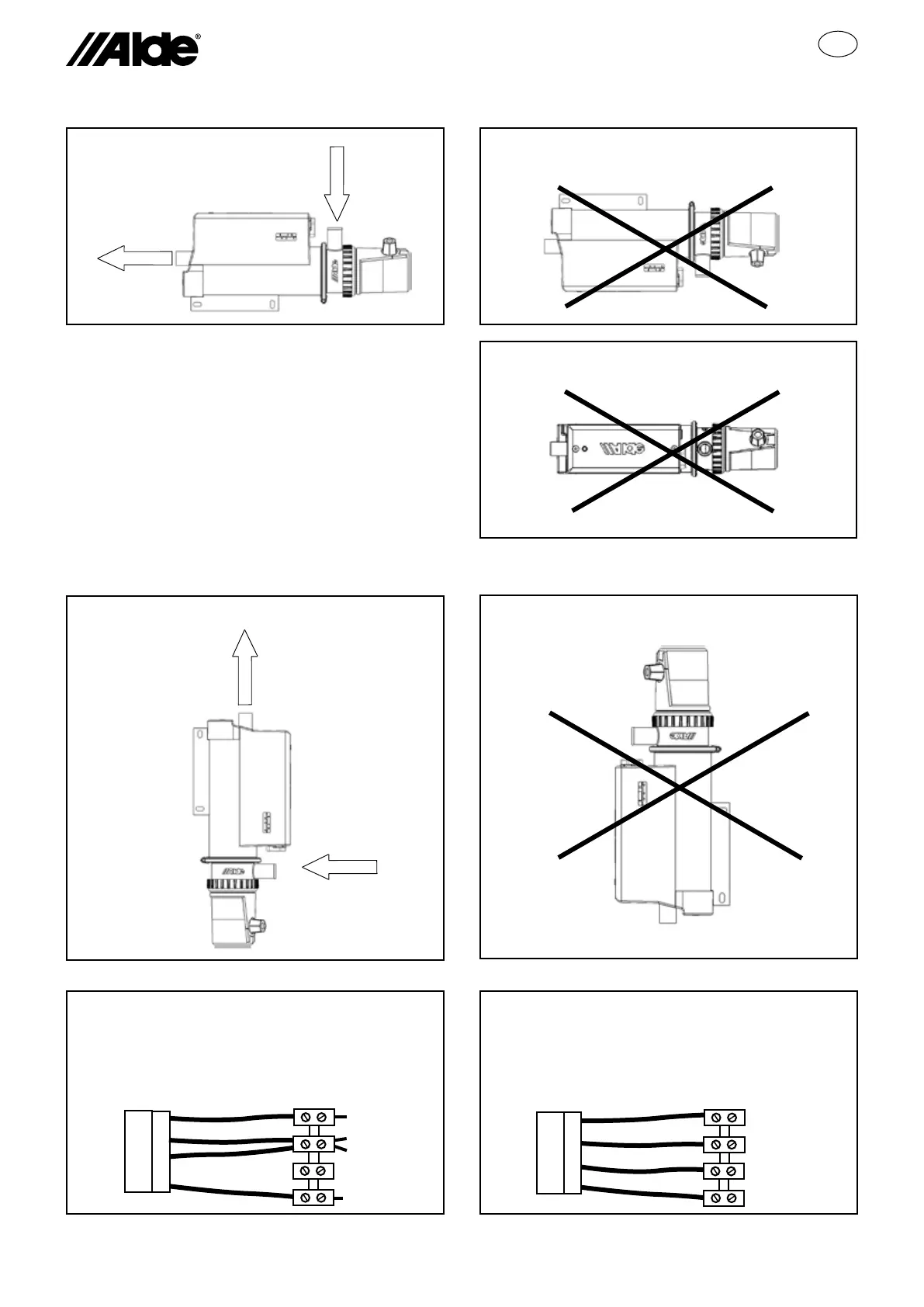

HORIZONTALER EINBAU DER ELEKTROPATRONE
RICHTIGER EINBAU
Anweisung für Kabel 2772 130 für Verwendung
der Elektropatrone 2772 bei Primus-Heizungen
Anweisung für Kabel 2772 130 für Verwendung
der Elektropatrone 2772 bei Comfort-Heizungen
Blau
Grau
Schwarz
Rot
Rot-2000 W
Schwarz-Minus
Blau-Cirk.
pumpe
Grau-1000 W
Elektropatrone
Comfort Paneel
Steckleiste
Blau
Grau
Schwarz
Rot
Rot-2000 W
Schwarz-Minus
Blau-Cirk.
pumpe
Schraubklemmen
Grau-1000 W
Elektropatrone
Primus Paneel
RICHTIGER EINBAU
FALSCHER EINBAU
FALSCHER EINBAU
VERTIKALER EINBAU DER ELEKTROPATRONE
FALSCHER EINBAU
Steckleiste
Schraubklemmen
