Alesis MultiMix 6 USB User Manual

10

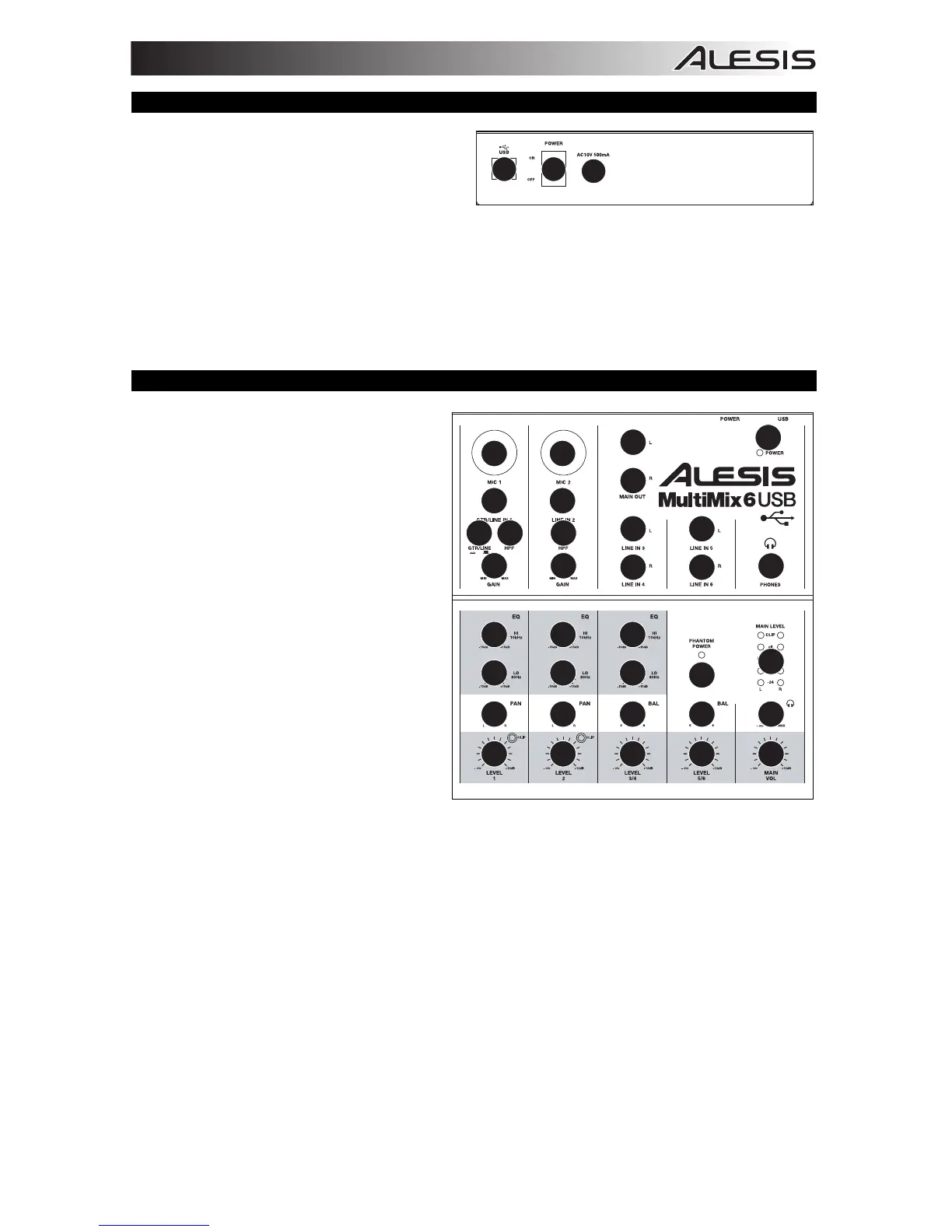

ÜBERSICHT ÜBER DIE RÜCKSEITE
1. POWER EINGANG – Verwenden Sie das
beiliegende Netzteil, um den MultiMix 6 USB
mit einer Steckdose zu verbinden. Verbinden
Sie, während das Gerät ausgeschaltet ist, das
Netzteil zuerst mit dem MultiMix 6 USB und
stellen Sie erst dann die Verbindung zur Steckdose her.
2. POWER SCHALTER – Mit diesem Schalter können Sie den MultiMix 6 USB einschalten, nachdem alle
Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten.
Schalten Sie den MultiMix 6 USB vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor
Sie den MultiMix 6 USB ausschalten.
3. USB-ANSCHLUSS – Verwenden Sie das beiliegende Kabel, um den MultiMix 6 USB an einen
Computer für eine Zweiweg-, 16-bit digitale Tonverbindung an. Der MultiMix 6 USB benötigt zur
Verbindung USB 1.1 oder höher (z.B. USB 2.0).
ÜBERSICHT ÜBER DIE OBERSEITE
1. EIN/AUS LED – Leuchtet auf, wenn das
MultiMix 6 USB eingeschaltet ist.
2. MIKROPHONEINGANG – Zum
Anschluss eines Mikrofons mit einem
XLR-Kabel.
3. LINE EINGÄNGE – Zum Anschluss eines
Geräte mit Linepegelsignalen mit einem
1/4"-Kabel.
4. HPF (Hochpassfilter) Wenn dieser
Button gedrückt ist, wird der
Hochpassfilter des Kanals aktiviert und
Frequenzen unter 75 Hz werden
eliminiert, um Störgeräusche in niedrigem
Frequenzbereich zu reduzieren.
5. GITARRE / LINE SCHALTER – Ist dieser
Schalter nach unten gestellt, fungiert
Kanal 1 als hochohmiger Eingang, um
Gitarren oder Bässe anzuschließen. Ist
der Schalter nach oben gestellt, nimmt
Kanal 1 Mikrophon oder Line-Signale auf.
6. MAIN OUT (Hauptausgang) – Verbinden
Sie diesen Ausgang mit einem PA
System, Aktivmonitoren oder einer HiFi
Anlage. Die Lautstärke dieses Ausgangs wird mit dem MAIN VOL (Hauptvolume) Regler.
7. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm Klinkenstecker an.
8. KANAL-GAIN – Justiert die Audio Pre-Fader und Pre-EQ Pegel im entsprechenden Kanal ein.
9. KANAL-VOLUME – Stellt die Audiopegel auf dem Kanal.
10. KANAL PANORAMA - Adjustiert die Links-Rechts-Balance des Signals auf diesem Kanal.
11. KANAL-BÄSSE – Stellt die Bässe des Signals im entsprechenden Kanal ein.
12. KANAL-MITTEN – Stellt die Mitten des Signals im entsprechenden Kanal ein.
13. BALANCE (Kanäle 3/4 & 5/6) – Adjustiert die Balance zwischen Kanal 3 und 4 und Kanal 5 und 6.
14. PHANTOMSPEISUNG – Dieser Schalter aktiviert/deaktiviert Phantomspeisung. Ist dies aktiviert, liefert
die Phantomspeisung +48V an beide XLR-Mikrophoneingänge. Bitte beachten Sie, dass die meisten
dynamischen Mikrophone keine Phantomspeisung benötigen, das aber bei den meisten
Kondensatormikrophonen der Fall ist. Sehen Sie in der Anleitung Ihres Mikrophons nach, ob Ihr
Mikrophon Phantomspeisung benötigt oder nicht.
15. MAIN VOL (Hauptvolume) – Steuert die Ausgangslautstärke des MAIN OUT (Hauptausgang).
16. KOPFHÖRERVOLUME – Stellt die Lautstärke des Kopfhörerausgangs ein.
17. STEREOPEGELANZEIGE – Zur visuellen Kontrolle des Audiopegels MAIN OUT (Hauptausgang).
1
23
1
2
33
3
3
6
6
3
37
88
9
12
11
10
999
12 12
13 13
14
17
11 11
16
15
10
44
5
2

Alesis MultiMix 6 USB Specifications

Inputs

line input impedance	10 KΩ
line sensitivity for max output	5.5 mV ~ 4.9 V RMS
mic input impedance	600 Ω
mic sensitivity for max output	700 mV RMS
line sensitivity for max output (CH 3 – 6)	700 mV RMS

Outputs

line output	7 V RMS max
headphone output power	0.5 W into 47 Ω

Signal Characteristics

signal-to-noise ratio (line)	> 92 dB
signal-to-noise ratio (mic)	> 62 dB
distortion	< 0.02%

Frequency Response

line frequency response	20 Hz – 20 kHz (± 0.5 dB)
mic frequency response	20 Hz – 15 kHz (± 0.5 dB)
channel equalizer bass	± 14 dB @ 80 Hz

Additional Features

channel equalizer treble	± 14 dB @ 12 kHz
channel fader kill	> 90 dB @ 1 kHz
crosstalk	> 85 dB @ 1 kHz

Power

power adapter voltage	10 V AC
power adapter current	500 mA
interface	USB1.1 or higher
