6

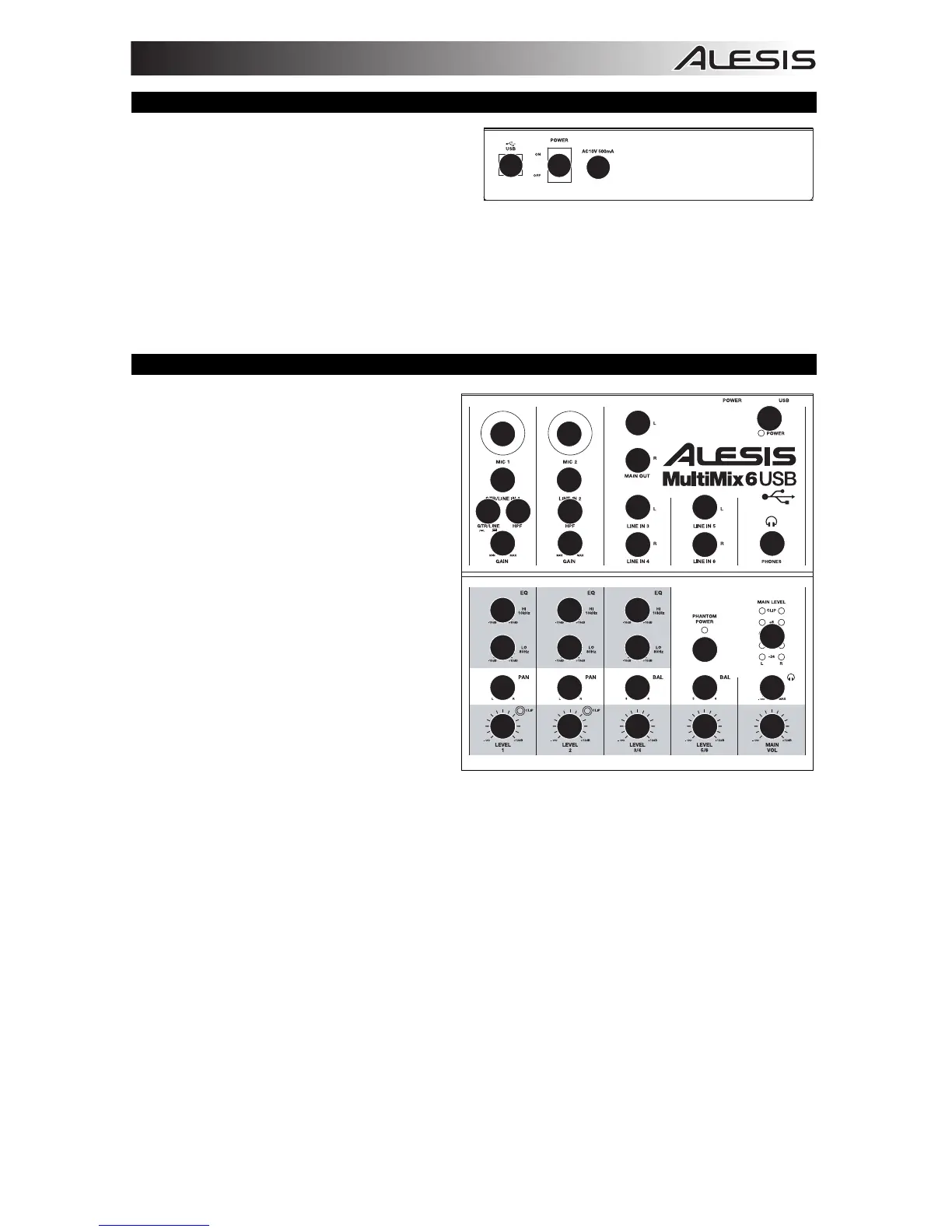

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
1. ENTRÉE COURANT – Utilisez le câble
d’alimentation inclus pour brancher le MultiMix
6 USB dans une prise d’alimentation murale.
Lorsque le MultiMix 6 USB est hors tension,
branchez le câble d'alimentation dans le
MultiMix 6 USB, puis dans la prise de courant.
2. L'INTERRUPTEUR D'ALIMENTATION – Met l’appareil sous et hors tension. Branchez le MultiMix 6
USB dans après avoir branché tous les appareils et avant de mettre les amplificateurs sous tension.
Mettez les amplificateurs hors tension avant de mettre le MultiMix 6 USB dans hors tension.
3. PORT USB – Utilisez le câble inclus pour brancher le MultiMix 6 USB à un ordinateur pour une
communication audio numérique bidirectionnelle 16 bits. Le MultiMix 6 USB requiert une connexion
USB 1.1 ou supérieur (p. ex.USB 2.0).
CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR
1. DEL D’ALIMENTATION – S’allume lorsque
le MultiMix 6 USB est sous tension.
2. ENTRÉE MIC – Permet de brancher un
microphone à l’aide d’un câble XLR.
3. ENTRÉES LINE – Ces entrées permettent
de brancher des appareils à niveau ligne
avec des câbles 1/4".
4. HPF (filtre passe-haut) – Lorsque cette
touche est enfoncée, le filtre passe-haut du
canal est activé, éliminant les fréquences
inférieures à 75 Hz afin de réduire les bruits
indésirables.
5. SÉLECTEUR GUITAR / LINE – Lorsque ce
sélecteur est abaissé, le canal 1 peut servir
pour brancher des instruments à à grande
impédance pour guitare ou basse. Lorsqu'il
est soulevé, le canal 1 accepte les signaux
micro et à niveau ligne.
6. MAIN OUT (sortie principale) – Utilisez
des câbles 1/4" standards afin de brancher
cette sortie à un haut-parleur ou à un
système de sonorisation. Le niveau du
signal de cette sortie est commandé par le bouton MAIN VOL (volume principale).
7. CASQUE D’ÉCOUTE – Permet de brancher un casque d’écoute 1/4 po.
8. GAIN – Permet d’ajuster le niveau du signal audio pré-atténuateur et pré-égalisation.
9. VOLUME DU CANAL – Permet d'ajuster le niveau de l’audio du canal.
10. PAN – Ce potentiomètre permet de régler l'équilibre entre les signaux droits et les signaux gauches de
l’audio du canal.
11. BASS (DU CANAL) – Permet d'ajuster le niveau des basses fréquences de l’audio du canal
correspondant.
12. TREBLE (DU CANAL) – Permet d'ajuster le niveau des hautes fréquences du canal correspondant.
13. BALANCE (Canal 3/4 et 5/6) – Permet d’ajuster l’équilibre entre les canaux 3 et 4 et les canaux 5 et 6.
14. PHANTOM POWER – Cet interrupteur permet d’activer et de désactiver l’alimentation fantôme.
Lorsqu'elle est activée, l’alimentation fantôme fournit +48 V aux deux entrées micro XLR. Veuillez
noter que la plupart des microphones électrodynamiques ne nécessitent pas d’alimentation fantôme,
alors que les microphones à condensateur en ont besoin. Consultez la documentation fournie avec
votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.
15. MAIN VOL (volume principal) – Ajuste les niveaux de MAIN OUT (sortie principale).
16.
VOLUME DE CASQUE D’ÉCOUTE – Ce bouton ajuste les niveaux de la sortie du casque d'écoute.
17. INDICATEUR DU NIVEAU STÉRÉO – Indique le niveau stéréo de MAIN OUT (sortie principale).
1
23
1
2
33
3
3
6
6
3
37
88
9
12
11
10
999
12 12
13 13
14
17
11 11
16
15
10
44
5
2
