P.6

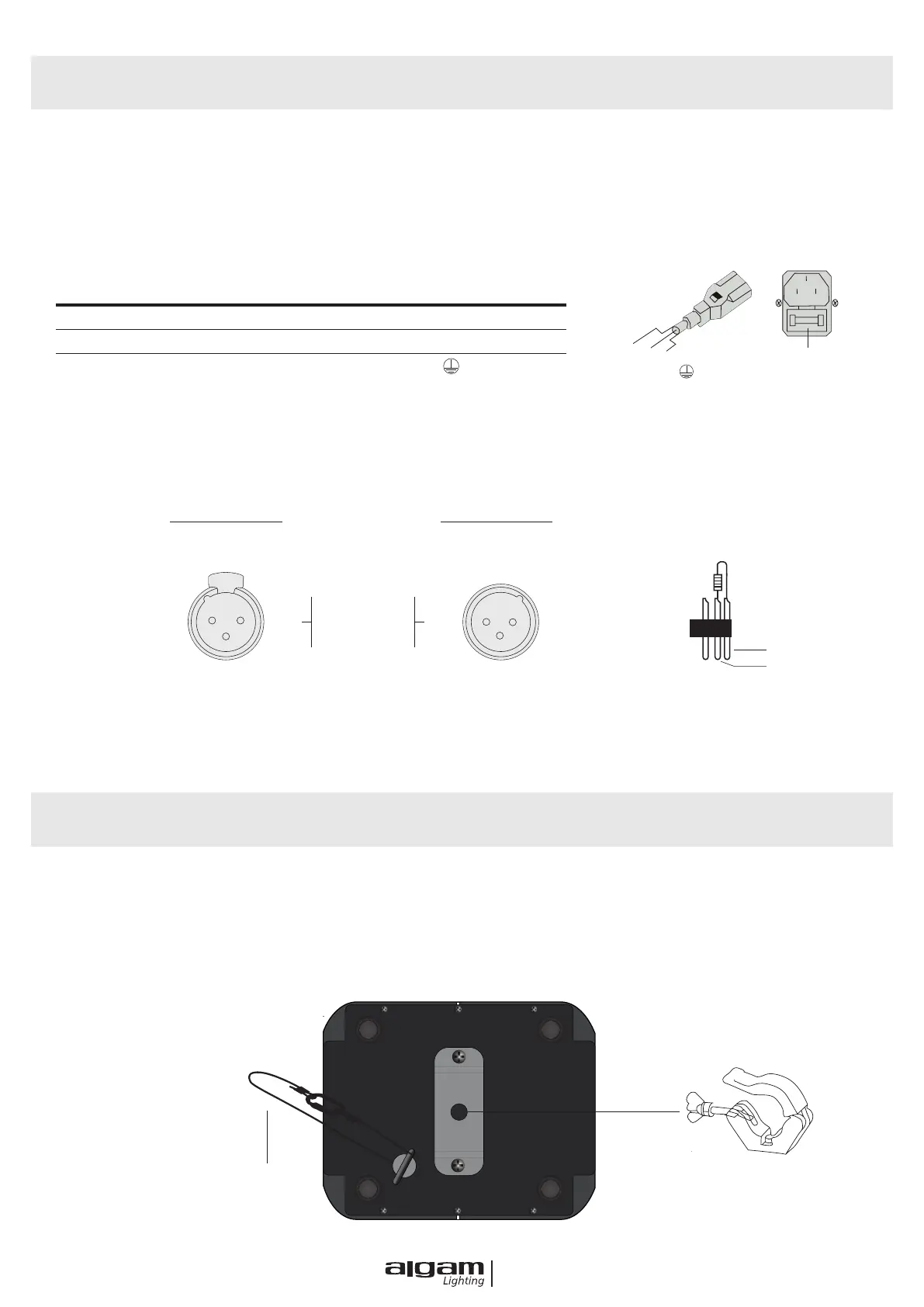

ALIMENTATION
Utilisez le cordon d’alimentation fourni dans l’emballage. Vériez que la tension secteur correspond aux
informations indiquées sur le produit.
CARACTÉRISTIQUES DU CÂBLE D'ALIMENTATION
CONNEXION DMX
La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.
En utilisation professionnelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier appareil
DMX de la chaine an de naliser correctement la boucle de signal. Ce bouchon est constitué d’une résistance
de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.
L’appareil doit être installé par une personne qualiée et doit être placée hors de portée du public. Cet appareil
ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par
une élingue de sécurité. La structure doit pouvoir supporter au moins 10 fois le poids de l’appareil accroché.
MISE EN SERVICE
ACCROCHE
1
2
3
1
2
3
DMX-OUTPUT
XLR mounting-sockets (rear view) XLR mounting-plugs (rear view)
DMX-INTPUT
1 ∙ Shield
2 ∙ Shield (-)
3 ∙ Shield (+)
PIN3
PIN2
CABLE (EU) CABLE (US) PIN INTERNATIONAL
Brown Black Live L
Light Blue White Neutral N
Yellow/Green Yellow/Green Earth
FUSE : 5x20mm
250V~ 3.15A slow
LEN
CrochetElingue de sécurité
