INSTRUCTIONS POUR L’ASSEMBLAGE

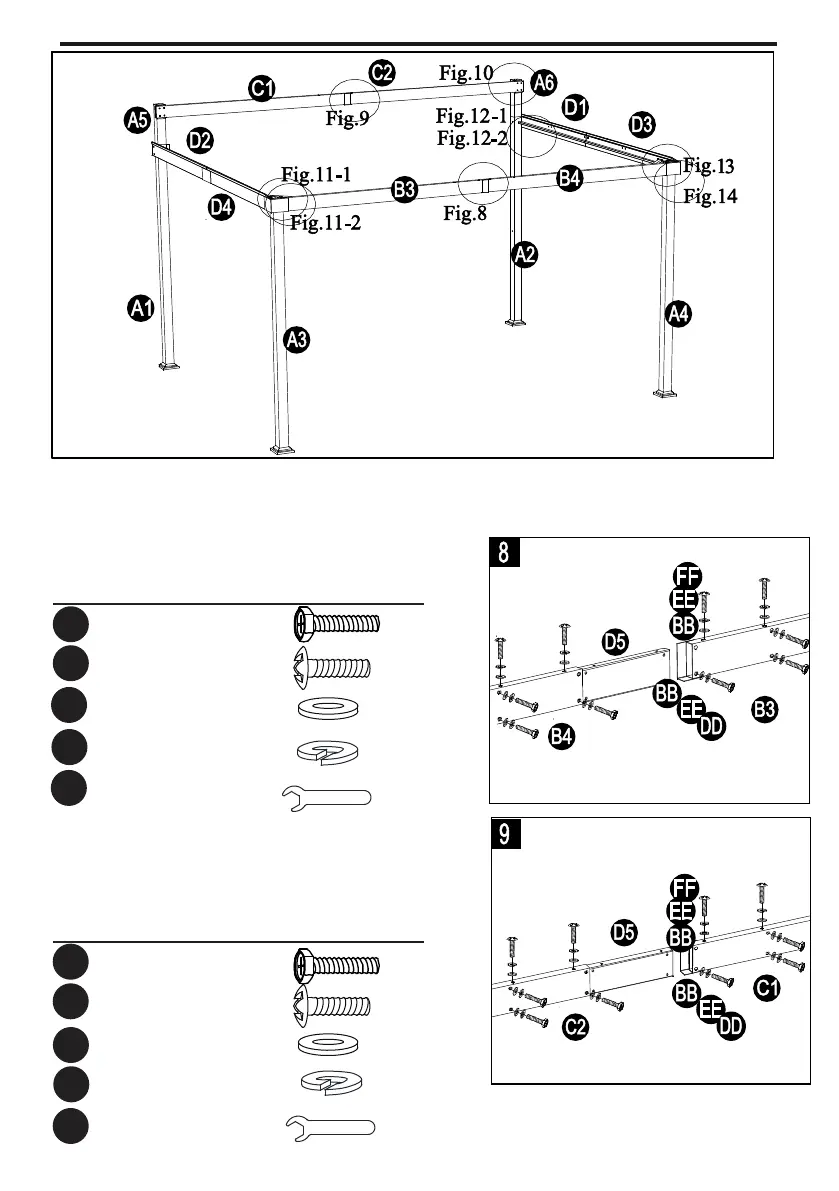

8.
Fixez la traverse avant (B3) à la traverse avant
_
(B4) au moyen du raccord de traverse (D5) et à
_ l’aide de boulons (DD et FF), de rondelles (BB)
_ et de rondelles à ressort (EE). Serrez à l’aide de
_ la clé (Z2).
DD
x 6
x 4
FF
BB
x 10
x 10
EE
Z2
x 1
9. Fixez les traverses (C1 et C2) au moyen du
raccord de traverse (D5) et à l’aide de boulons
(DD et FF), de rondelles (BB) et de rondelles à
ressort (EE). Serrez à l’aide de la clé (Z2).
Quincaillerie utilisée
DD
x 6
x 4
BB
x 10
x 10
FF
EE
Z2
x 1
Boulon M6 de 20 mm
Boulon M6 de 20 mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
Boulon M6 de 20 mm
Boulon M6 de 20 mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
Quincaillerie utilisée
