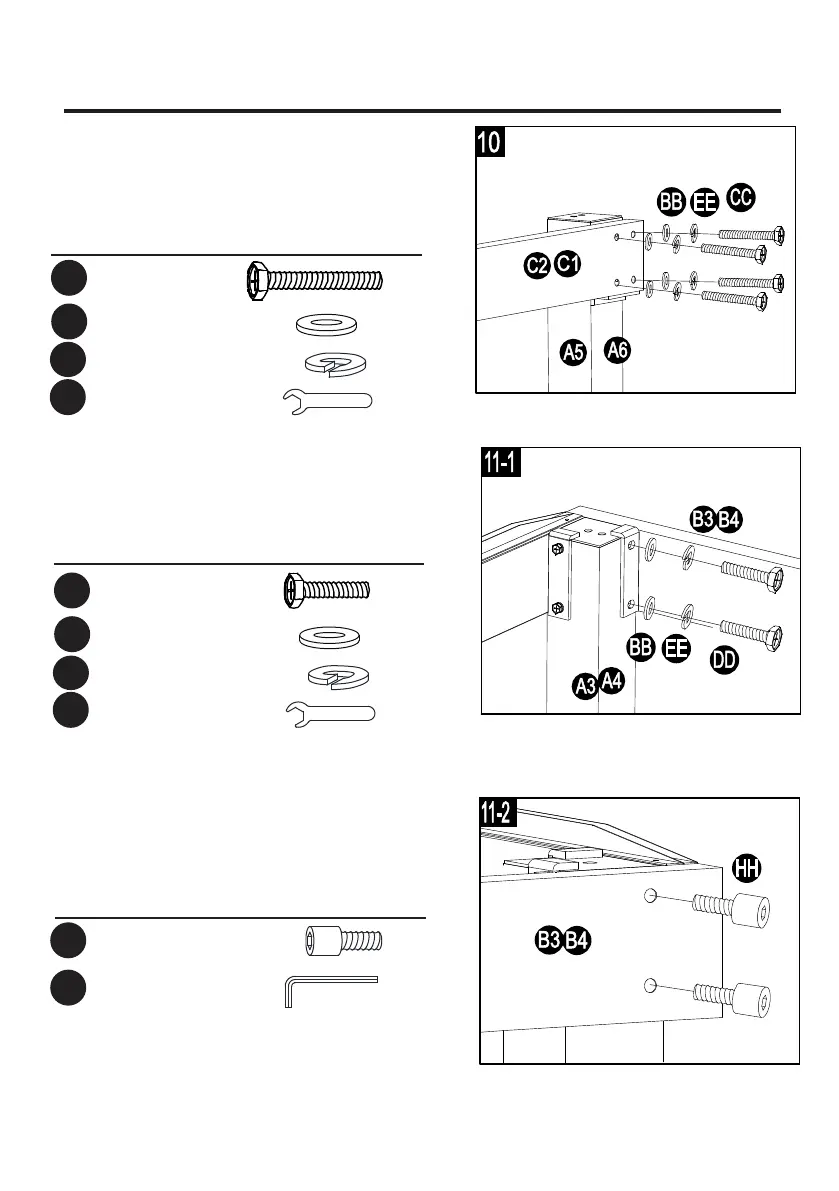

INSTRUCTIONS POUR L’ASSEMBLAGE
11-1. Fixez les traverses (B3 et B4) aux montants
(A3 et A4) à l’aide de boulons (DD), de
rondelles plates (BB) et de rondelles à
ressort (EE). Serrez à l’aide de la clé (Z2).
Quincaillerie utilisée
x 4
DD
BB
x 4
Z
2
x 1
x 4
EE
10. Fixez les traverses arrière (C1 et C2) aux
montants (A5 et A6) à l’aide de boulons
(CC), de rondelles plates (BB) et de
rondelles à ressort (EE). Serrez à l’aide de
la clé (Z2).
Quincaillerie utilisée
x 8
CC
BB
x 8
Z
2
x 1
x 8
EE
11-2. Fixez les traverses (B3 et B4) aux
montants (A3 et A4) à l’aide de boulons
(HH). Serrez le tout à l’aide de la clé
hexagonale (Z1).
Quincaillerie utilisée
x 4
x 1
HH
Boulon à tête creuse
M6 de 15 mm
Z1 Clé hexagonale
pour tête à empreinte M6
Boulon M6 de 20 mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
Boulon M6 de 45mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
