41

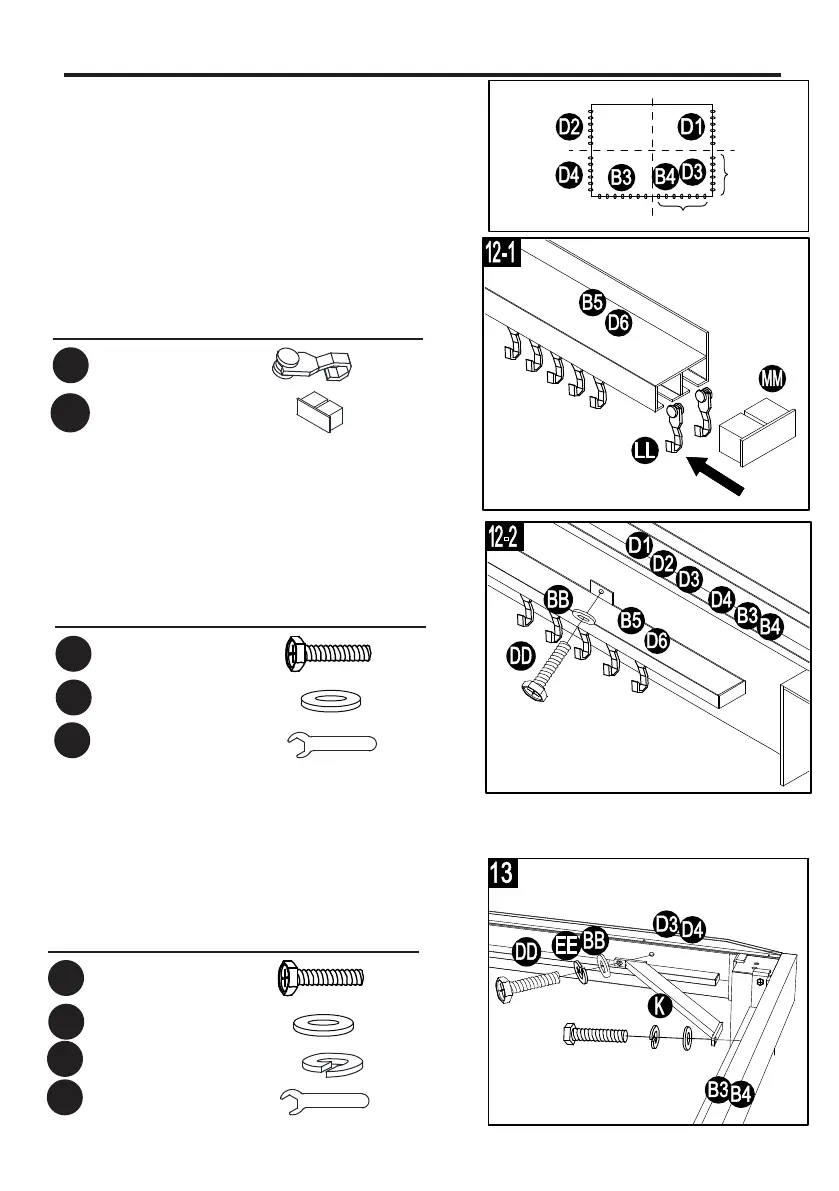

INSTRUCTIONS POUR L’ASSEMBLAGE
13. Fixez la barre de soutien (K) aux traverses
latérales (D3 et D4) et aux traverses avant
(B3 et B4) à l’aide de boulons (DD), de
rondelles plates (BB) et de rondelles à
ressort (EE). Serrez à l’aide de la clé (Z2).
Quincaillerie utilisée
x 4
DD
BB
x 4
Z
2
x 1
x 4
EE
12-2.Fixez les tringles (B5 et D6) aux traverses
(D1, D2, D3, D4, B3 et B4) à l’aide de
boulons (DD) et de rondelles plates (BB).
Serrez à l’aide de la clé (Z2).
Quincaillerie utilisée
x 12
DD
BB
x 12
Z
2
x 1
Boulon M6 de 20 mm
Rondelle plate M6
Rondelle à ressort M6
Clé M6
Boulon M6 de 20 mm
Rondelle plate M6
Clé M6
x 6
LL
MM
Crochet
Capuchon en plastique
x 76
7x
6x
12-1. Insérez des crochets (LL) dans les tringles
avant et latérale (B5 et D6) tel qu’il est
illustré, puis fixez des capuchons en
plastique (MM) à l’une des extrémités de
chaque tringle (B5 et D6).
Quincaillerie utilisée
