INSTRUCCIONES DE CABLEADO

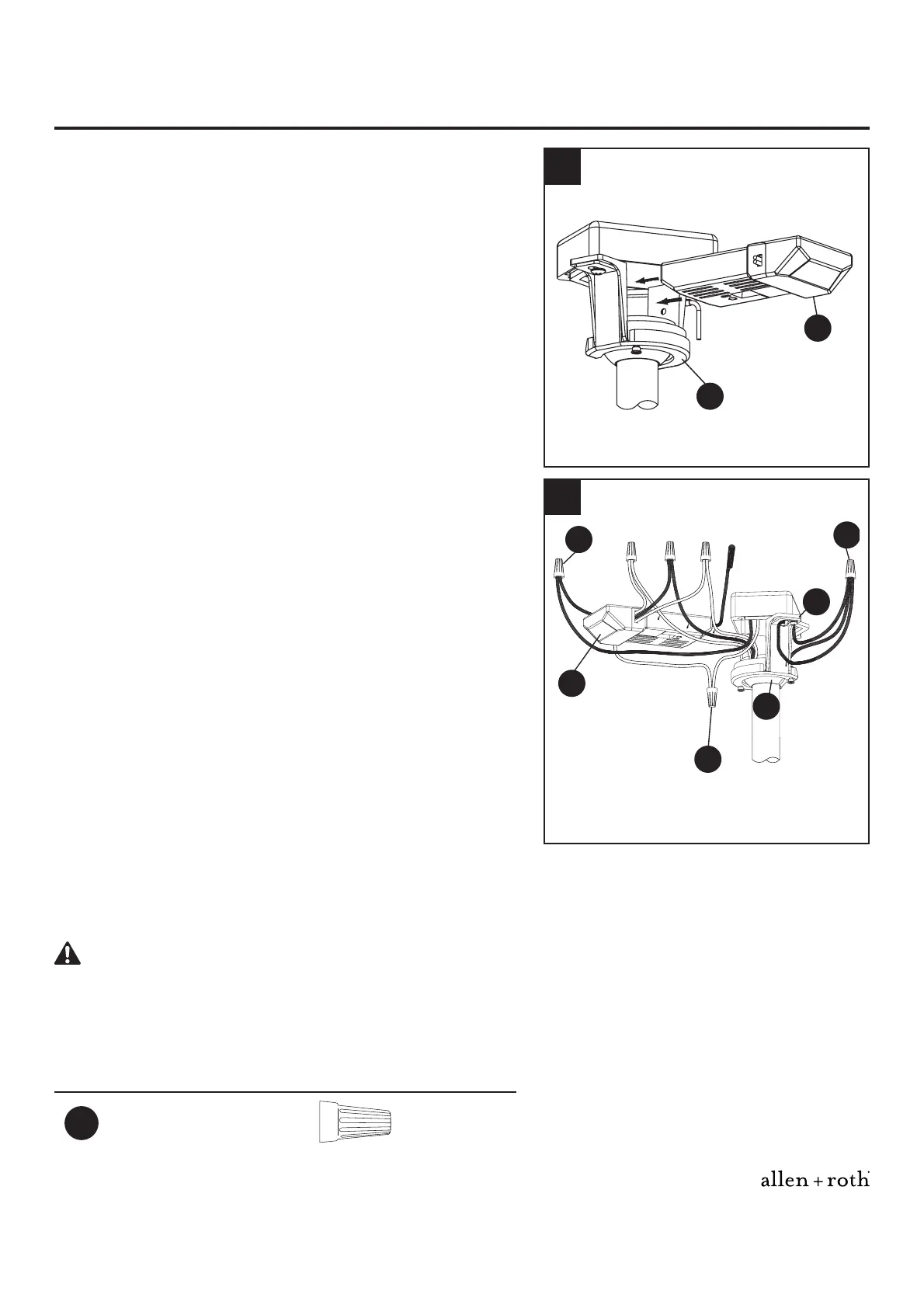

3. Deslice la unidad receptora (N) en el extremo abierto de
la abrazadera para colgar (B).
3
N
B
4. Conecte el ventilador y los conductores del suministro
según estos pasos y el diagrama de cableado:
– Conecte los conductores verdes de la abrazadera
para colgar (B) y de la varilla (C) al conductor desnudo
(de puesta a tierra) y fi je la conexión con un conector
para cables (DD).
– Conecte el conductor negro de la unidad receptora (N)
marcado “AC IN L” al conductor del suministro negro
y fi je la conexión con un conector de cables (DD).
– Conecte el conductor blanco de la unidad receptora (N)
marcado “AC IN N” al conductor del suministro blanco
y fi je la conexión con un conector de cables (DD).
– Conecte el conductor blanco de la unidad receptora (N)
marcado “TO MOTOR N” al conductor blanco del
ventilador y fi je la conexión con un conector de cables
incluido con la unidad receptora (N).
– Conecte el conductor negro de la unidad receptora (N)
marcado “TO MOTOR L” al conductor negro del
ventilador con un conector de cables incluido con la
unidad receptora (N).
– Conecte el conductor azul de la unidad receptora (N)
al conductor azul de iluminación del ventilador con un
conector de cables incluido con la unidad receptora (N).
ADVERTENCIA: Verifi que que todas las conexiones
estén ajustadas, incluido el cable de conexión a tierra, y que
no haya conductores desnudos visibles en los conectores,
excepto el conductor con conexión a tierra. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
Aditamentos utilizados
DD Conector de cables
x 3
4
DD
DD
DD
N
C
B
