Layout and handling
Programmeinstellungen
1.
Halten Sie die Zurück-Taste an RMU 40 für die Dauer
von 7 s gedrückt, um folgendes Menü aufzurufen:
"Serviceeinstellungen".
2.
Rufen Sie das Menü auf und wählen Sie das Klimati-
sierungssystem aus, mit dem RMU 40 verbunden
werden soll.
3.
Starten Sie die Wärmepumpe, wechseln Sie zu Menü
"Systemeinst." (5.2) und aktivieren Sie RMU 40 für
das Klimatisierungssystem, das per Raumeinheit ge-
steuert werden soll.
4.
Wenn die Wärmepumpe einen Raumfühler zur
Temperaturregelung nutzen soll, wird dies im folgen-
den Menü eingestellt: "Raumfühlereinstellungen"
(1.9.4). Wenn ein externer Raumfühler (BT50) instal-
liert ist, wird dieser verwendet. Andernfalls wird der
Raumfühler in RMU 40 genutzt.
HINWEIS!
Die Software in F1145/F1245/F370/F470/F750
muss Version 1199 oder höher aufweisen, damit
RMU 40 unterstützt wird.
Steuerung – Einführung
Raumeinheit
$
% & ' (
Display
Auf dem Display erscheinen Anweisungen,
Einstellungen und Betriebsinformationen.
A
Standby-Taste
Mit der Standby-Taste lässt sich RMU 40 in den
Standby-Modus versetzen. Ein Drücken der Taste
wirkt sich nicht auf den Wärmepumpenbetrieb
aus.
B
Zurück-Taste
Die Zurück-Taste wird in folgenden Fällen verwen-
det:
႑
kehrt zum vorherigen Menü zurück.
႑
macht eine noch nicht bestätigte Einstell-
ung rückgängig.
C
OK-Taste
Die OK-Taste wird in folgenden Fällen verwendet:
႑
bestätigt die Auswahl von Untermenü/Op-
tion/eingestelltem Wert.
D
Auf- und Ab-Taste
Per Auf- und Ab-Taste können Sie:
႑
navigiert in Menüs und wechselt zwischen
den Optionen.
႑
Werte erhöhen oder verringern.
E
24
DE
3
5
1
2
4

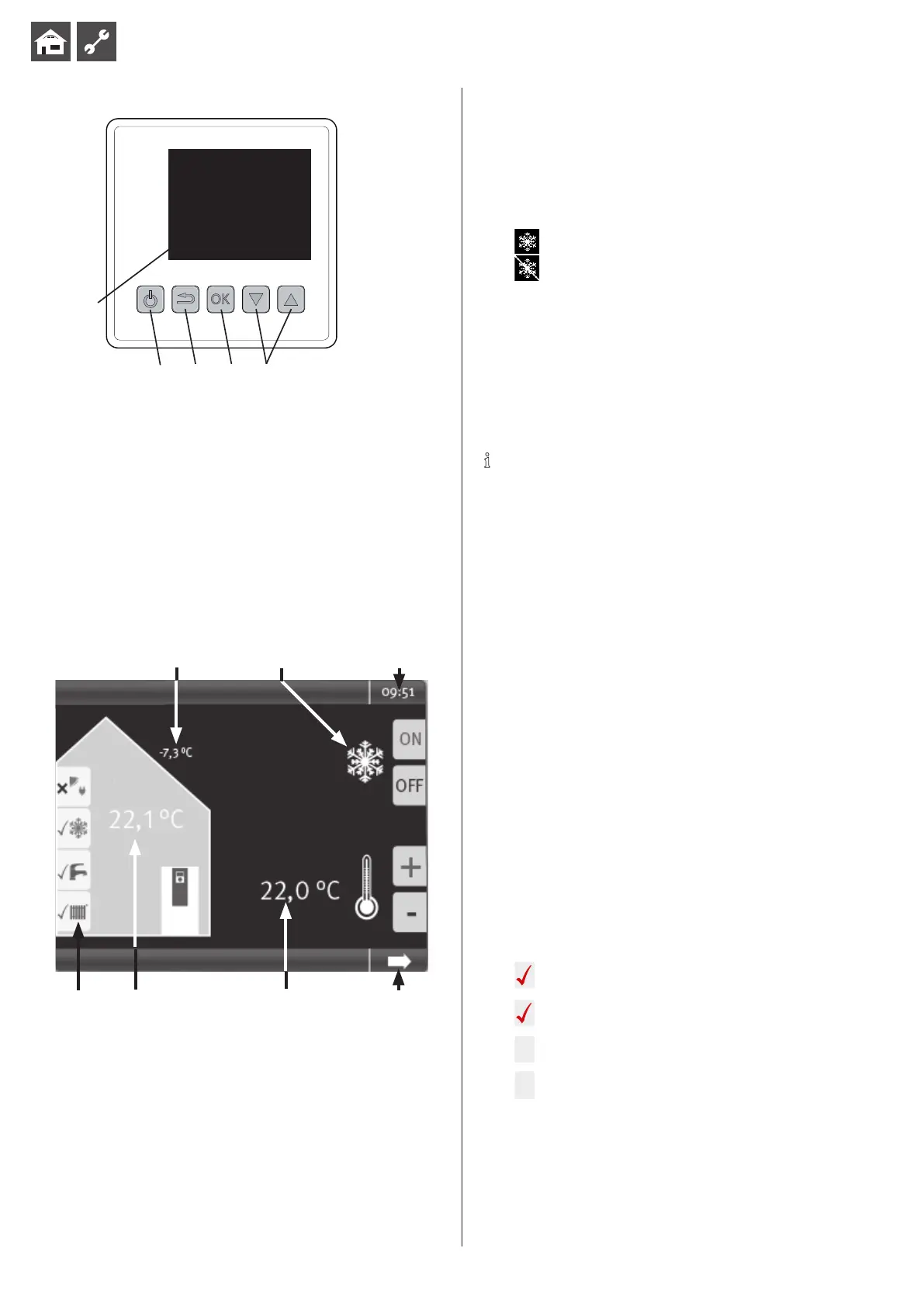

1. Display
2. Activate from standby or place in standby
3. Return or cancel from current setting
4. Conrm setting or switch to one menu level lower
5. Scroll - down/up (in the vertical menu) or left/right (in the
horizontal menu)
Start screen
3
5
1
2
7 46
FUNCTIONS AND INFORMATION IN THE START SCREEN:
1. DISPLAY OF THE CURRENT OUTDOOR TEMPERATURE
MEASURED AT THE OUTDOOR SENSOR OF THE HEAT PUMP
2. ENABLE / DISABLE COOLING
Here it is possible to release (enable) or block (disable) cooling for
heat pumps with passive or active cooling function. However, the
heat pump controller release criteria are not disabled by this.
= Cooling enabled = ON
= Cooling disabled = OFF
3. TIME
This is taken from the heat pump controller
4. NAVIGATION ARROW
Switch to the main menu
5. ROOM SETPOINT TEMPERATURE WITH TEMPERATURE ADJUST
MENT OPTION
NOTE
The type of temperature adjustment depends on the selected reference
variable according to room or outdoor temperature. The basic settings for
this must be made in the heat pump controller.
Option 1:
For control according to outdoor temperature
Shows the extent to which the hot water return ow temperature
is to deviate from that of the set heating curve.
Increase (lower) the value to increase or lower the room
temperature respectively.
Maximum value of the possible dierence: ± 5.0°C
Option 2:
For control according to outdoor temperature including the
room temperature
Displays which room setpoint temperature is to be reached.
Depending on the current actual value, the return setpoint
temperature in the heat pump controller is adjusted.
Change this value if you also want to change the room
temperature.
6. Current room temperature measured at the temperature sensor
of the room control unit
7. Modes of the connected heat pump and display of the current
operating mode
Status of the adjacent mode:
