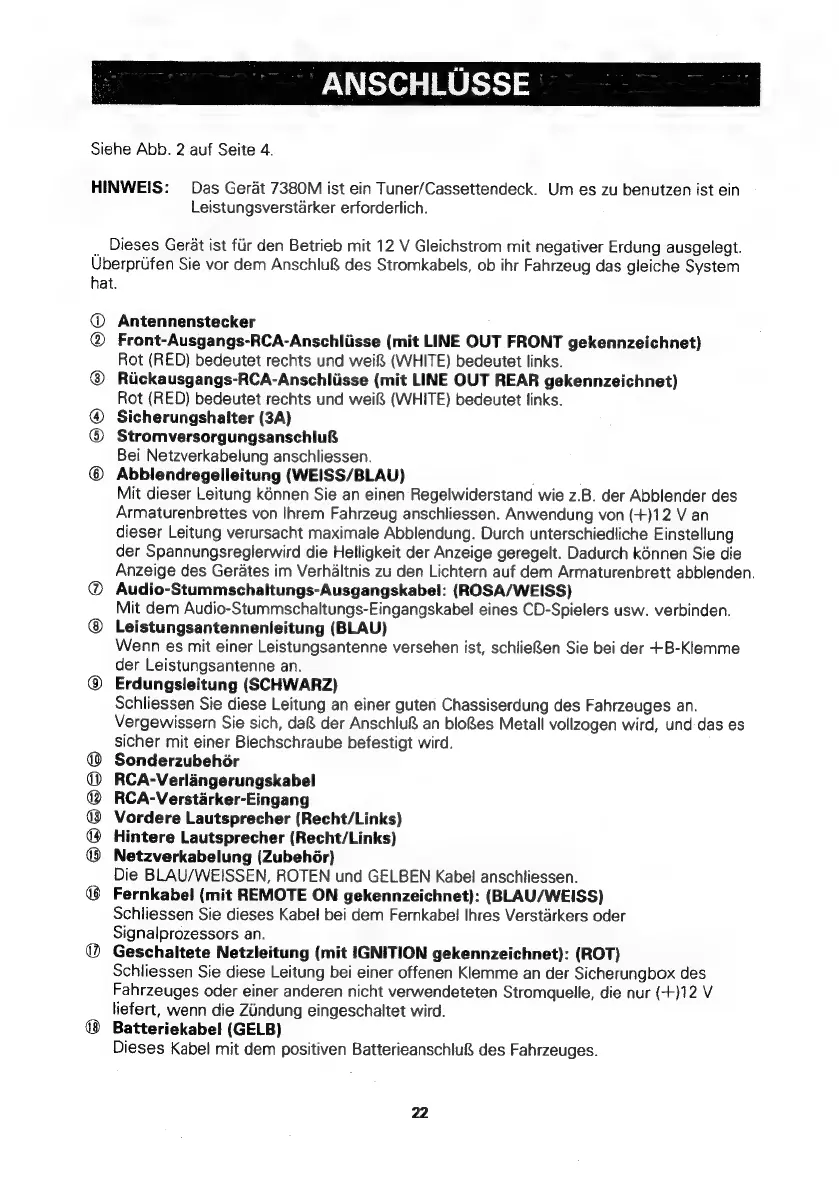

| PN ite | MURS)
Siehe Abb. 2 auf Seite 4.
HINWEIS: Das Gerat 7380M ist ein Tuner/Cassettendeck. Um es zu benutzen ist ein
Leistungsverstarker erforderlich.
Dieses GerAt ist fr den Betrieb mit 12 V Gleichstrom mit negativer Erdung ausgelegt.
Uberpriifen Sie vor dem Anschlu des Stromkabels, ob ihr Fahrzeug das gleiche System
hat.
Antennenstecker
Front-Ausgangs-RCA-Anschliisse (mit LINE OUT FRONT gekennzeichnet)
Rot (RED) bedeutet rechts und wei (WHITE) bedeutet links.
Riickausgangs-RCA-Anschliisse (mit LINE OUT REAR gekennzeichnet)
Rot (RED) bedeutet rechts und wei (WHITE) bedeutet links.
Sicherungshalter (3A)
Stromversorgungsanschlu&
Bei Netzverkabelung anschliessen.
Abblendregelleitung (WEISS/BLAU)
Mit dieser Leitung kénnen Sie an einen Regelwiderstand wie z.B. der Abblender des
Armaturenbrettes von threm Fahrzeug anschliessen. Anwendung von (+)12 V an
dieser Leitung verursacht maximale Abblendung. Durch unterschiedliche Einstellung
der Spannungsreglerwird die Helligkeit der Anzeige geregelt. Dadurch k6nnen Sie die
Anzeige des Gerates im Verhaltnis zu den Lichtern auf dem Armaturenbrett abblenden.
@ Audio-Stummschaltungs-Ausgangskabel: (ROSA/WEISS}
Mit dem Audio-Stummschaltungs-Eingangskabel eines CD-Spielers usw. verbinden.
Leistungsantennenleitung (BLAU)
Wenn es mit einer Leistungsantenne versehen ist, schlieBen Sie bei der +B-Klemme
der Leistungsantenne an.
@ Erdungsleitung (SCHWARZ)
Schliessen Sie diese Leitung an einer guten Chassiserdung des Fahrzeuges an.
Vergewissern Sie sich, da& der Anschlu& an blo®es Metall vollzogen wird, und das es
sicher mit einer Blechschraube befestigt wird.
Sonderzubehér
RCA-Verlangerungskabel
RCA-Verstarker-Eingang
Vordere Lautsprecher (Recht/Links)
Hintere Lautsprecher (Recht/Links)
Netzverkabelung (Zubeh6r)
Die BLAU/WEISSEN, ROTEN und GELBEN Kabel anschliessen.
Fernkabel (mit REMOTE ON gekennzeichnet): (BLAU/WEISS)
Schliessen Sie dieses Kabel bei dem Fernkabel Ihres Verstarkers oder
Signalprozessors an.
Geschaltete Netzleitung (mit |GNITION gekennzeichnet): (ROT)
Schliessen Sie diese Leitung bei einer offenen Klemme an der Sicherungbox des
Fahrzeuges oder einer anderen nicht verwendeteten Stromquelle, die nur (+)12 V
liefert, wenn die Ziindung eingeschaltet wird.
@ Batteriekabel (GELB)
Dieses Kabel mit dem positiven Batterieanschlu& des Fahrzeuges.
