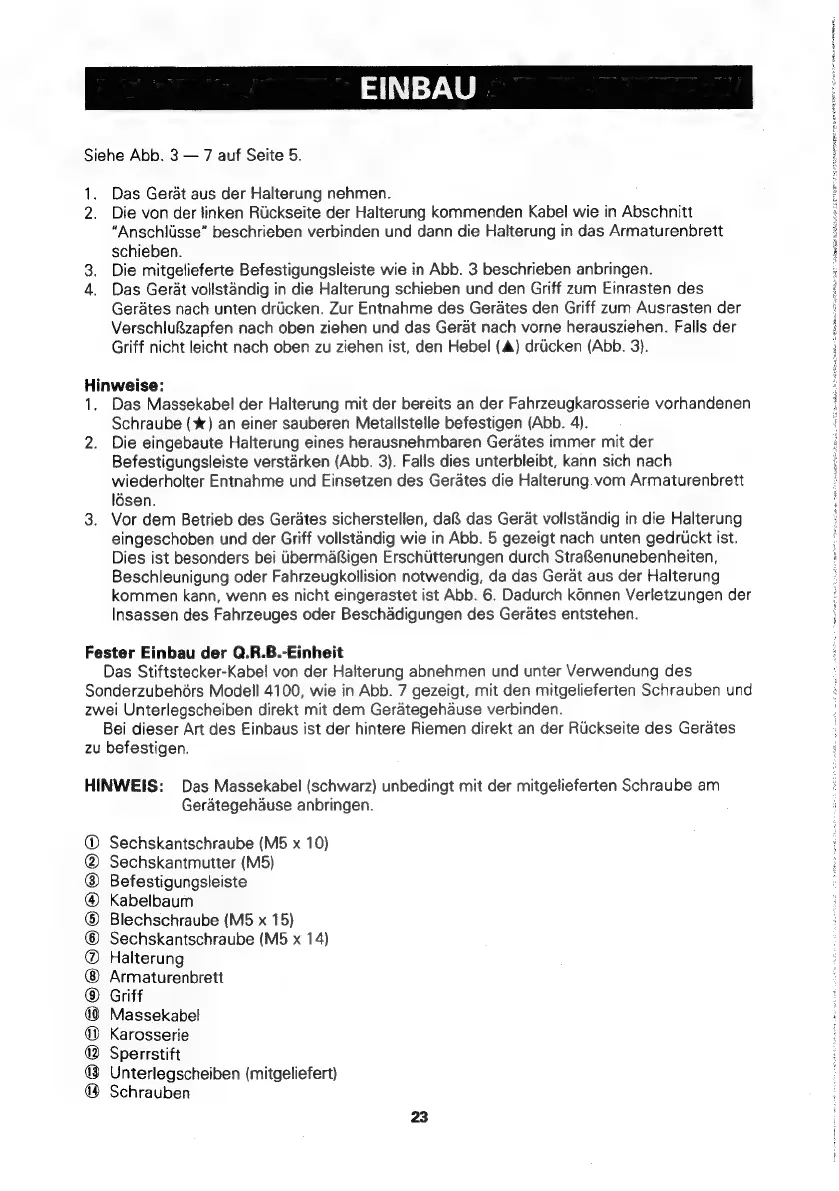

Siehe Abb. 3 — 7 auf Seite 5.
=
Das Gerat aus der Halterung nehmen.
2. Die von der linken Ruckseite der Halterung kommenden Kabel wie in Abschnitt
“Anschliisse” beschrieben verbinden und dann die Halterung in das Armaturenbrett
schieben.
3. Die mitgelieferte Befestigungsleiste wie in Abb. 3 beschrieben anbringen.
4. Das Gerat vollstandig in die Halterung schieben und den Griff zum Einrasten des
Gerates nach unten driicken. Zur Entnahme des Gerates den Griff zum Ausrasten der
VerschluRzapfen nach oben ziehen und das Gerat nach vorne herausziehen. Falls der
Griff nicht leicht nach oben zu ziehen ist, den Hebel (A) drucken (Abb. 3).
Hinweise:
1. Das Massekabel der Halterung mit der bereits an der Fahrzeugkarosserie vorhandenen
Schraube (*) an einer sauberen Metallstelle befestigen (Abb. 4).
2. Die eingebaute Halterung eines herausnehmbaren Gerates immer mit der
Befestigungsleiste verstarken (Abb. 3). Falls dies unterbleibt, kann sich nach
wiederholter Entnahme und Einsetzen des Gerates die Halterung. vom Armaturenbrett
ldsen.
3. Vor dem Betrieb des Gerates sicherstellen, dafs das Gerdat vollstandig in die Halterung
eingeschoben und der Griff vollstandig wie in Abb. 5 gezeigt nach unten gedrickt ist. :
Dies ist besonders bei Ubermafigen Erschiitterungen durch Strafg’enunebenheiten, :
Beschleunigung oder Fahrzeugkollision notwendig, da das Gerat aus der Halterung
kommen kann, wenn es nicht eingerastet ist Abb. 6. Dadurch kénnen Verletzungen der
Insassen des Fahrzeuges oder Beschadigungen des Gerates entstehen. }
Fester Einbau der Q.R.B.-Einheit
Das Stiftstecker-Kabel von der Halterung abnehmen und unter Verwendung des
Sonderzubehors Modell 4100, wie in Abb. 7 gezeigt, mit den mitgelieferten Schrauben und
zwei Unterlegscheiben direkt mit dem Gerategehause verbinden.
Bei dieser Art des Einbaus ist der hintere Riemen direkt an der Ruckseite des Gerates
zu befestigen.
HINWEIS: Das Massekabel (schwarz) unbedingt mit der mitgelieferten Schraube am
Gerategehause anbringen.
@® Sechskantschraube (M5 x 10)
@ Sechskantmutter (M5)
Befestigungsleiste
Kabelbaum
Blechschraube (M5 x 15)
Sechskantschraube (M5 x 14)
Halterung
Armaturenbrett
Griff
Massekabel
Karosserie
Sperrstift
Unterlegscheiben (mitgeliefert)
@ Schrauben
TI OIOIOIOIGIONS)
23
