Alpine CDE-W233R Quick Reference Guide

31
01.05CDEW235BT-QRG.fm
ALPINE CDE-W235BT 68-21627Z29-A (EN/DE/FR)
• Lors de la connexion des câbles au système électrique du
véhicule, il faut être conscient des composants installés en
usine (tel qu’un ordinateur de bord). Veillez à ne pas vous
raccorder à ces fils pour alimenter l’appareil. Lorsque
vous raccordez le CDE-W235BT/CDE-W233R au boîtier
à fusible, assurez-vous que le fusible du circuit désigné
pour le CDE-W235BT/CDE-W233R possède l’ampérage
approprié. Sinon, vous risquez d’endommager l’appareil
et/ou le véhicule. En cas de doute, consultez votre
revendeur Alpine.

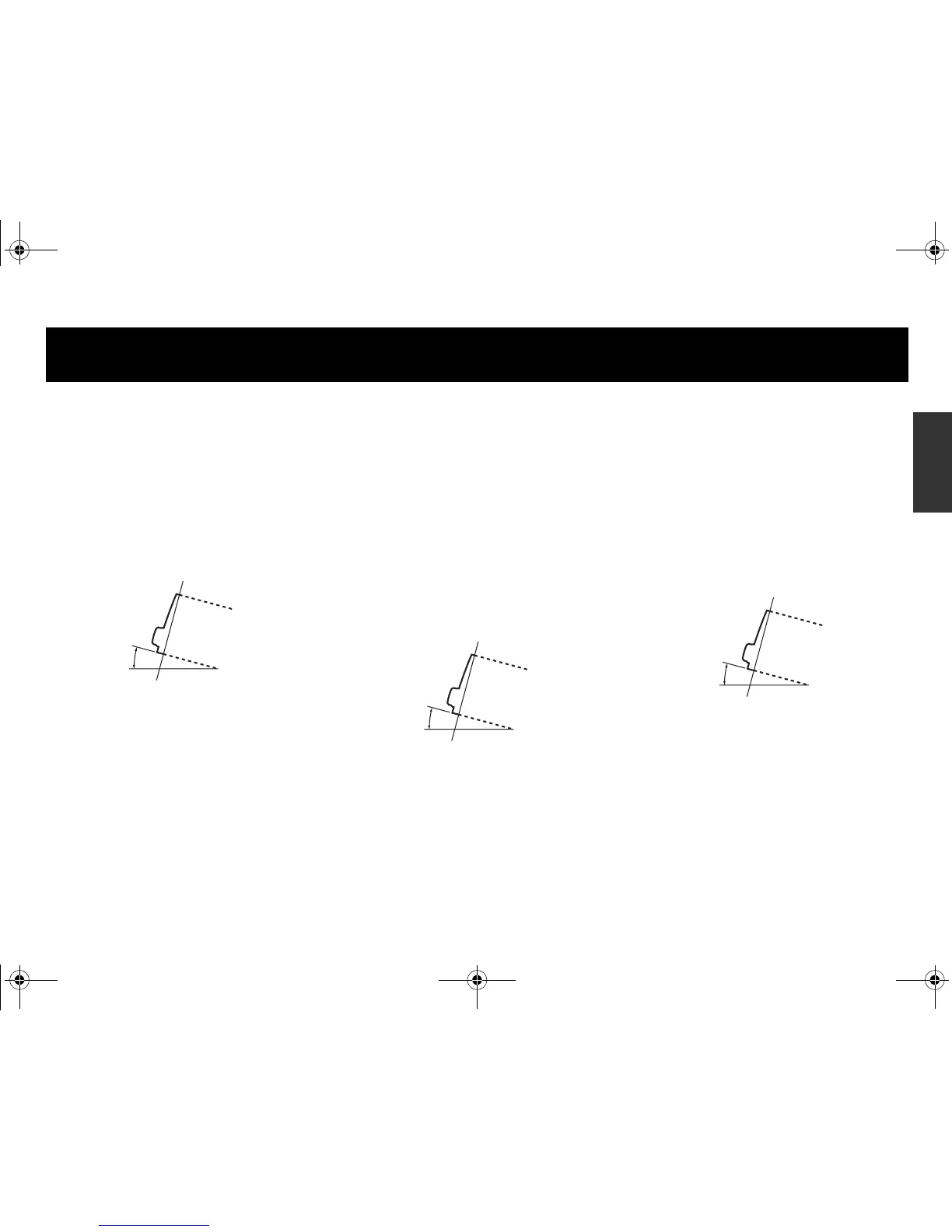

• L’unité principale doit être fixée à moins de 30 degrés du
plan horizontal, de l’arrière vers l’avant.
Moins de 30°
• Wenn Sie Anschlüsse an das elektrische System des
Fahrzeugs vornehmen, berücksichtigen Sie bitte alle
werkseitig bereits installierten Komponenten (z. B. Bord-
Computer). Zapfen Sie nicht die Leitungen solcher
Komponenten an, um dieses Gerät mit Strom zu
versorgen. Wenn Sie das CDE-W235BT/CDE-W233R an
den Sicherungskasten anschließen, achten Sie darauf,
dass die Sicherung für den Stromkreis, an den Sie das
CDE-W235BT/CDE-W233R anschließen wollen, einen
geeigneten Ampere-Wert aufweist. Andernfalls kann es zu
Schäden am Gerät und/oder am Fahrzeug kommen.
Wenden Sie sich im Zweifelsfall bitte an Ihren Alpine-
Händler.
• Der Einbauwinkel des Gerätes sollte weniger als 30 Grad
betragen.
Weniger als 30°
• When making connections to the vehicle’s electrical
system, be aware of the factory installed components (e.g.
on-board computer). Do not tap into these leads to
provide power for this unit. When connecting the
CDE-W235BT/CDE-W233R to the fuse box, make sure
the fuse for the intended circuit of the CDE-W235BT/
CDE-W233R has the appropriate amperage. Failure to do
so may result in damage to the unit and/or the vehicle.
When in doubt, consult your Alpine dealer.
• The main unit must be mounted within 30 degrees of the
horizontal plane, back to front.
Installation
Less than 30°
01.00CDEW235BT-QRG.book Page 31 Friday, November 18, 2011 2:40 PM

Alpine CDE-W233R Specifications

General

Audio system	4.0
MP3 playback	Yes
DVD Audio playback	No
Playback disc formats	CD audio
Audio formats supported	AAC, CD-A, MP3, WMA
Image formats supported	Not supported
AM band range	531 - 1602 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 281 kHz
Supported radio bands	FM, LW, MW
Preset stations quantity	30
Impedance	4 Ω
Output power	200 W
RDS features	RT, TA
Product color	Multicolor
Volume control	Digital
Disc types supported	CD, CD-R, CD-RW
Audio output channels	4.0 channels
Equalizer bands quantity	3
Display type	LCD
Display digits	28 digits
Display number of lines	2 lines
Display number of colors	Monochrome
Digital audio optical out	0
Apple docking compatibility	iPad, iPod
Material	Metal, Plastic
File format system	FAT 16/32
Power requirements	11 - 16 VDC
Compatible products	iPod / iPhone / Nokia
Key illumination color	Multi
Number of optical discs	1 discs
Operating temperature (T-T)	-10 - 60 °C

Weight and Dimensions

Depth	160 mm
Width	178 mm
Height	100 mm
Weight	1600 g
Dimensions (WxDxH)	178 x 160 x 100 mm
