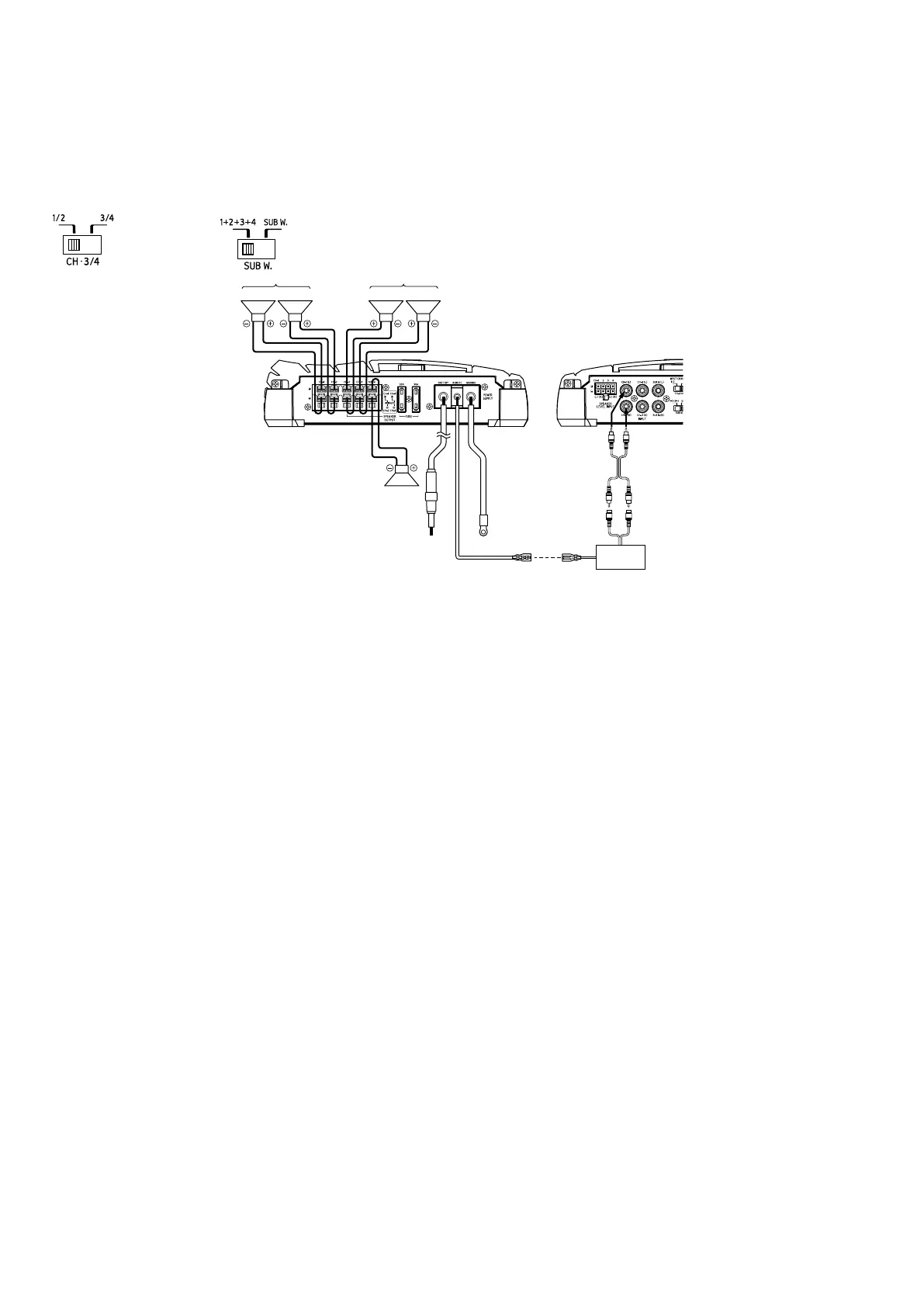

•System example of 2-Channel input/Exemple de système muni d’une entrée à 2 canaux/Ejemplo de sistema de entrada de 2 canales•
MRX-V70
Input Channel Selector Switch/Commutateur sélecteur du canal d’entrée/Interruptor de selector de canal de entrada
This switch setting also applies for 2-channel input using Speaker Level Input Leads./Ce réglage du commutateur s’applique également à l’entrée à 2 canaux à l’aide des fils d’entrée de niveau de haut-parleur./
Este ajuste de modificación también se aplica a entradas de 2 canales a través de cables de entrada de nivel de altavoz.
•
8
e
4
d
5
f
;
0
9
(Left side/
Côté gauche/
Lado izquierdo)
(Right side/
Côté droit/
Lado derecho)
Fig. 11
[English]
4 RCA Extension Cable (Sold Separately)
5 Front Output
6 Rear output
7 Subwoofer Output
8 Front Speakers
9 Rear Speakers
0 Subwoofer
; Head Unit, etc.
[Français]
4 Câble de rallonge RCA (vendu séparément)
5 Sortie avant
6 Sortie arrière
7 Sortie du haut-parleur de sous-graves
8 Haut-parleurs avant
9 Haut-parleurs arrière
0 Haut-parleur de sous-graves
; Unité principale, etc.
[Español]
4 Cable de extensión RCA (vendido por separado)
5 Salida delantera
6 Salida trasera
7 Salida del subwoofer
8 Altavoces delanteros
9 Altavoces traseros
0 Altavoz de frecuencias ultrabajas
; Unidad principal, etc.
