22
Appendix A: SPX-177R Network Setting Specifications
Electrical crossover pt:
N/A
Acoustic crossover pt:
2850Hz (60 )
LPF:
None
HPF:
Low-Q 4
th
order
Electrical crossover pt:
3700Hz
Acoustic crossover pt:
3100Hz (0 )
2950Hz (60 )
LPF:
Low-Q Semi-2
nd
order
HPF:
Low-Q 4
th
order
Electrical crossover pt:
N/A
Acoustic crossover pt:
2350Hz (60 )
LPF:
None
HPF:
Low-Q 4
th
order
Fréq. de coupure électr.
S/o
Fréq. de coupure acoust.
2850 Hz (60°)
Filtre passe-bas
Aucun
Filtre passe-haut
Faible Q, 4
e
ordre
Fréq. de coupure électr.
3700Hz
Fréq. de coupure acoust.
3100 Hz (30°)
2950 Hz (60°)
Filtre passe-bas
Faible Q, semi-2
e
ordre
Filtre passe-haut
Faible Q, 4
e
ordre
Fréq. de coupure électr.
S/o
Fréq. de coupure acoust.
2350 Hz (60°)
Filtre passe-bas
Aucun
Filtre passe-haut
Faible Q, 4
e
ordre
Annexe A : Spécifications des réglages du filtre - SPX-177R
Régl. 4
Régl. 6
Régl. 5

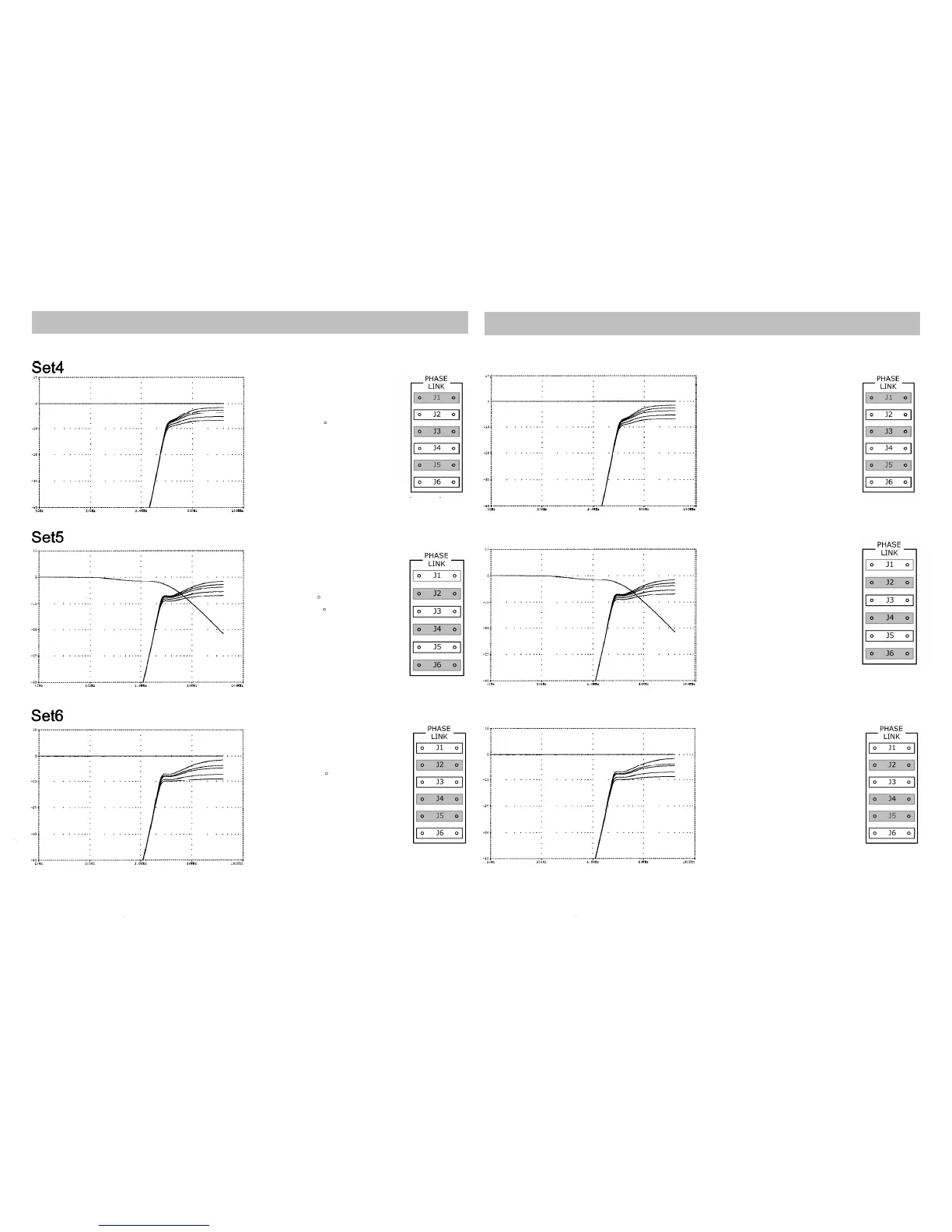

Note: Network simulations above illustrate the effect of each filter upon the input signal,
not the actual summed frequency response of the speaker system. Tweeter response
curves represent the different level settings available.
Remarque : les simulations ci-dessus illustrent l’effet de chaque filtre sur le signal d’entrée,
et non la réponse en fréquence totale du système de haut-parleurs. Les courbes de réponse
du haut-parleur d’aiguës représentent les divers réglages de niveau disponibles.
