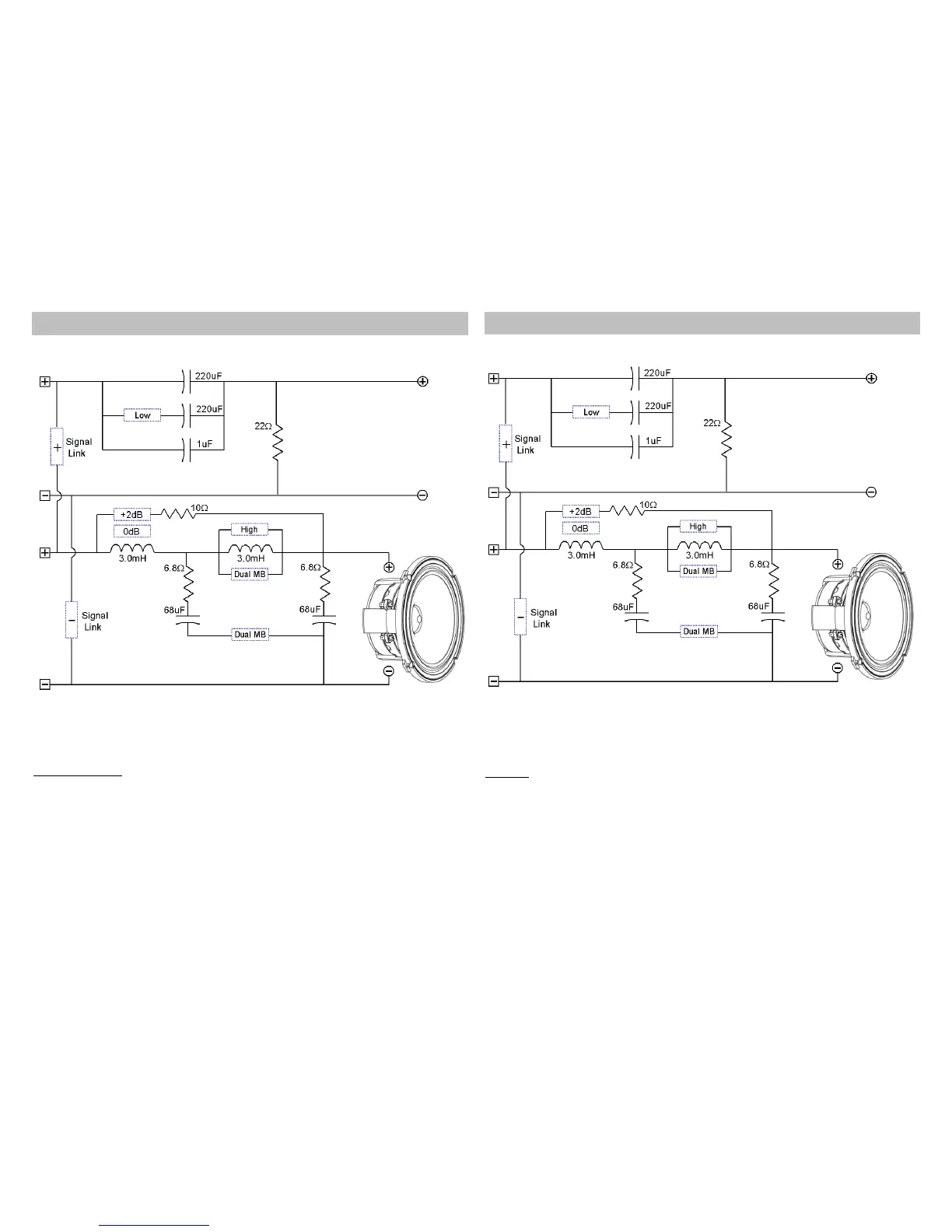

Appendix D: SPX-17MB Network Schematic
Components:
Inductors: Powder Core, 0.8mm wire (0.4 Ω DCR)
Capacitors: 100VDC / 250VAC metallized poly bypass,
50V/63V high-grade bipolar electrolytic
Resistors: 10W and 25W low tolerance/inductance with heatsink
Circuit Board: Double-sided OFC, extra thick/wide trace layout
Jumpers: Machined and gold plated pins, wide contact area design
Terminals: Gold plated
Pièces
Bobines : Noyau de poudre, fil 0,8 mm (0,4 Ω rés. CC)
Condensateurs : 100 VDC / 250 VAC, poly métallisé
50 V / 63 V haut calibre, bipolaire à électrolyte
Résistances : 10 et 25 W, faible tolérance/inductance, dissipateur thermique
Circuit imprimé : Double face, cuivre sans oxygène, tracé épais/large
Cavaliers : Connecteurs usinés plaqués or, grande surface de contact
Bornes : Plaquées or
Annexe D : Schéma du filtre - SPX-17MB
Sortie vers
filtre 2 voies
Output to
2-way Network
To Next Page
