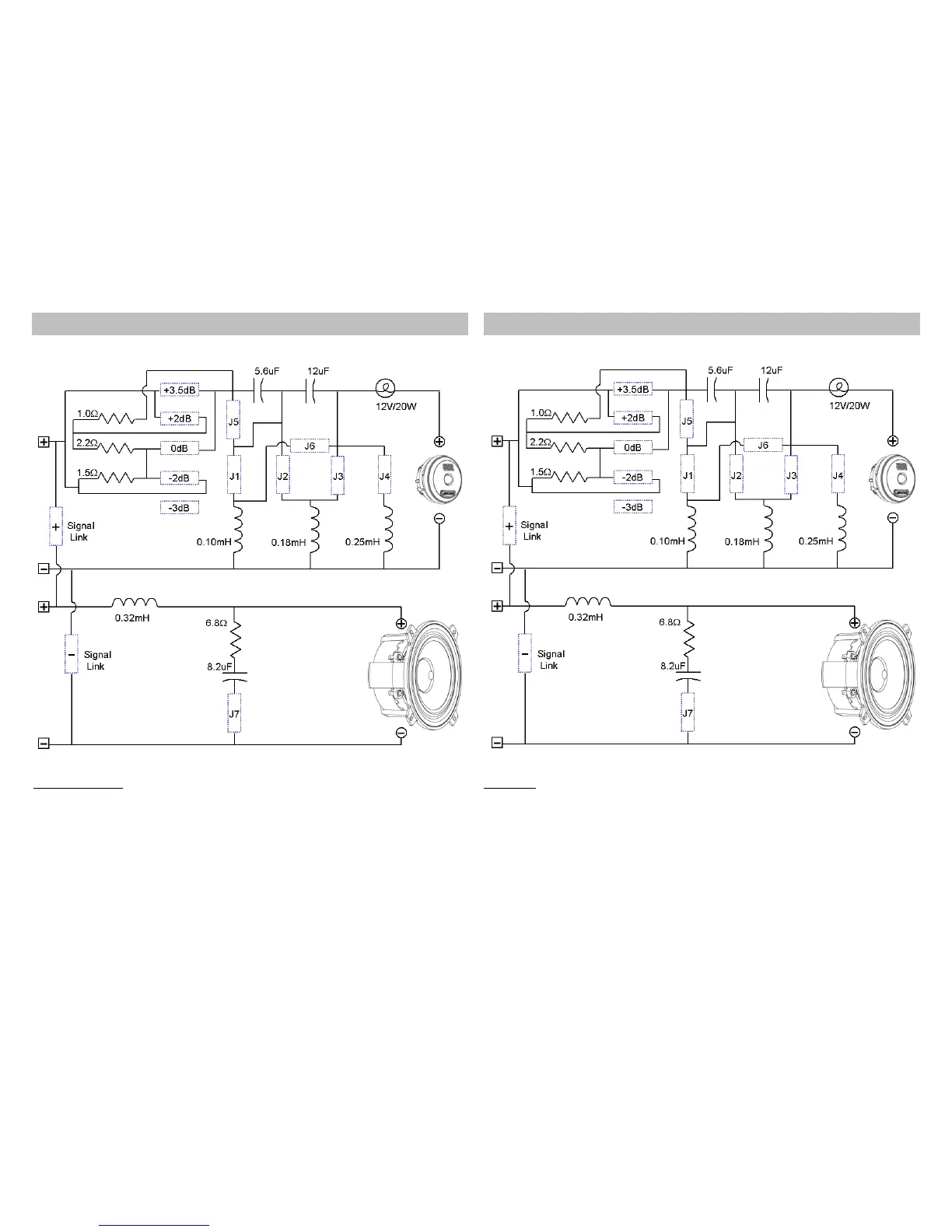

Appendix B: SPX-137R Network Schematic
Components:
Inductors: Air Core; 1mm wire (0.2Ω DCR), 0.7mm (0.3-0.5Ω DCR)
Capacitors: 100VDC / 250VAC metallized poly, pure copper inlet wires
Resistors: 10W low tolerance/inductance with heatsink
Circuit Board: Double-sided OFC, extra thick/wide trace layout
Jumpers: Machined and gold plated pins, wide contact area design
Terminals: Gold plated
Pièces :
Bobines : Noyau d’air, fil 1mm (0,2 Ω rés. CC), fil 0,7 mm (0,3-0,5 Ω rés. CC)
Condensateurs : 100 VDC / 250 VAC, poly métallisé, fils de cuivre pur
Résistances : 10 W, faible tolérance/inductance, dissipateur thermique
Circuit imprimé : Double face, cuivre sans oxygène, tracé épais/large
Cavaliers : Connecteurs usinés plaqués or, grande surface de contact
Bornes : Plaquées or
Annexe B: Schéma du filtre - SPX-137R
