DESCRIPTION DES COMMANDES ET
FONCTIONNEMENT

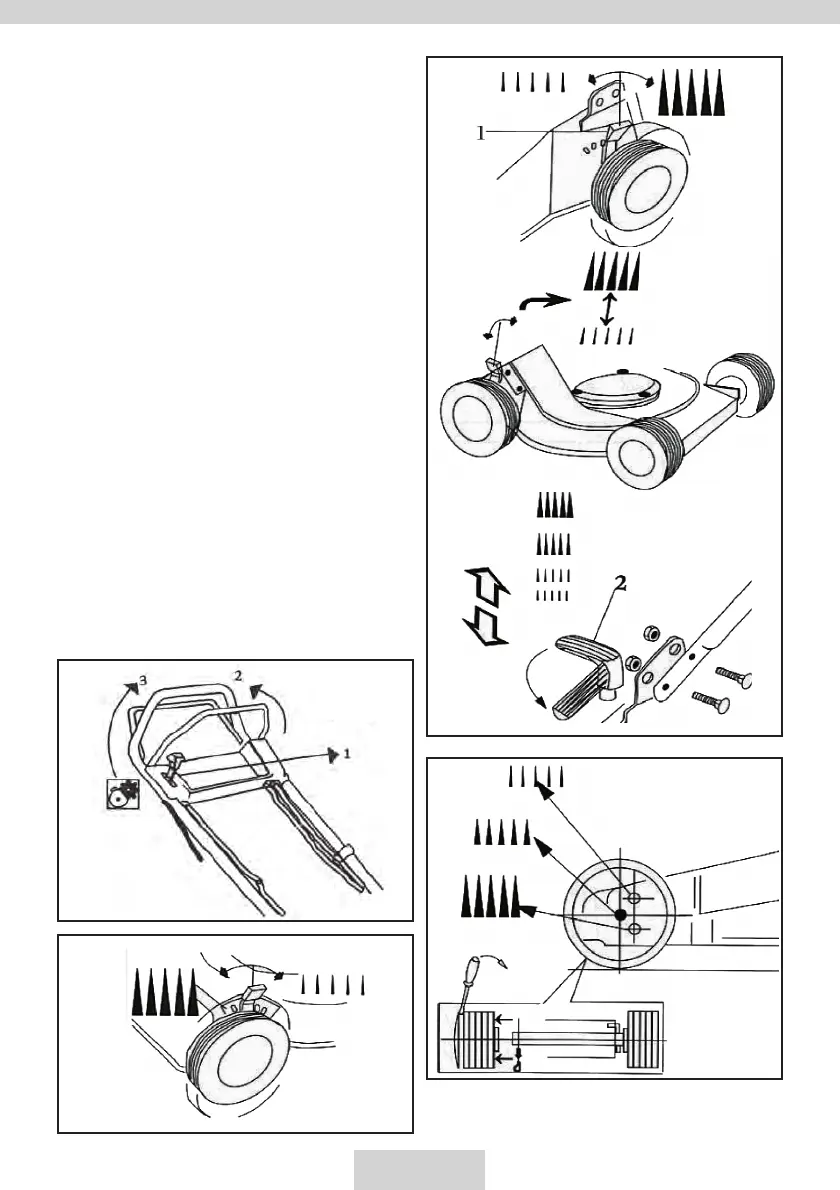

1) ACCÉLÉRATEUR (dessin n. 8)
- L’accélérateur
(si présent) est commandé par le levier (1). Les
positions du levier de gaz sont indiquées dans l’éti-
quette correspondante. Certains modèles prévoient
un moteur à régime fi xe où l’accélérateur n’est pas
nécessaire.
2) LEVIER DE FREIN DE LAME (dessin n. 8)
- Le frein de lame est actionné par le levier (1)
qui devra toujours être maintenu contre le guidon
par l’opérateur, pour le démarrage et pendant le
fonctionnement de la tondeuse. Le moteur s’arrête
dès que le levier est relâché.
3) LEVIER D’EMBRAYAGE D’AVANCEMENT
(dessin n. 8) Pour les modèles autopropulsés,
l’avancement de la tondeuse est obtenu lorsque le
levier (1) est poussé contre le guidon : la machine
s’arrête lorsque le levier est relâché.
4) RÉGLAGE DE LA HAUTEUR DE COUPE
(dessin n. 9) - La hauteur de coupe souhaitée est
obtenue en agissant sur les leviers prévus à cet effet
(1). Les quatre roues doivent être montées à la même
hauteur. LA LAME NE DOIT PAS ÊTRE ENGAGÉE
PENDANT L’OPÉRATION DE RÉGLAGE.
Pour certains modèles le réglage de la hauteur de coupe
est obtenu come illustré sur le dessin 9/10.
AVANT DE METTRE EN MARCHE LE MOTEUR,
LIRE ATTENTIVEMENT LES CONSIGNES DE
SÉCURITÉ DU LIVRET DU MOTEUR CONTENU
DANS L’EMBALLAGE.
(fi g.8)
(fi g.9)
(fi g.10)
(fi g.9)
