84
INSTRUKCJA
MONT
AŻUINSTRUKCJA MONTAŻU
1)
POKR

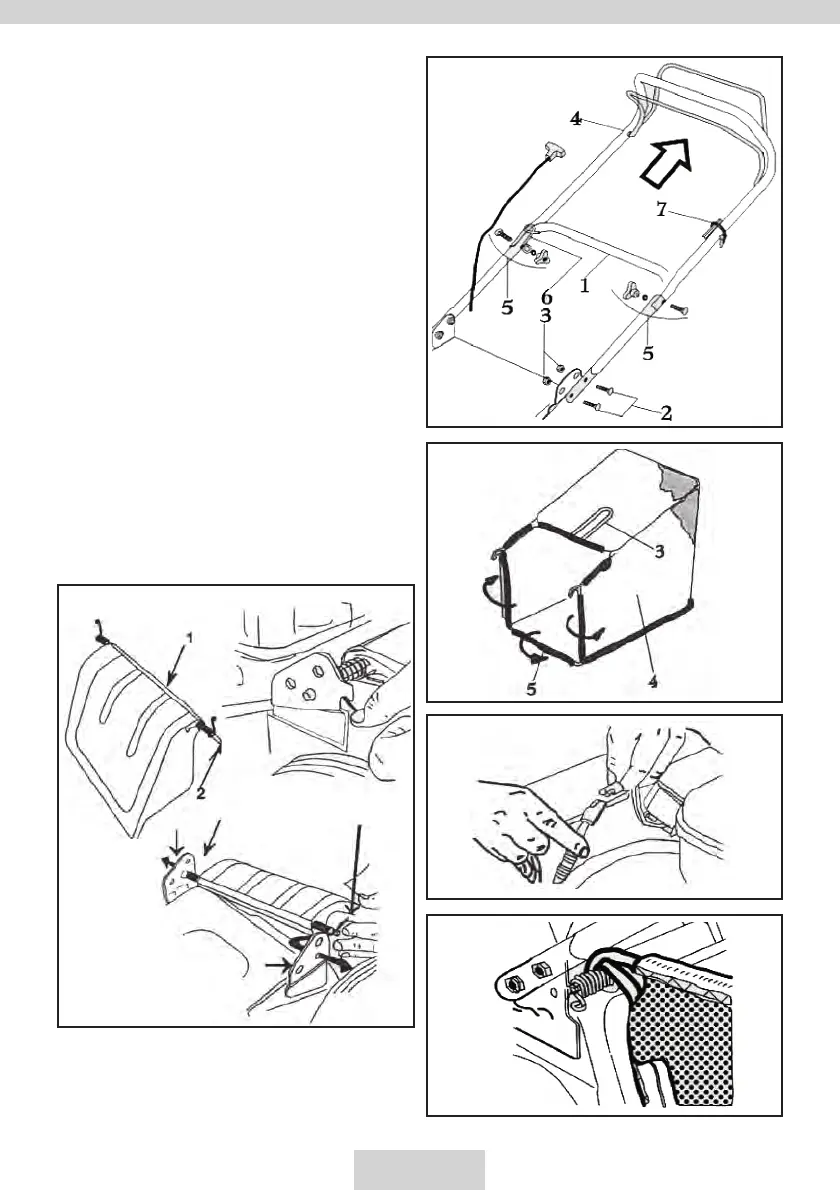

YWA KOSZA (rys. 3) - Aby zamontować
pokrywę kosza (1), należy najpierw umieścić
końcówki pręta (2) w odpowiednich otworach
znajdujących się po bokach (3 i 4) podwozia.
Następnie z obu stron zahaczyć sprężyny (5),
jak pokazano na rysunku.
2) RĄCZKA (rys. 4) - Dolną część raczki (1)
wprowadzić w odpowiednie miejsce w bocznej
części podwozia i przymocować za pomocą
śrub (2). Należy zwrócić uwagę by nakrętki
śrub (3) znajdowały się od wewnętrznej strony
rączki. Następnie przykręcić odpowiednimi
śrubami (5) górną część (4) rączki, uważając
aby uchwyt do mocowania linki rozrusznika
(6) znajdował się na właściwym miejscu. Kabel
przymocować do rączki za pomocą obejmy
(7).
3) KOSZ DO TRAWY (rys. 5) - Kosz do trawy składa
się z dwóch części: worka z tworzywa (4) oraz
metalowego stelaża (3). Worek należy nacisnąć
na stelaż za pomocą plastikowych profi li (5) jak
pokazano na rysunku.
4) INSTALACJA KOSZA DO TRAWY (rys. 7) -
Podmieść pokrywę kosza i zawiesić pojemnik (2)
na haczyku na poziomie połączenia rączek kie-
rownicy z kosiarką, jak pokazano na rysunku.
(rys.4)
(rys.5)
(r
ys.3)
(rys.7)
(rys.6)
