POKYNY PRO MONTÁŽPOKYNY
PRO MONTÁŽ
1)

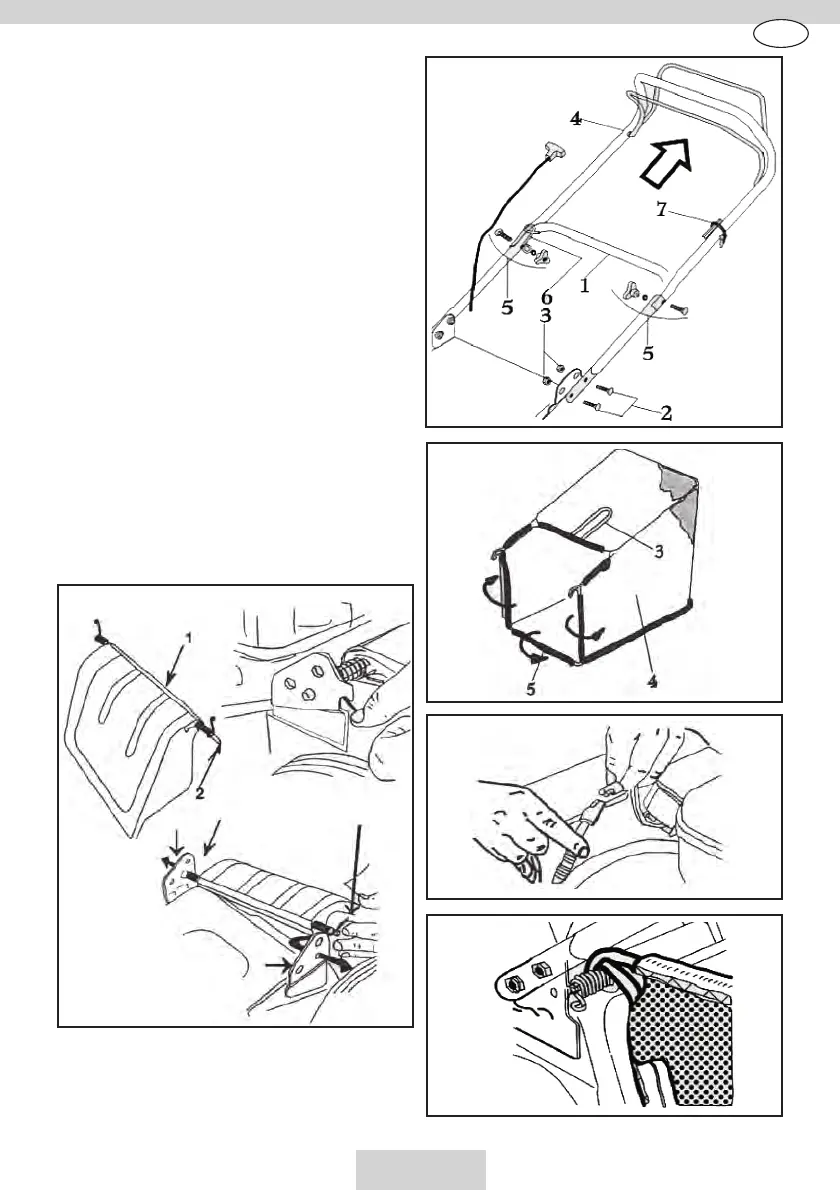

KRYT PROTI KAMENŮM (výkres č. 3) - Namontujte
kryt proti kamenům (1), vsuňte nejprve jeden konec
čepu a pak druhý konec čepu (2) do příslušných
otvorů bočních suportů (3 a 4) chassis (podvozku)
a pravou a levou pružinu (5), jak uvedeno na
obrázku.
2) RUKOJEŤ (výkres č. 4) - Namontujte spodní část
rukojeti (1) na boční suporty chassis, upevněte
pomocí šroubů (2), které jsou ve vybavení. Věnujte
pozornost správnému umístění středovacího
těsnícího kroužku (3).
Namontujte horní část (4) za pomocí šroubů (5),
které jsou ve vybavení. Věnujte pozornost uložení
spirály (6) spouštěcího lanka. Upevněte ovládací
kabel pomocí stahovacích pásků (7).
3) PYTEL NA SBĚR TRÁVY (výkres č. 5) - Jedná-li
se o látkový pytel, vsuňte do pytle (3) rám (4) a
zahákněte všechny profi ly z umělé hmoty (5) po-
mocí šroubováku, jak je zobrazeno na obrázku.
4) U modelů s elektrickým spouštěním připojte kabel
baterie ke konektoru hlavní kabeláže sekačky na
trávu (výkres č. 6).
5) UMÍSTĚNÍ PYTLE NA POSEKANOU TRÁVU
(výkres č. 7) - Zvedněte kryt proti kamenům a
správně zahákněte látkový pytel (2), jak je to
zobrazeno na příslušných obrázcích.
(výk.3)
(výk.4)
(výk.5)
(výk.6)
(výk.7)
