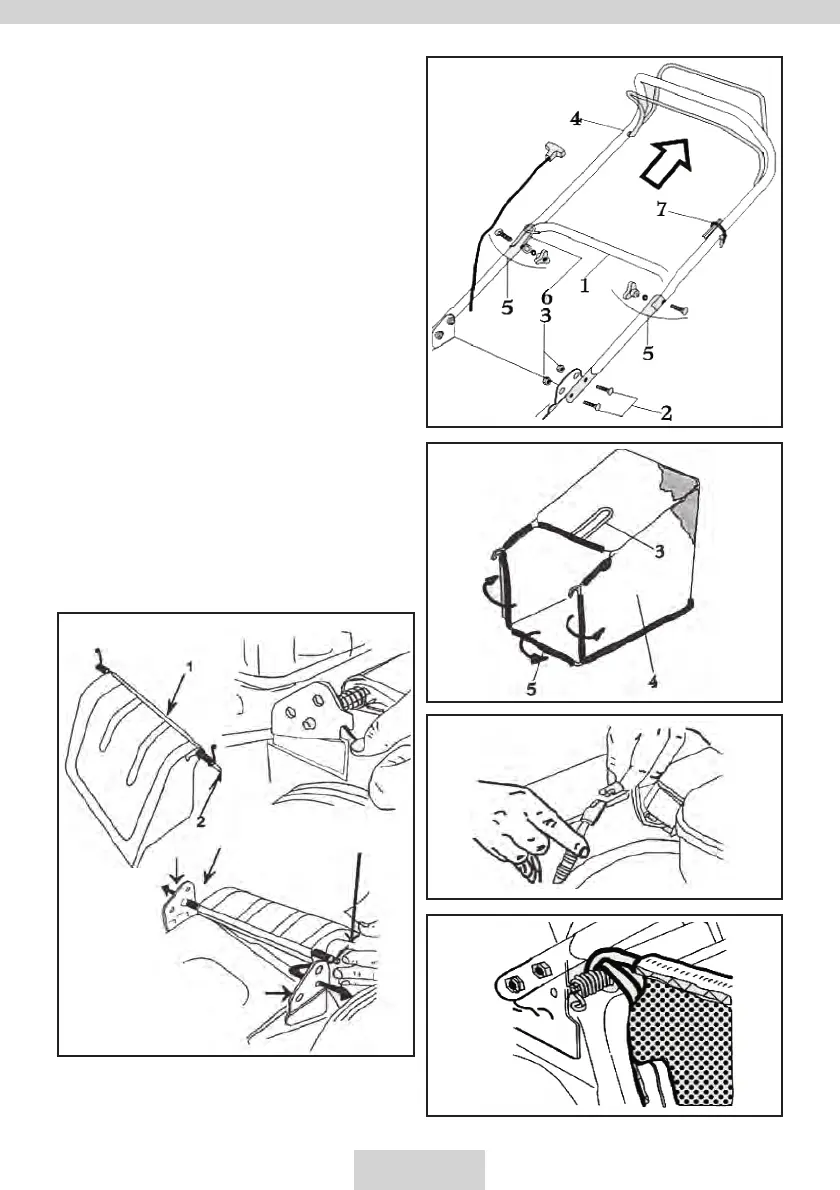

POKYNY PRE MONTÁŽ
1) KR
YT PROTI KAMEŇOM (nákres č. 3) - Namon-
tujte kryt proti kameňom (1), zasuňte najprv jeden
koniec čapu a potom druhý koniec čapu (2) do
príslušných otvorov bočných podpier (3 a 4)
chassis (podvozku) a zahákujte pravou a ľavou
pružinou (5) tak, ako je to uvedené na obrázku.
2) RUKOVÄŤ (nákres č. 4) - Namontujte spodnú časť
rukoväte (1) na bočné podpory chassis, upevnite
pomocou matíc (2), ktoré sú vo vybavení. Venujte
pozornosť správnemu umiestneniu stredovej
tesniacej hmoždinky (3). Namontujte hornú časť
(4) a to pomocou matíc (5), ktoré sú vo vybavení.
Venujte pozornosť správnemu nastaveniu spínača
(6) a upevnite kábel s použitím sťahovacích pásov
tak, ako je to nakreslené na obrázku (7).
3) VAK NA ZBER TRÁVY (nákres č. 5) - Ak sa je-
dná o látkový vak, vsuňte do vaku (4) rám (3)
a zahákujte všetky profi ly z umelej hmoty (5)
pomocou skrutkovača tak, ako je to zobrazené
na obrázku.
4) Pri modeloch s elektrickým spúšťaním pripojte
kábel batérie ku spínaču hlavného kábla kosačky
na trávu. (nákres č. 6)
5) UMIESTNENIE VAKU NA POKOSENÚ TRÁVU
(nákres č. 7) - Zdvihnite kryt proti kameňom
a správne zahákujte látkový vak (2) tak, ako je
to zobrazené na príslušných obrázkoch.
(nák.3)
(nák.4)
(nák.5)
(nák.6)
(nák.7)
