REGULACJA
I FUNKCJONOW
ANIEREGULACJA I FUNKCJONOWANIE

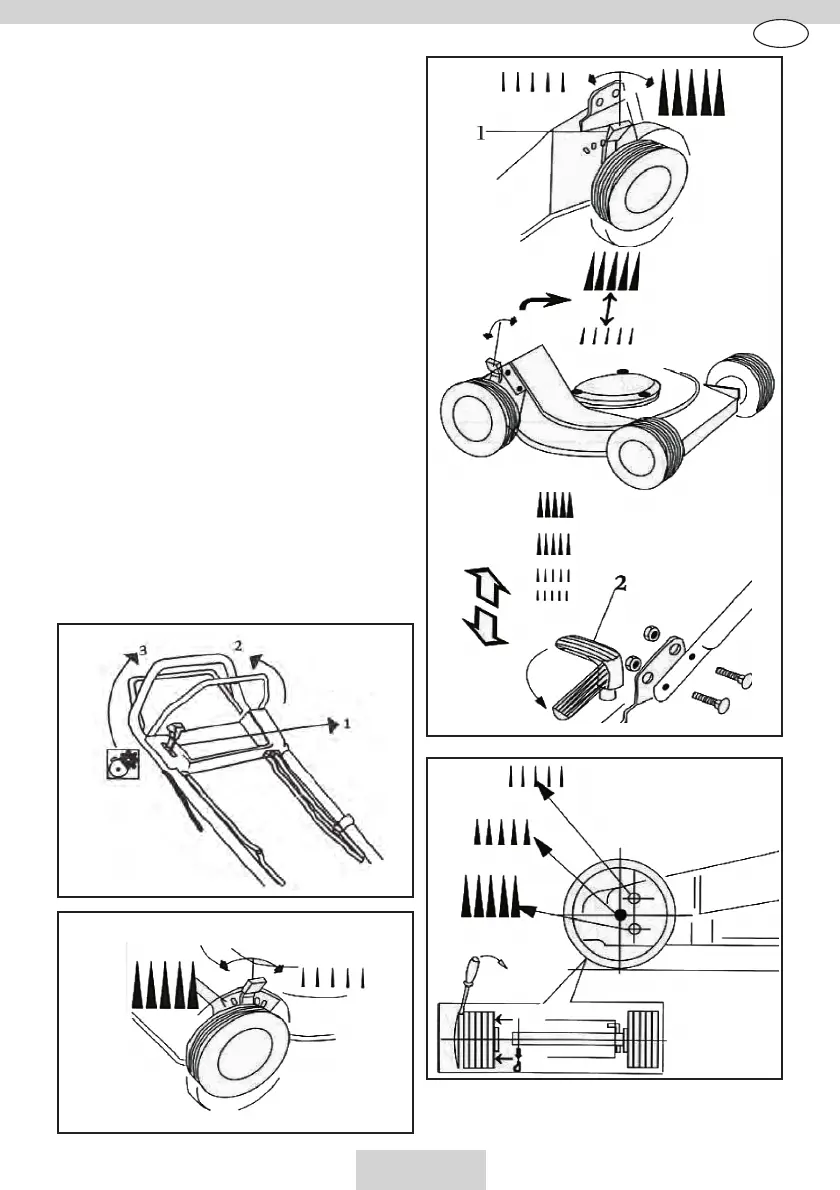

1) DŹWIGNIA G
AZU (r
ys. 8) - Gaz (jak pokazano
na rysunku) jest uruchamiany przez dźwignię
(1), którą ustawiamy w żądanej pozycji zgodnie
z opisami na etykiecie. W niektórych modelach
obroty silnika ustawione są na stałe - kosiarki te
nie posiadają dźwigni gazu.
2) DŹWIGNIA HAMULCA (rys. 8) - Hamulec jest uru-
chamiany za pomocą dźwigni (2), która podczas
włączania kosiarki i koszenia musi być przyciągnięta
do rączki. Kiedy tylko dźwignia zostanie zwolniona
silnik zatrzymuje się.
3) DŹWIGNIA SPRZĘGŁA (rys. 8) - Uruchomienie
napędu następuje poprzez przyciągnięcie
dźwigni sprzęgła (3) do uchwytu prowadzącego.
Przy zwolnieniu dźwigni sprzęgła napęd jest
odcięty.
4) REGULACJA WYSOKOŚCI KOSZENIE (rys. 9)
- Regulacja wysokości koszenia następuje przez
ustawienie dźwigni zmiany wysokości koszenia
(1) w odpowiedniej wysokości lub umieszczenie
ośki koła w odpowiednim otworze. Operacje
te należy wykonać przy wszystkich czterech
kołach.
PODCZAS ZAMIANY WYSOKOŚCI KOSZENIA
NALEŻY ZATRZYMAĆ MECHANIZM TNĄCY.
PRZED URUCHOMIENIEM KOSIARKI NALEŻY
ZAPOZNAĆ SIĘ Z INSTRUKCJĄ OBSŁUGI SILNIKA
UMIESZCZONĄ W DALSZEJ CZĘŚCI. KOSIARKA
SPRZEDAWANA JEST Z PUSTYM ZBIORNIKIEM
OLEJU.
(r
ys.8)
(r
ys.9)
(rys.10)
(rys.9)
