35
DK
MONTERINGSINSTRUKTION

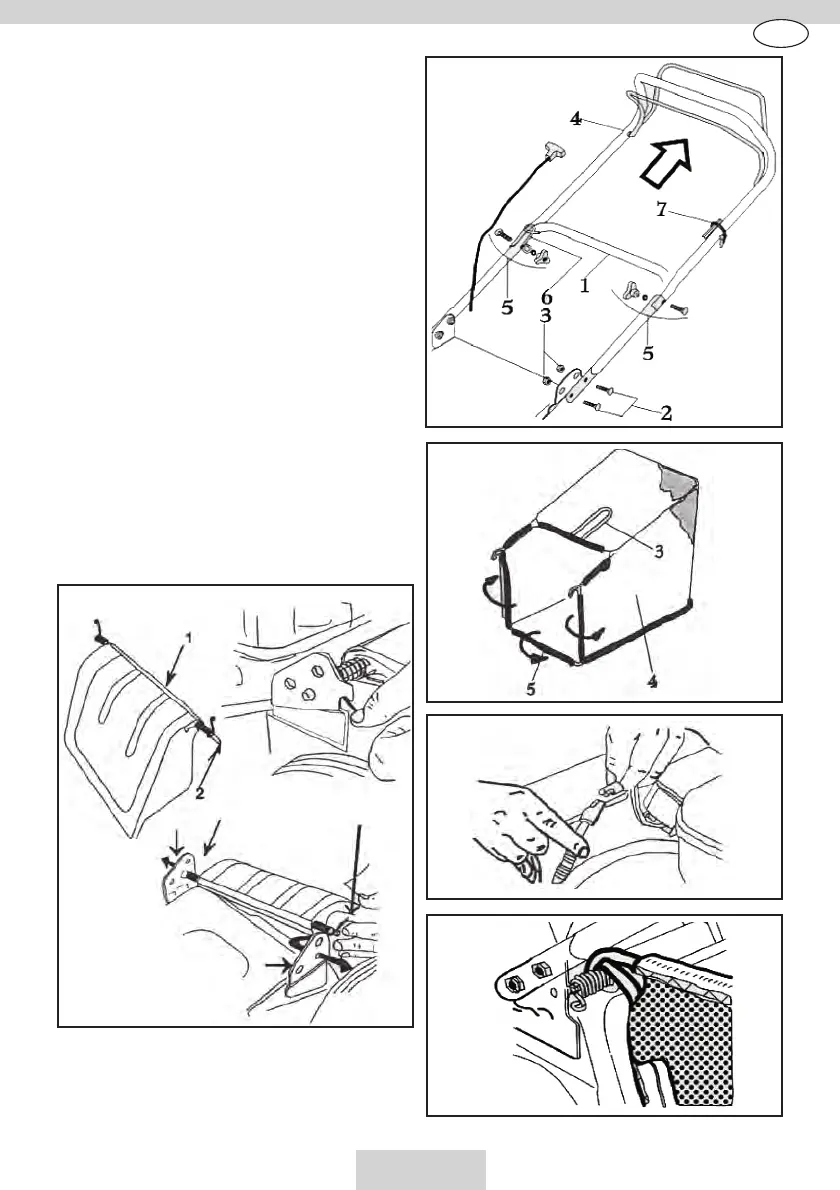

1) STENSLAGSBESKYTTELSE (tegning nr. 3) -
Monter stenslagsbeskyttelsen (1) ved at isætte først
den ene ende af tappen og derefter den anden (2)
i de tilsvarende huller på sidestøtterne (3 og 4) på
chassiset og lås højre og venstre fjeder (5) som
indikeret.
2) HÅNDTAG (tegning nr. 4) - Monter håndtagets
nedre del (1) på støtterne på siden af chassiset og
fastgør det med de medfølgende skruer (2). Vær
opmærksom på at placere centreringsskiverne (3)
korrekt. Monter den øvre del (4) medde medfølgen-
de skruer (5) og vær opmærksom på, at spiralen
som kontrollerer startsnoren, er placeret korrekt.
Fastgør kablerne fra kommandohåndtagene ved
hjælp af klemmerne (7).
3) OPSAMLINGSPOSE (tegning nr. 5) - Ved
lærredsposen skal stellet indføres i posen og alle
plastprofi lerne (5) skal fastgøres ved hjælp af en
skruetrækker som vist på tegningen.
4) På modeller med elektrisk tænding skal batterikablet
forbindes med forbindelsen for græsslåmaskinens
generelle ledningsfører.
5) PLACERING AF OPSAMLINGSPOSEN (te-
gning nr. 7) - Løft stenslagsbeskyttelsen og fastgør
lærredsposen (2) som indikret på de tilsvarende
tegninger.
(teg.3)
(teg.4)
(teg.5)
(teg.6)
(teg.7)
