IUNI DE MONTAJ

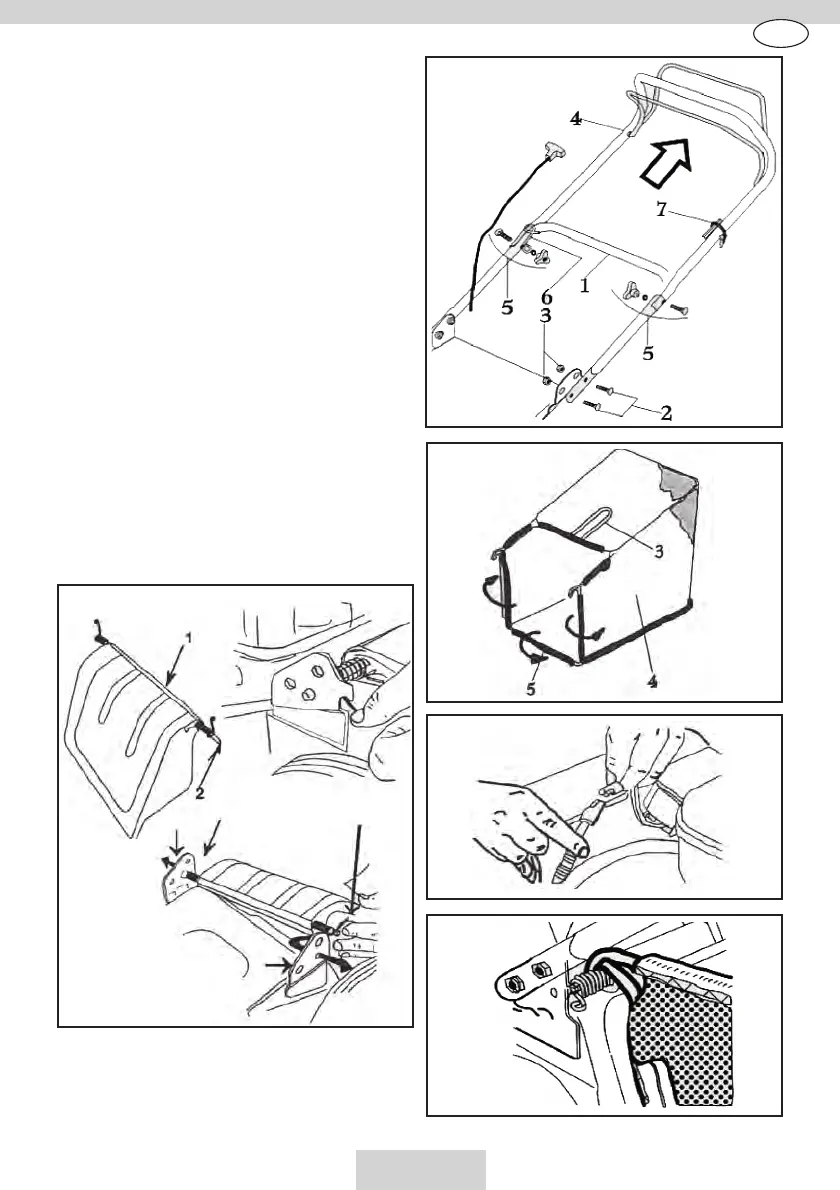

1) PROTECŢIA ÎMPOTRIVA PIETRELOR (desenul
nr. 3) - Montaţi protecţia împotriva pietrelor (1)
introducând întâi unul şi apoi celălalt capăt al
pivotului (2) în suporturile laterale respective (3
e 4) ale şasiului şi agăţaţi arcurile din dreapta şi
din stânga (5), după cum se arată.
2) MÂNERUL (desenul nr. 4) -– Montaţi partea
inferioară a mânerului (1) în suporturile şasiului,
fi xând-o cu şuruburile (2) din dotare, acordând
atenţie la poziţionarea corectă a şaibelor de
centrare (3).
Montaţi partea superioară (4) folosind şuruburile
(5) din dotare, având grijă la poziţionarea corectă
a spiralei (6) de ghidaj a funiei de pornire. Fixaţi
cablurile comenzilor utilizând benzile (7).
3) SACUL DE COLECTARE (desenul nr. 5) - În cazul
sacului de pânză, introduceţi cadrul (3) în sac (4)
şi prindeţi toate profi lele din plastic (5) cu ajutorul
unei şurubelniţe, după cum se arată în fi gură.
4) La modelele prevăzute cu pornire electrică,
conectaţi cablul bateriei la conectorul cablajului
general al maşinii. (desenul nr. 6).
5) POZIŢIONAREA SACULUI DE COLECTARE (dese-
nul nr. 7) - Ridicaţi protecţia împotriva pietrelor şi
prindeţi corect sacul din pânză (2) după cum se
arată în fi gurile respective.
(des.3)
(des.4)
(des.5)
(des.6)
(des.7)
