49
INSTALLATIE

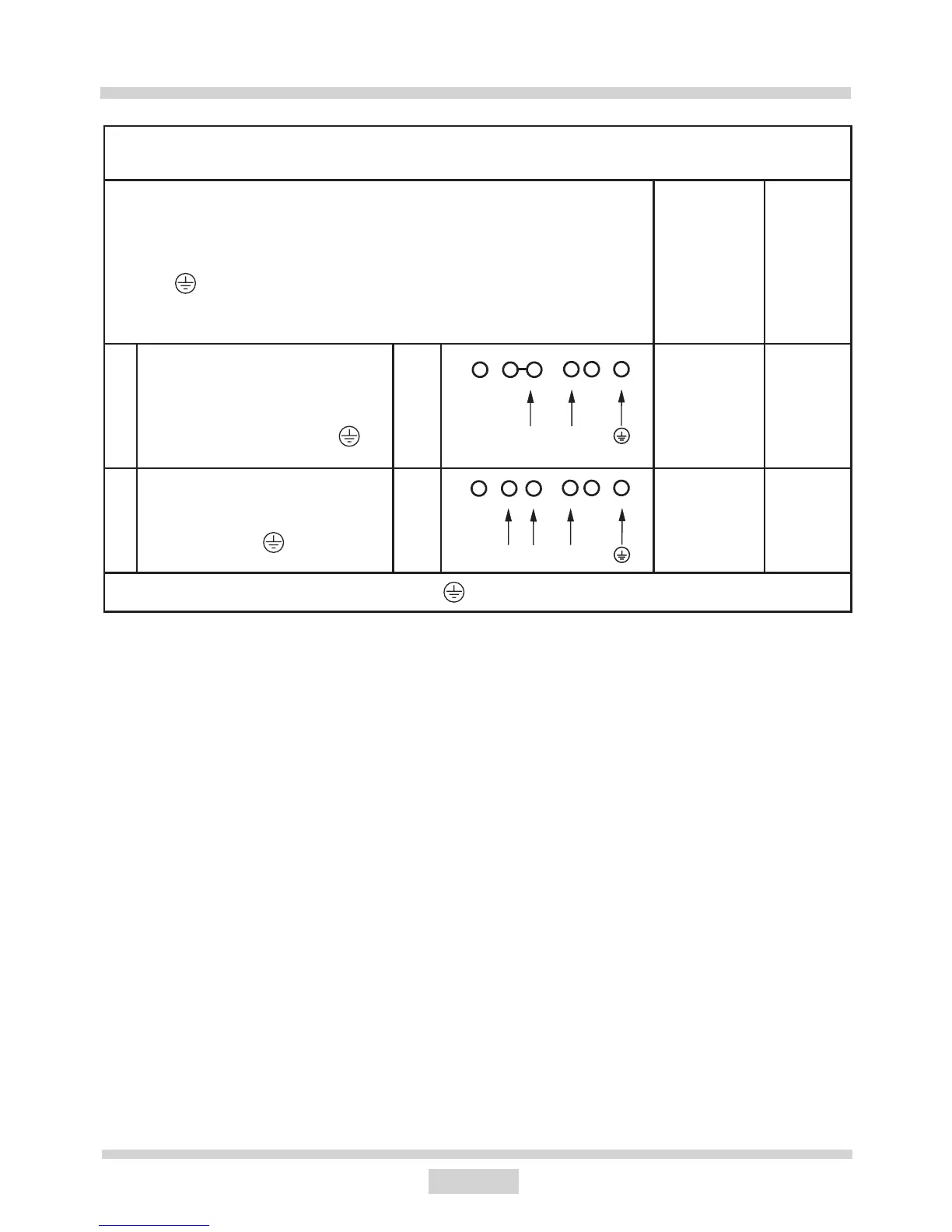

SCHEMA VAN MOGELIJKE VERBINDINGEN
Attentie! De verwarmingselementen werken bij een spanning van 230 V.
Attentie! Bij iedere verbinding moet de aardleiding worden aangesloten
op klem
Type /
doorsnede
kabel
Beveili-
gingsze-
kering
1 Voor het 230 V lichtnet een mono-
fasige aansluiting met nulleiding,
de geleidingsbruggen verbinden
de klemmen L1, L2, de nulleiding
aan N, de aardleiding aan
1N~
HO5VV-FG
3X 4 mm
2
min. 30 A
2* Voor het 230/400 V lichtnet een
tweefasige aansluiting met nul-
leiding, de nulleiding aan N, de
aardleiding aan
2N~ HO5VV-FGL
4X2,5mm
2
min. 16 A
L1=R, L2=S, L3=T; N= klem van de nulleiding; = klem van de aardleiding
* Bij een driefasige 230/400 V huishoudelijke installatie, de overgebleven leiding aansluiten
op klem L3, die niet is verbonden met de interne installaties van de kookplaat.
* De N-N-klemmen zijn intern met elkaar verbonden. Het is niet nodig om ze te overbruggen
L1
N
L1L2
N
