INSTALACJA OBWODU OCHRONNEGO
PL
Poniższe instrukcje przeznaczone są do wykwalikowanego specjalisty in sta lu ją ce go urzą dze nie. Instrukcje
te mają na celu zapewnienie możliwie najbardziej pro fe sjo nal ne go wy ko na nia czyn no ści zwią za nych z
instalacją i kon ser wa cją urzą dze nia.
Ustawienie kuchenki
● Pomieszczenie kuchenne po win no być suche i prze wiew ne oraz po sia dać spraw ną wentylację
zgodnie z obo wią zu ją cy mi przepisami tech nicz ny mi.Pod sta wą praw ną, w oparciu o którą oceniami
przydatność pomieszczenia do za in sta lo wa nia w nim kuchenki gazowej, jest Rozporządzenie
Ministra Infrastruktury z dnia 12 kwiet nia 2002r. w sprawie warunków tech nicz nych, jakim powinny
od po wia dać budynki i ich usy tu owa nie.
● Pomieszczenie powinno być wy po sa żo ne w system wentylacji odprowadzający na zewnątrz spaliny
powstałe podczas spalania. Instalacja ta powinna się skła dać z kratki wentylacyjnej lub okapu. Okapy
należy montować zgodnie z wska zów ka mi podanymi w dołączonych do nich in struk cjach obsługi.
● Pomieszczenie powinno również umoż li wiać dopływ powietrza, które jest nie zbąd ne do właściwego
spalania gazu. Dopływ powietrza powinien być nie mniej szy niż 2m3/h na 1 kW mocy palników.
Powietrze może być dostarczane w wy ni ku bez po śred nie go prze pły wu z ze wnątrz przez kanał o
przekroju min.100cm2 , bądź po śred nio z są sied nich po miesz czeń, które wyposażone są w kanały
wen ty la cyj ne wychodzące na zewnątrz.

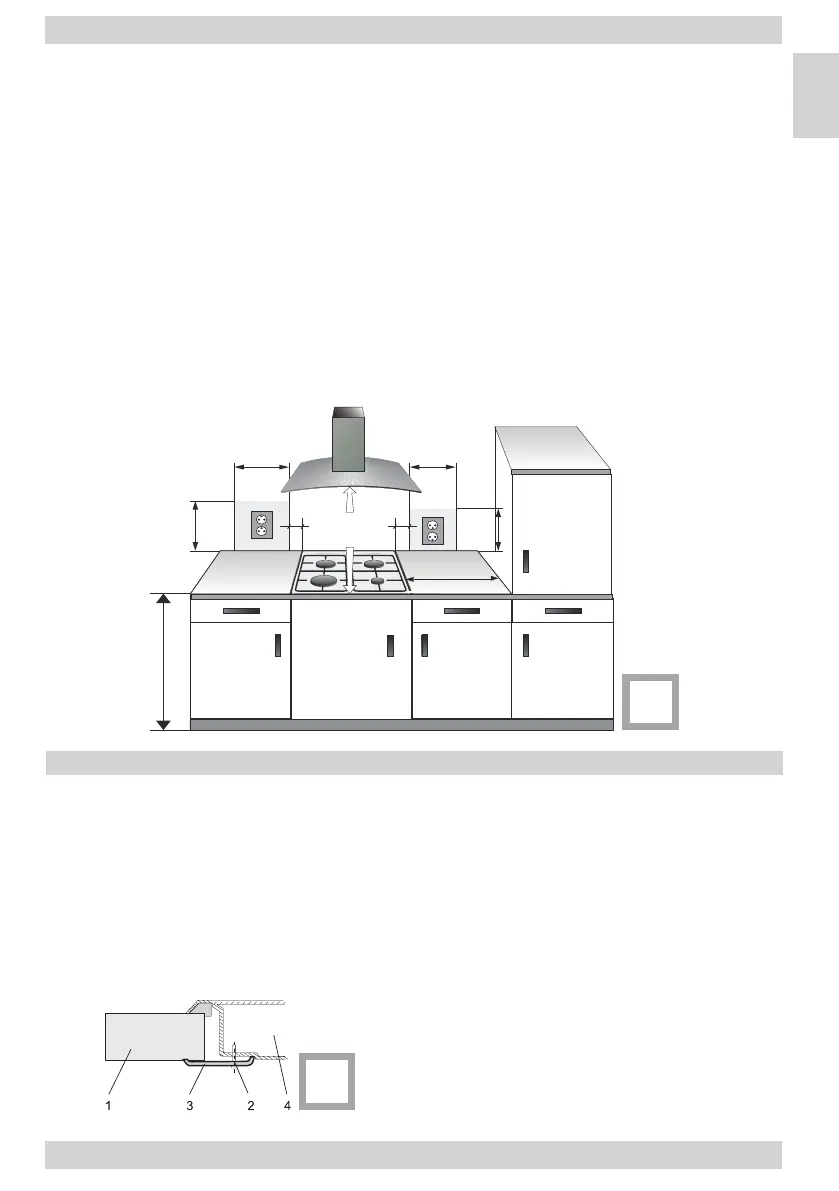

● Odległość pomiędzy palnikami nawierzchniowymi a odciągiem kominowym powinna wynosić min.
750 mm (Rys.3).
350mm
350mm
250mm
250mm
750mm
50mm
50mm
Min 300
850mm
3
INSTALACJA
Instalowanie kuchenek gazowych
● przygotować miejsce (otwór) w blacie mebla wg szkicu montażowego (rys 6),
● minimalna przestrzeń jaką należy zostawić wolną pod płytą gazową wynosi 130 mm,
● przykleić taśmę (zał. przez producenta) jedną stroną do krawędzi płyty, od strony spodniej płyty,
● dokonać podłączenia kuchenki do sieci gazowej i elektrycznej zgodnie z instrukcją obsługi kuchenki,
● oczyścić blat z kurzu, odkleić papier zabezpieczający taśmę, włożyć płytę w otwór i mocno docisnąć do blatu,
● ustawić uchwyty mocujące (rys 4) prostopadle do brzegu kuchenki i dokręcić do oporu,
● po zamontowaniu kuchenki w blacie należy sprawdzić jej działanie, a szczególnie zabezpieczenie
przeciwwypływowe i zapalacz.
Sposób przykręcenia uchwytów mo cu ją cych do blatu
4
1  Blat
2  Wkręt
3  Uchwyt mocujący
4  Kuchenka do wbudowania
