AMP PRO Series - Подключение Питания

Подключение
1. Подсоедините клемму заземления разъема питания «GND» к корпусу автомобиля.
Длина провода не должна превышать 100 см.
2. Чтобы головное устройство включало/выключало усилитель, подключите усилитель
к головному устройству через разъем «REM» с помощью кабеля сечением ≥16GA.
3. Подсоедините провод питания от аккумулятора «+» к разъему «+12V» усилителя.
Установите предохранитель на провод питания, на расстоянии не более 45 см
от аккумулятора.
4. Проверьте наличие предохранителей на усилителе. Разъем «FUSES».
5. Если в вашей системе несколько усилителей, то:
• Заземлите и подключите питание каждого усилителя отдельными проводами.
На кабель «+» установите предохранитель.
или
• Подключите питание к усилителям через дистрибьютор.
Заземлите усилители через отдельные точки на корпусе автомобиля для каждого.
6. Подключите все линейные входы и выходы (если они используются) с помощью
высококачественных кабелей. Подключите все источники звука, следуя схемам,
приведенным в данном руководстве. Обязательно соблюдайте правильную полярность,
чтобы избежать проблем с фазой звука.
7. Перед первым включением усилителя еще раз проверьте все подключения.
8. Установите уровень «GAIN» на минимум, остальные настройки установите
на необходимые вам уровни.
9. Включите головное устройство и усилитель. Установите регулятор громкости на головном
устройстве на 3/4 громкости и отрегулируйте коэффициент усиления «GAIN» чуть ниже
уровня, при котором появляются искажения звука.
10. Настройте параметры кроссовера, усилений и фильтров звука,
в соответствии с вашими предпочтениями.
Не злоупотребляйте настройкой GAIN (регулятор входного уровня)!
Не путайте регулятор GAIN с регулятором громкости! Он предназначен только для того,
чтобы соответствовать выходному уровню вашего источника звука и входному уровню вашего
усилителя. Не устанавливайте этот уровень на максимальный, если только этого не требует
ваш уровень входного сигнала. Установка GAIN на максимум может привести к перегрузке
входного сигнала усилителя и чрезмерным искажениям звука.
Это так же может привести к срабатыванию защитной системы усилителя и его отключению.
ОСТОРОЖНО! ВЫСОКОЕ НАПРЯЖЕНИЕ!
Не вскрывайте корпус подключенного к сети усилителя.
Внутри устройства нет компонентов,
обслуживаемых пользователем.
GAIN
MAXMIN
R
OFF
SUBSONIC
14
Гарантийный срок эксплуатации 12 месяцев
Гарантийный срок хранения 3 года
Гарантийный срок службы 5 лет
Рабочая температура окружающего воздуха +5...+30°С
Температура транспортирования и хранения –40...+40°С

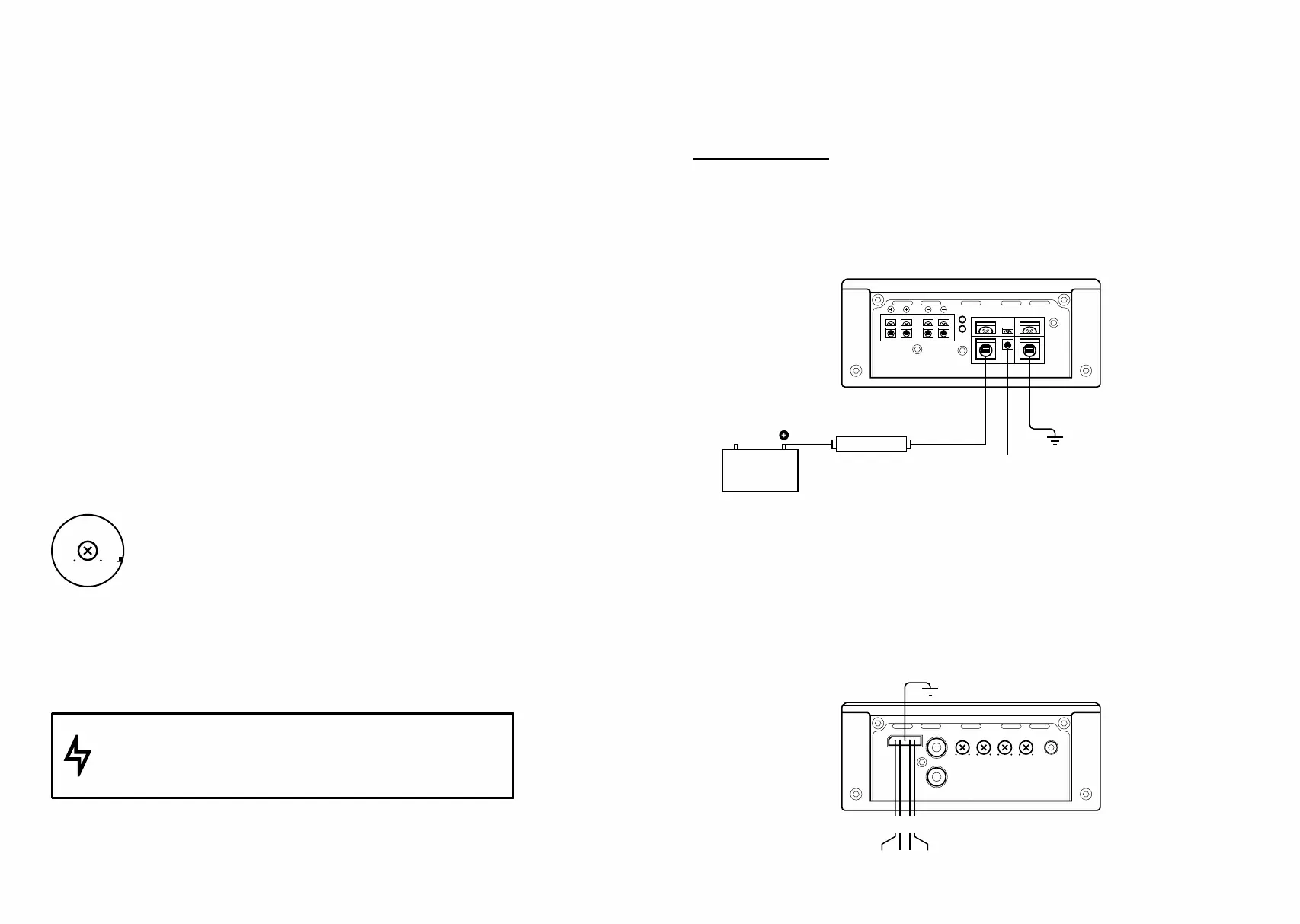

Подключение питания
15
1.1000
1.1500
1.2000
2.200
4.200
4.300
4.400
(+) Сечение провода
1.500
1.600
1.800
4.100
4.120
4.150
≥8Ga ≥4Ga
PRO
PWR
POWERINPUTSPEAKEROUTPUT
GND
REM
+12V
Заземление
на корпус
автомобиля
GND
REM
Терминал дистанционного
Включения/Выключения
усилителя от головного устройства
+12V
Аккумулятор
Внешний
предохранитель
Предохранитель
Подключение по высокому уровню
Мы рекомендуем использовать вход высокого уровня только в том случае, если в вашем
головном устройстве отсутствуют RCA выходы.
ВНИМАНИЕ! Не подключайте одновременно входы высокого и низкого уровней вашего
головного устройства к усилителю!
1 канальный
усилитель
6V 0.25V
GAIN
INPUT
G
++ – –
L
R
10 50
SUB
SONIC
Hz 0~12dB
BASS
BUST
at45Hz
250
LOW
PASS
35 Hz
REM
Заземление
R+R-L-L+
HI INPUT
