7

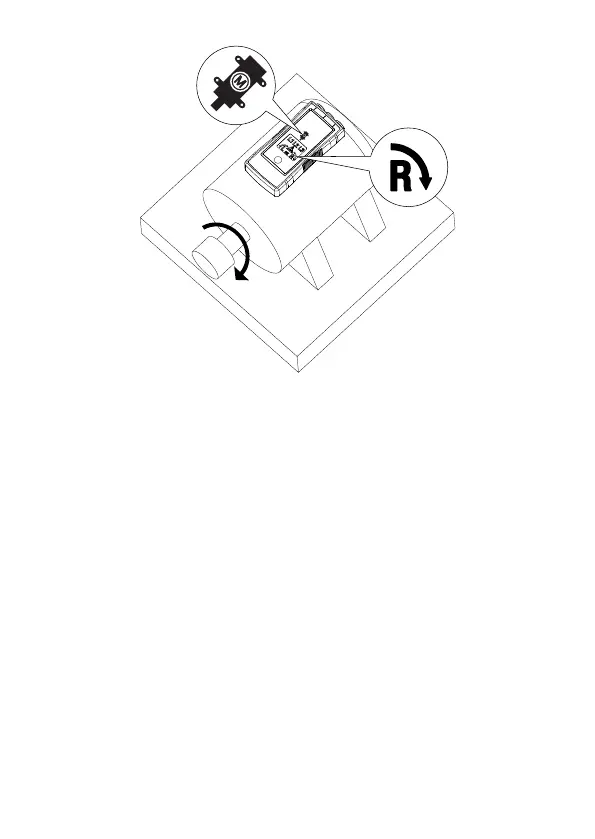

Figura 2: Rotação do Motor
Determinar a Conexão Motor
1. Conecte uma extremidade do cabo de teste a terminais correspondentes
do testador L1, L2 e L3.
2. Conecte o alicate ou as pontas de prova á outra extremidade dos cabos
de teste.
3. Conecte o alicate ou sondas de teste às conexões do motor, L1 para U, L2
para V, L3 para W.
4. Pressione o botão ON (Liga). O visor LC mostra "ON (Liga)", indicando
que o PRM-6 está pronto para o teste.
5. Gire o eixo do motor para a direita.
6. O indicador giratório no sentido horário ou anti-horário acenderá,
mostrando a direção do campo rotativo.
Se o visor LC não mostram o símbolo "ON (Liga)", enquanto pressiona o
botão ON (Liga), a bateria não tem carga e precisa ser substituída.
Nota: Se você receber outra indicação da direção do campo rotativo como
esperado então troque duas conexões a partir do passo 3 e repita o teste.
Use a nova ordem de U (L1), V (L2) e W (L3) para outra nalidade
