ANSMANN Virus 3.0 User Manual

19

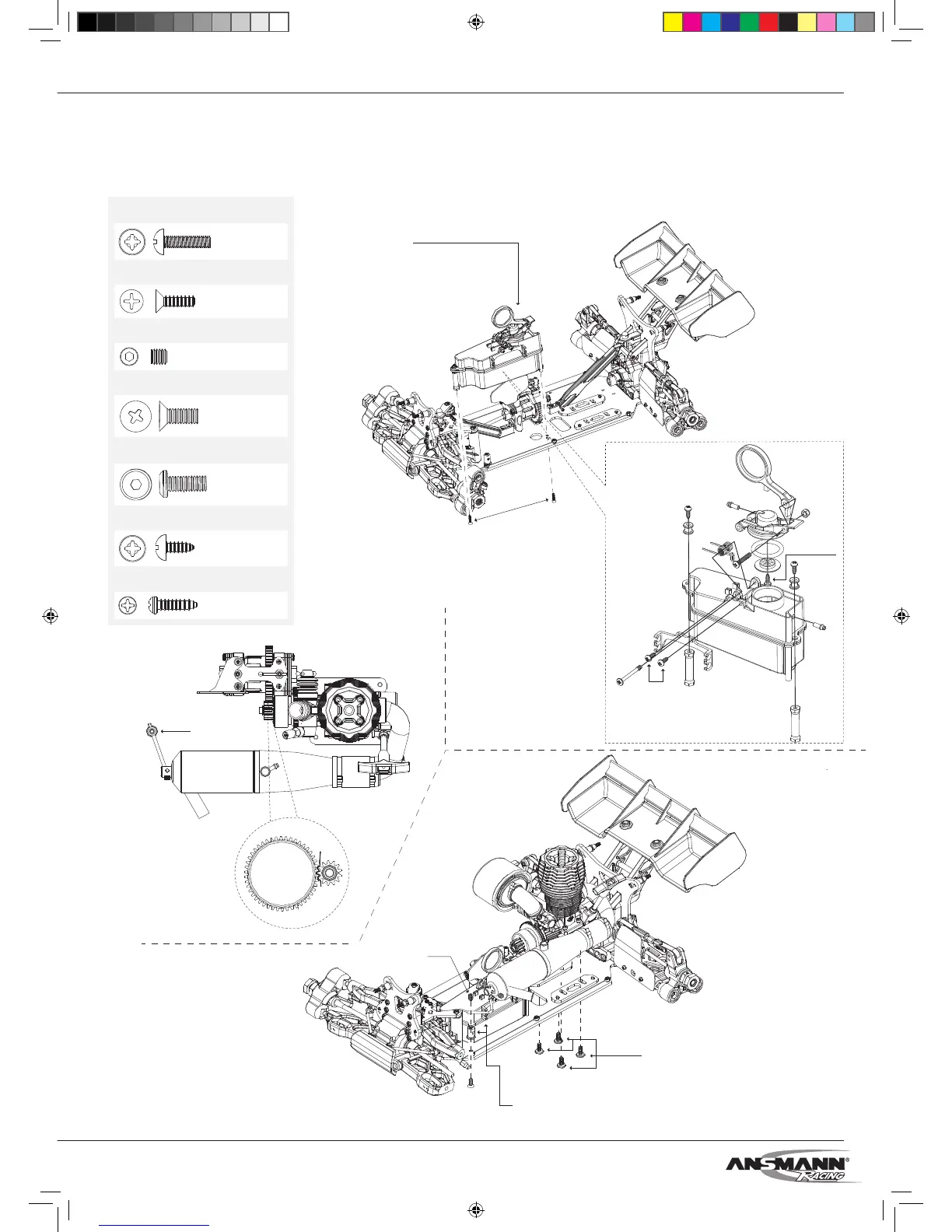

2.14 | MONTAGE DES MOTORS UND DES TANKS
Klemmen Sie ein Stück Papier zwischen die Zahnräder, um das Zahnflankenspiel einzu-
stellen. Ziehen Sie dann die Motorschrauben an.
2.14 | FUEL TANK AND ENGINE ASSEMBLY
To get a perfect gear mesh, place a piece of paper between the gears and tighten the
engine mount screws.
Philips head machined screw M3x12
Philips head machined screw 3x6
Flat head self taping screw M3x10
Round hex screw M4x10
Flat head machined screw M4x10
Screw shaft M4x4
Round head selftaping screw 3x10
2x
2x
1x
1x
4x
2x
1x
4150-0024
4150-0024
4150-0050
(M3x10)
(3x12)
(3x12)
(3x6)
(3x10)
4150-0024
(M4x4)
(M4x10)
(M4x10)
4150-0037
4150-0037
4150-0024
4150-0024
4150-0050
(M3x10)
(3x12)
(3x12)
(3x6)
(3x10)
4150-0024
(M4x4)
(M4x10)
(M4x10)
4150-0037
4150-0037
4150-0001_manual_virus3_kit_12-08.indd 19 05.09.12 14:46
