10. DMX 說明
10.1 DMX 說明

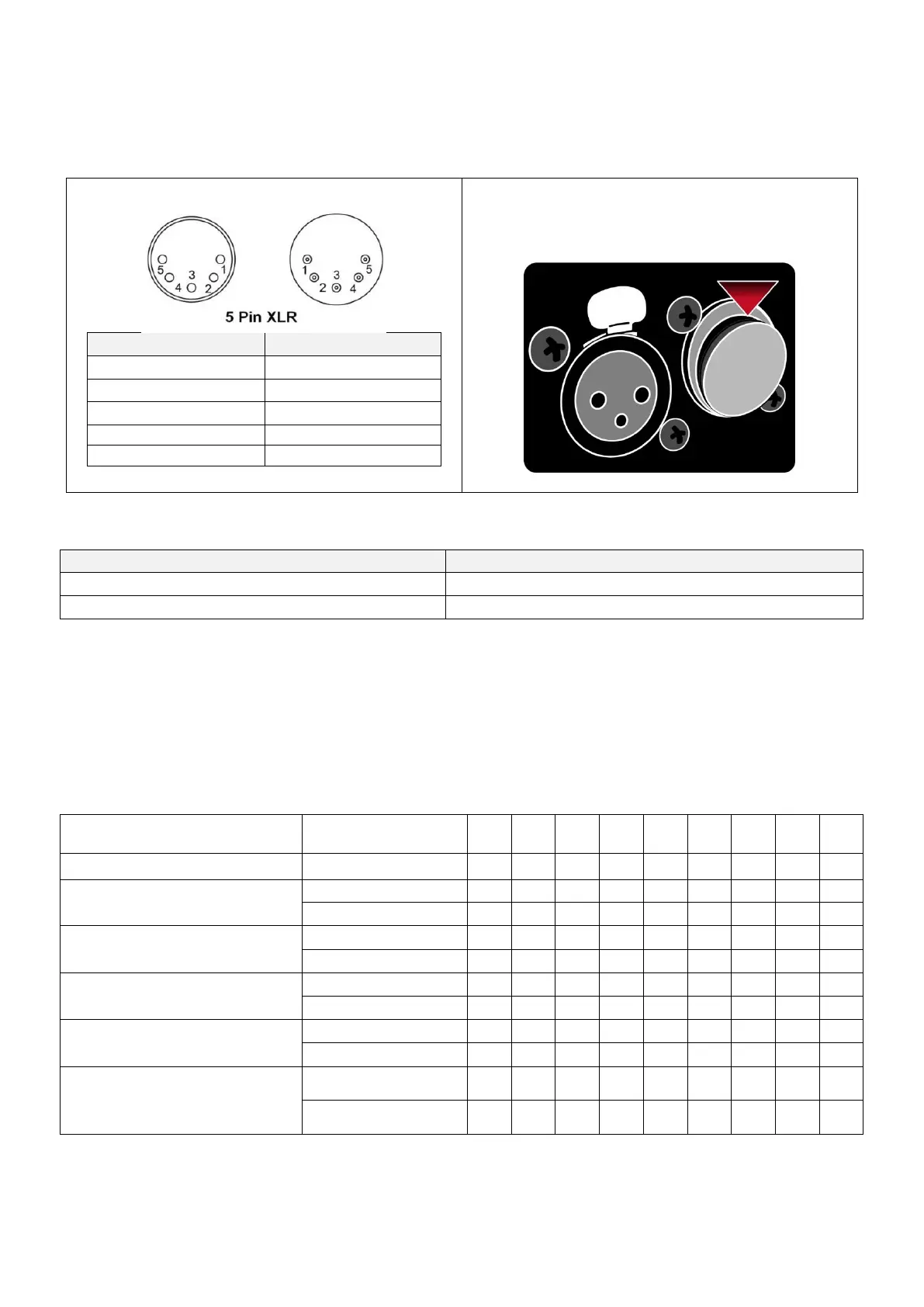

本機可提供一個 XLR 5-PIN 的 DMX 連接頭選擇。下為 PIN 的接點說明：
Pin
功能
1
接地
2
數據-
3
數據+
4
N/A
5
N/A
DMX IN 連接頭上的蓋子是一個保護蓋，操作前，
請用手指撥開即可輕鬆地將其取下。
10.2 DMX 通道功能設定
DMX 數值範圍
功能
0~128
關閉
129~255
開啟
10.3 DMX 地址說明
每台機器會佔據一個通道。他們都需要一個地址來確保控制訊號是正確指向每台機器。請按照下圖，使用
前，必須針對每一台機器透過指撥開關來調整。起始地址是定義為機器響應控制器的第一個通道。請確保
你沒有任何重複的通道才能夠正確及獨立的透過 DMX 數據鏈結來操控每台機器。如果二、三或多台機器
有類似的地址他們將運作相似。
指撥開關控制說明:
Setting the DMX-Starting
Address
DIP-Switch No.
1
2
3
4
5
6
7
8
9
Device Number & Channels
Staring Address
1
2
4
8
16
32
64
128
256
Device 1 – Channel 1
On
▲
Off
▽
▽
▽
▽
▽
▽
▽
▽
Device 2 – Channel 2
On
▲
Off
▽
▽
▽
▽
▽
▽
▽
▽
Device 3 – Channel 3
On
▲
▲
Off
▽
▽
▽
▽
▽
▽
▽
Device 4 – Channel 4
On
▲
Off
▽
▽
▽
▽
▽
▽
▽
▽
Device 5 – Channel 5
On
▲
▲
Off
▽
▽
▽
▽
▽
▽
▽
