M- 5 機器 各部 份說明
1.噴嘴
2.外殼
3.把手
4.油桶 及 油 桶蓋
5.油管 及 濾 嘴
6.連接 頭
7.DMX 訊號 輸 出端 (3Pin 接頭)
8.DMX 訊號 輸 入端 (3Pin 接頭)
9.DMX 訊號 輸 出端 (5Pin 接頭)
10.DMX 訊號 輸 入端 (5Pin 接頭)
11.電 源 開/關
12.保險 絲 座(保 險絲規格
120V/15A, 230V/7A)
13.電源 線
14.防震 腳
15.M-20液晶 控 制 器
M-20 液晶 螢幕 控 制器線 長2米
5Pin XL R連 接頭
功能: 設 定 時間 、 噴煙 間 距、 噴 煙量 大小、
DM X位 址、 持 續噴 煙 量、 手 動開 ／關
及記 憶 的功 能 。
M-30無 線 控制 器
線長: 2M
遙控 距 離: 最多50米
連接 頭: 5PI N X LR
頻道 位 址:0~8
停止(紅 色)
啟動(藍 色)
㆝線
功能 鍵
LC D液 晶螢 幕
5PI N XLR連接
發射 器
功能 鍵
L CD 液晶 螢 幕
5PIN XL R 連 接
10公升 油 桶
油桶蓋
吊架
長柄固 定 螺絲
墊片
墊片
長柄固 定 螺絲
㆕個環 型 的螺絲墊 片 ，
需放置 於 吊架內側 及 機 器的㆗間
M-8螺 絲 用於固定 長 柄 螺絲以便
於調整 角 度
吊架(選配)
煙霧機在 使用 一段時間後 ，噴 嘴附 近會有 一些 灰色 沉澱物 質， 是因 為煙霧 油經 過熱 交換
而產生的 自然 現象，只要 將他 擦乾 淨即可 ，如 發現 噴嘴附 近有 黑色 濃稠的 沉澱 物時 ，請
檢視所用 的煙 霧油，是否 為成 分不 良品， 並請 停止 使用， 以維 護機 器使用 壽命 。

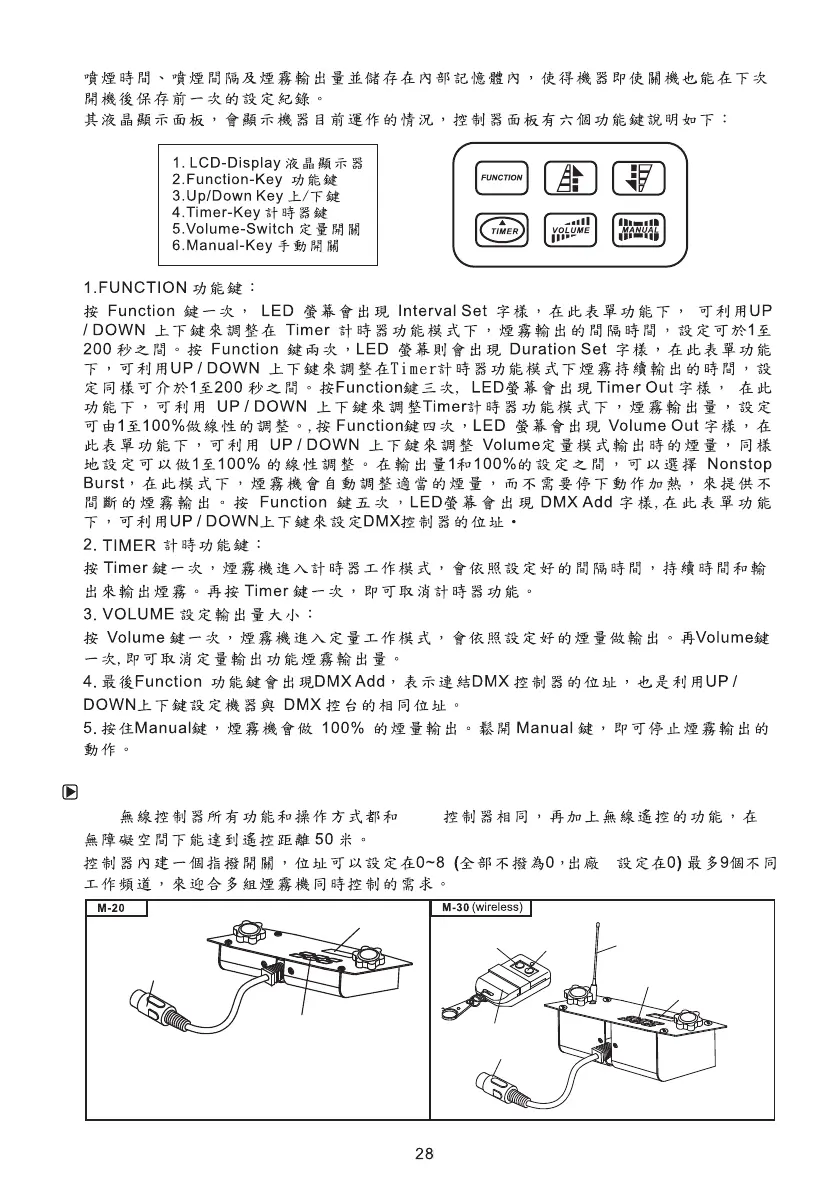

M-30 無線控 制 器：
M-30 M-20
M-20 液 晶 螢幕控 制器線 長2米
5Pin XL R連 接頭
功能: 設 定 時間 、 噴煙 間 距、 噴 煙量 大小、
DM X位 址、 持 續噴 煙 量、 手 動開 ／關
及記 憶 的功 能 。
5PIN XL R 連 接
L CD 液晶 螢 幕
功能 鍵
線長: 2M
遙控 距 離: 最多50米
連接 頭: 5PI N X LR
頻道 位 址:0~8
啟動(藍 色)
停止(紅 色)
發射 器
5PI N XLR連接
㆝線
功能 鍵
LC D液 晶螢 幕
