11. Centralizzazione – via cavo
Se si desidera realizzare un impianto nel quale si vogliano coordinare,
ad esempio, i movimenti di apertura e chiusura di più automazioni, è
necessario eseguire i cablaggi illustrati nella figura seguente.
q I comandi centralizzati sono prioritari rispetto ai comandi locali: ciò
significa che almeno per tutta la durata del ciclo (di apertura o
chiusura) comandato da un segnale centralizzato i comandi locali
sono inibiti. Inoltre, finché un comando centralizzato persiste, i
comandi locali restano inibiti fino alla sua disattivazione.
q Qualsiasi logica di funzionamento sia stata selezionata, la
ricezione di un comando centralizzato provoca l’immediata
esecuzione del movimento relativo per la durata del tempo di
lavoro impostato.
q In ogni caso gli ingressi di “Stop” e “sicurezza” restano attivi,
garantendo così la possibilità di interrompere o invertire il moto in
presenza di pericoli a cose o persone.
E’ necessario collegare in parallelo gli
ingressi “Comune”, “Apertura Centralizzata”
e “Chiusura Centralizzata” di ciascun
modulo.
Gli impulsi di comando possono essere
comunque dati da qualsiasi dispositivo con
contatto in uscita di tipo NA: sia a controllo
manuale (pulsanti, interruttori ecc.) che
automatico (timer, centraline d’allarme, per
antifurto, meteo ecc.).
La lunghezza massima complessiva dei
collegamenti è di 20 m, utilizzando cavi di
sezione 1 mm
2
.
Evitare accuratamente il formarsi di circuiti
ad anello.
!

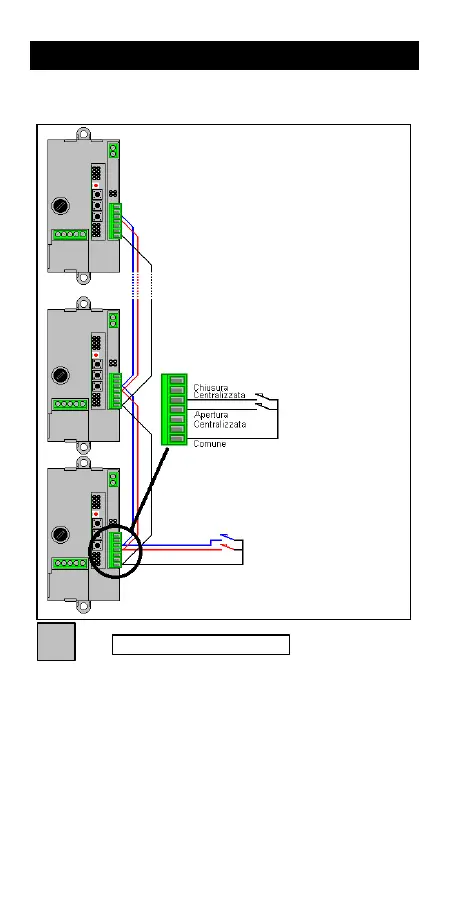

fig. 11.1
