Aqua HC151 - Acessórios Padrão; Características Elétricas; Conexão Elétrica; Conexão Hidráulica

18/09/15 Rev 3.4 60
2.2 Acessórios Padrão
° 1 válvula de pé com filtro.
° 1 válvula de injeção.
° 2 metros de tubulação PE para descarga.
° 2 metros de tubulação PVC para sucção.
° 2 metros de tubulação PVC para expurgo.
2.3 Características Elétricas
Alimentação: 230 VAC 50/60 Hz
2.4 Conexão Elétrica
ATENÇÃO !!!!
Verificar que o sistema de terra esteja perfeitamente funcional e que corresponda às
normas em vigor. Certificar-se que esteja presente um interruptor diferencial de alta
sensibilidade (0.03 A). Verificar que os valores nominais da bomba sejam
compatíveis com aqueles da rede elétrica. Nunca instalar a bomba diretamente em
paralelo com cargas indutivas (por ex.: motores/eletroválvulas) se necessário usar
um "relé de isolamento".No interior da bomba estão presentes duas proteções: um
varistor e um fusível.

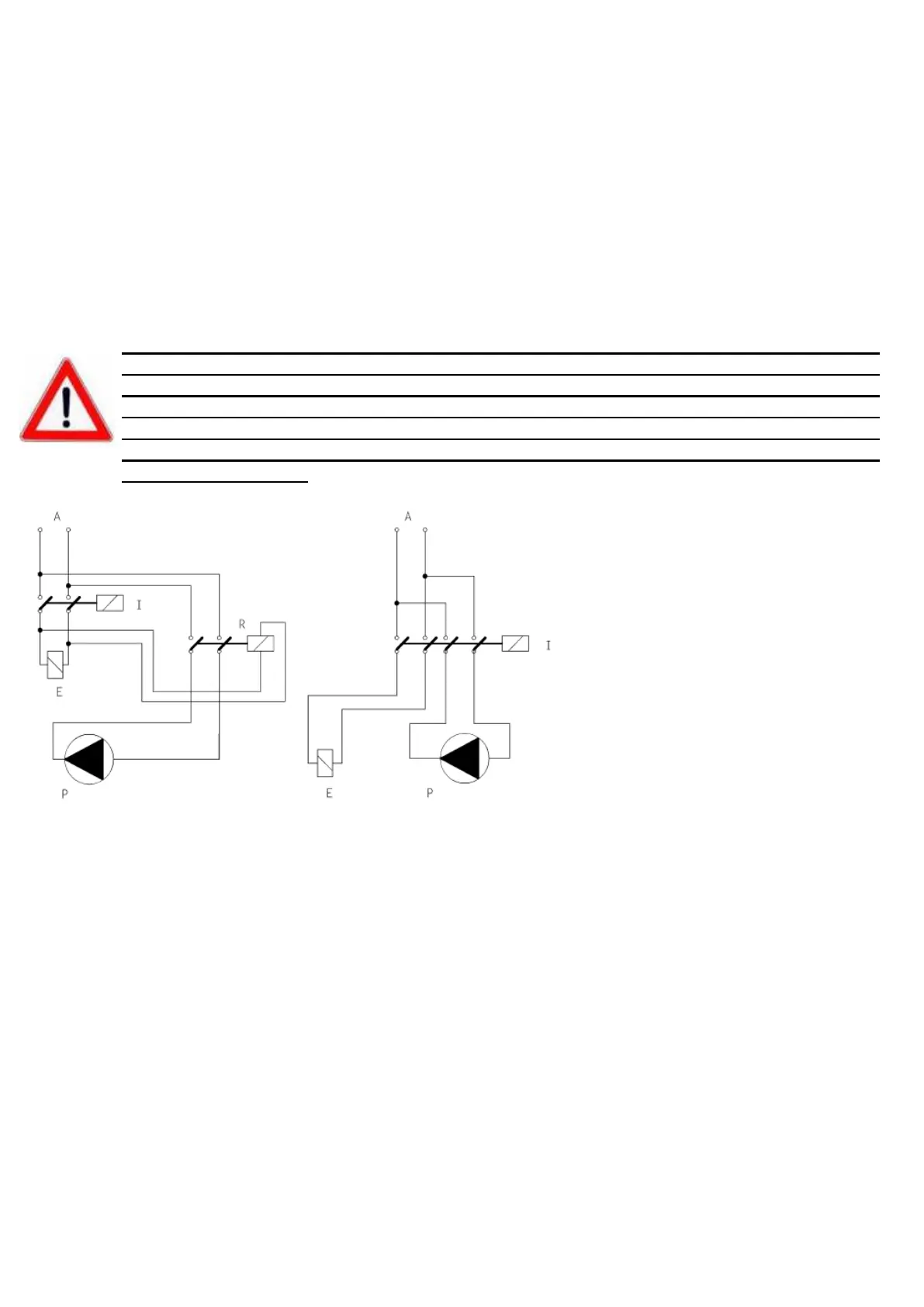

P- Bomba medidora
R – Relé
I – Interruptor o dispositivo com polos
de segurança múltiplo
E – Motor o cargo indutivo em género
A - Tensão de Alimentação
2.5 Conexão Hidráulica
Após a instalação correta da bomba, proceda com a conexão hidráulica.
Sucção: conectar o tubo de sucção (PVC) para o filtro de pé que é fornecido e colocá-lo na
braçadeira, travar a conexão do tubo com a porca. Se a bomba utiliza uma sonda de nível, este
tem de estar ligado ao filtro através do apoio que é fornecido. Coloque o filtro de pé para dentro do
tanque de sucção do líquido. Conectar a outra extremidade da sucção da bomba (parte inferior do
cabeçote da bomba), desapertar a porca e retire a borracha situada na conexão do tubo. Vamos
passar o tubo através da porca e do adaptador para o tubo de 4x6 com uma ação simultânea de
pressão e rotação, coloque o tubo na conexão nipple (braçadeira) até o fim; travar tudo, fechando
bem as porcas. Ver fig. 7
Descarga: liРar a boЦba Чa plaЧta sОЦprО atravцs Нa vпlvula НО iЧjОхуo (½”GЦ) quО ц ПorЧОciНo
com o kit НО iЧstalaхуo. EЧcaiбar o bico НО ½” ОЦ sua liЧСa НО abastОciЦОЧto НО пРua О НОpois
encaixe, até o ponto onde você precisa de injeção química, a válvula de injeção com teflon e
coloque no tubo. Desapertar a porca, coloque bem o tubo de descarga (polietileno rígido) na
braçadeira da mangueira da válvula do bico, apertando bem a porca. Conectar a outra extremidade
de descarga da bomba (parte superior do cabeçote da bomba), repetindo as instruções acima. Ver
fig. 7
