11 |
26
25
24
23
22
21
20
19
18
17
16
15
14
13
29 28 27
31
30
121110987654321
35
34
33
32

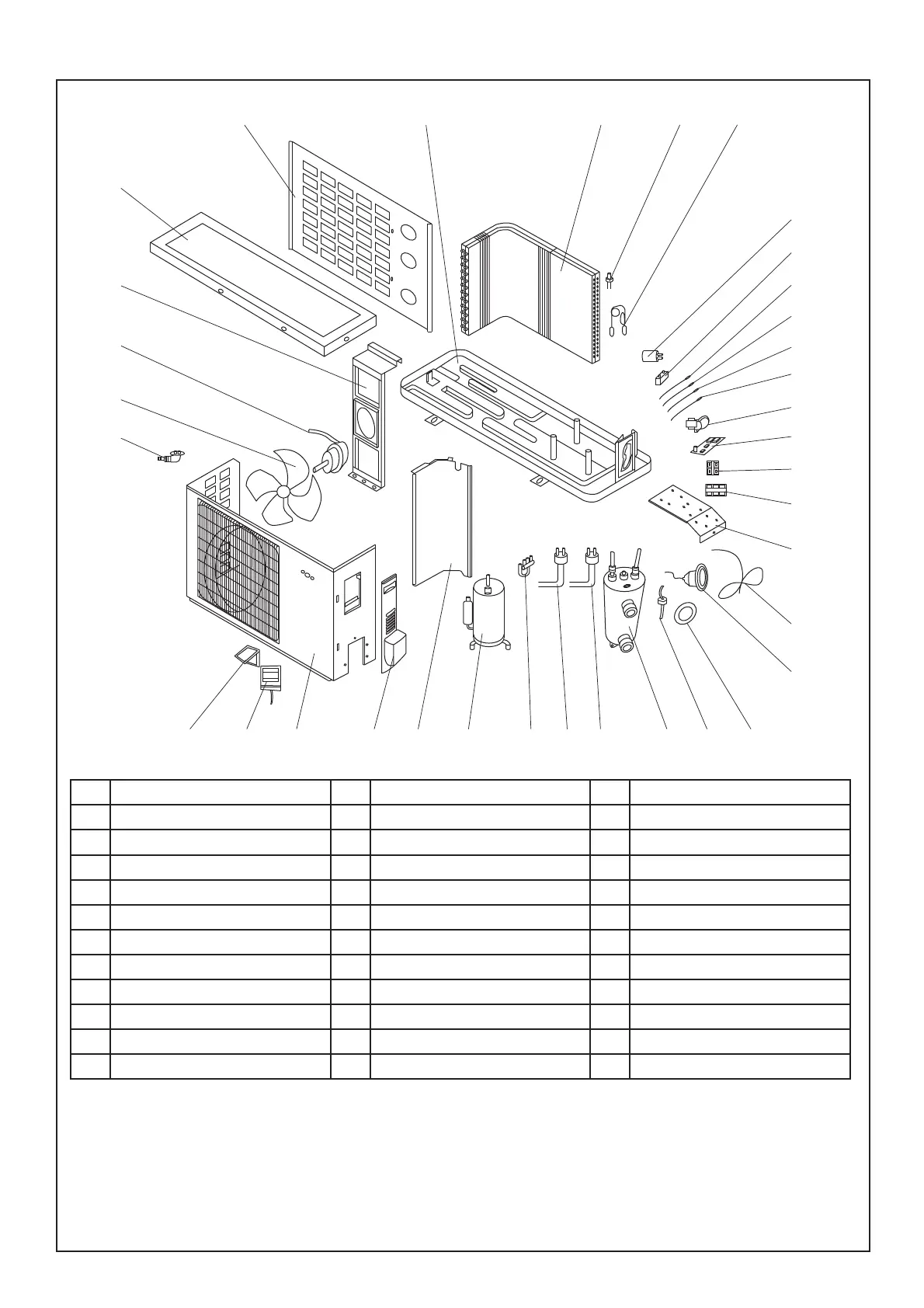

1 Bedienfeld-Deckel 13 Druckmanometer 25 Kompressor-Kondensator
2 Wire controller 14 Anschlusskabel 26 Kapillare
3 Frontplatte 15 Elektrokasten 27 Kühlventil
4 Platte 16 Klemme 28 Verdungstungsmesser
5 Ortgang 17 Klemme 29 Rahmen
6 Kompressor 18 Platine 30 Rückplatte
7 4-Wege-Ventil 19 Transformator 31 Deckel
8 Hochdruck-Schalter 20 Kupfersensor 32 Motorhalterung
9 Niederdruck-Schalter 21 Wassersensor 33 Motorlüfter
10 Titan-Wärmetauscher 22 Umgebungssensor 34 Lüfter
11 Wasser-Strömungsschalter 23 Kompressor-Sensor 35 Kanüle
12 Gummi-Wasserschutz 24 Kondensator
10. Technische Daten
