| 12
11. Funktionen

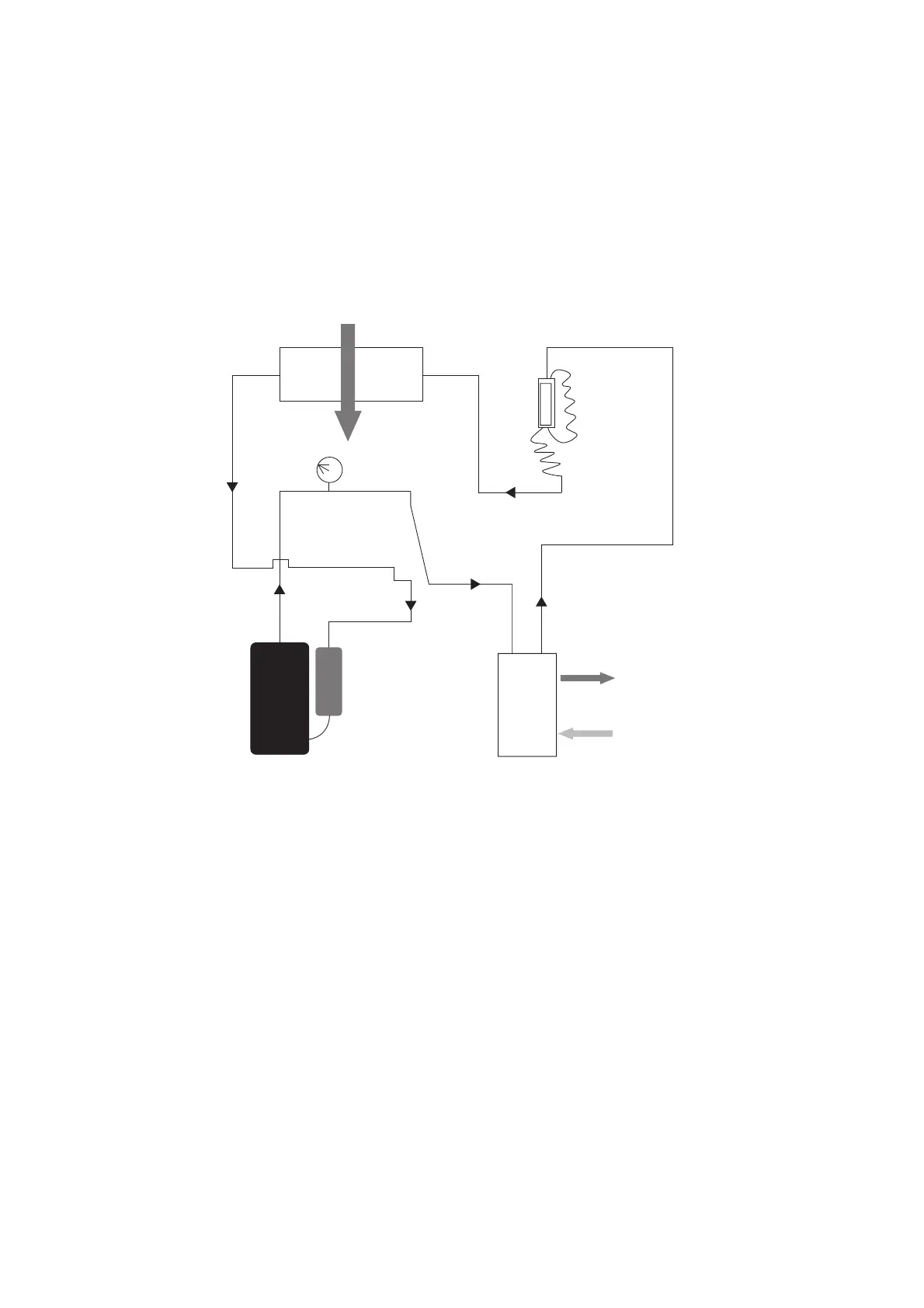

Allgemeine Darstellung des Kühlkreislaufes
Modus Heizen des Schwimmbeckenwassers:
Das kalte, fl üssige Kältemittel nimmt die in der Luft enthaltene Wärme über den Verdampfer auf, hier be-
ginnt der Verdampfungsprozess. Durch den Kompressor wird der Nassdampf angesaugt. Der Druck und
die Temperatur erhöhen sich weiter. Es erfolgt eine Überleitung in den Titan-Wärmetauscher (Kondensa-
tor). Dort wird die Wärme an das Beckenwasser abgegeben und das Kältemittel verfl üssigt sich (Konden-
sation). Anschließend gelangt das nun fl üssige Kältemittel über die Entspannungskapillare (Druckabbau)
zurück zum Verdampfer, wo der Prozess von neuem beginnt.
Warme Luft
Verdampfer
Kalte Luft
Druck Manometer
Einwege-
Ventil
Expansion
capillar
Warmes Wasser
Kaltes Wasser
Titan-Wärmetauscher
Kompressor
