PRECAUÇÕES DE SEGURANÇA
Descarga elétrica pode causar a morte.
• Mantenha todos os acessórios do
equipamento em boas condições.
• Não manusear o equipamento em
ambiente molhados e nem com roupas e
EPI’s úmidos.
• Certique-se que as conexões de saída estão distantes e
não conectadas entre si.
Antes de realizar a soldagem, certique-se que as
conexões dos cabos com os terminais de saída estejam
com devidamente apertadas e com bom contato elétrico. O
desempenho da soldagem pode ser comprometido caso esta
medida seja obedecida.
Para evitar problemas de interferências com outros
equipamentos e para obter melhor desempenho, utilize cabos
sem emendas direto ao local de soldagem. Evite também
comprimento excessivos e deixar os cabos enrolados.
CONEXÕES DE SAÍDA
Um sistema de desconexão rápida é utilizada nesse
equipamento, para facilitar seu uso e operação. Consulte
as seções seguintes para obter mais informações sobre as
conexões para soldagem TIG (GTAW) e Eletrodo Revestido
(SMAW).
SOLDAGEM COM ELETRODOS REVESTIDOS (SMAW)
Em primeiro lugar determine a polaridade de trabalho do
eletrodo revestido escolhido. Esta informação pode ser obtida no
informativo técnico do consumível.
Conecte os cabos de saída nos terminais da máquina, selecionando
a polaridade desejada. Ver a Figura B.1 para Soldagem com
polaridade reversa DC(+).
Conecte o cable do porta-eletrodo ao terminal positivo (+) e o cabo
com grampo terra (obra) no terminal negativo (-). Insira o conector
fazendo-o coincidir com as ranhura guia e gire aproximadamente
1/4 de volta em sentido horário. Certique-se que a conexão está
rme, sem excesso de pressão.
Para soldagem com polaridade direta DC (-), se deve alterar as
conexões dos cabos, com o cabo do porta-eletrodo no negativo (-)
e o cabo do grampo terra (obra) no positivo (+). Veja esta conexão
na Figura B.2.
SOLDAGEM TIG (GTAW)
A máquina arcweld® não possui solenóide ou válvula de controle
de gás, para soldagem no processo TIG, requere-se o uso de
tocha com válvula manual. Para maiores informações sobre estas
conexões, veja a seção de accessórios, adaptadores e tochas
requeridos para o processo TIG (GTAW). Veja o diagrama de
ligação para soldaem TIG com polaridade direta DC(-) na Figura
B.3. Conecte a mangueira de gás entre o adaptador da tocha e o
regulador de gás do cilindro.
ABERTURA DE ARCO COM TIG
Quando o eletrodo de Tungstênio toca a peça de trabalho a
corrente de curto-circuito é limitada em 10 Ampéres. Após abertura
do arco a corrente se eleva até o valor ajustado previamente
pelo o usuário. Este recurso prolonga a vida útil do eletrodo de
Tungstênio e evita danos durante a abertura de arco.
CUIDADO
CAUTION
INSTALAÇÃO

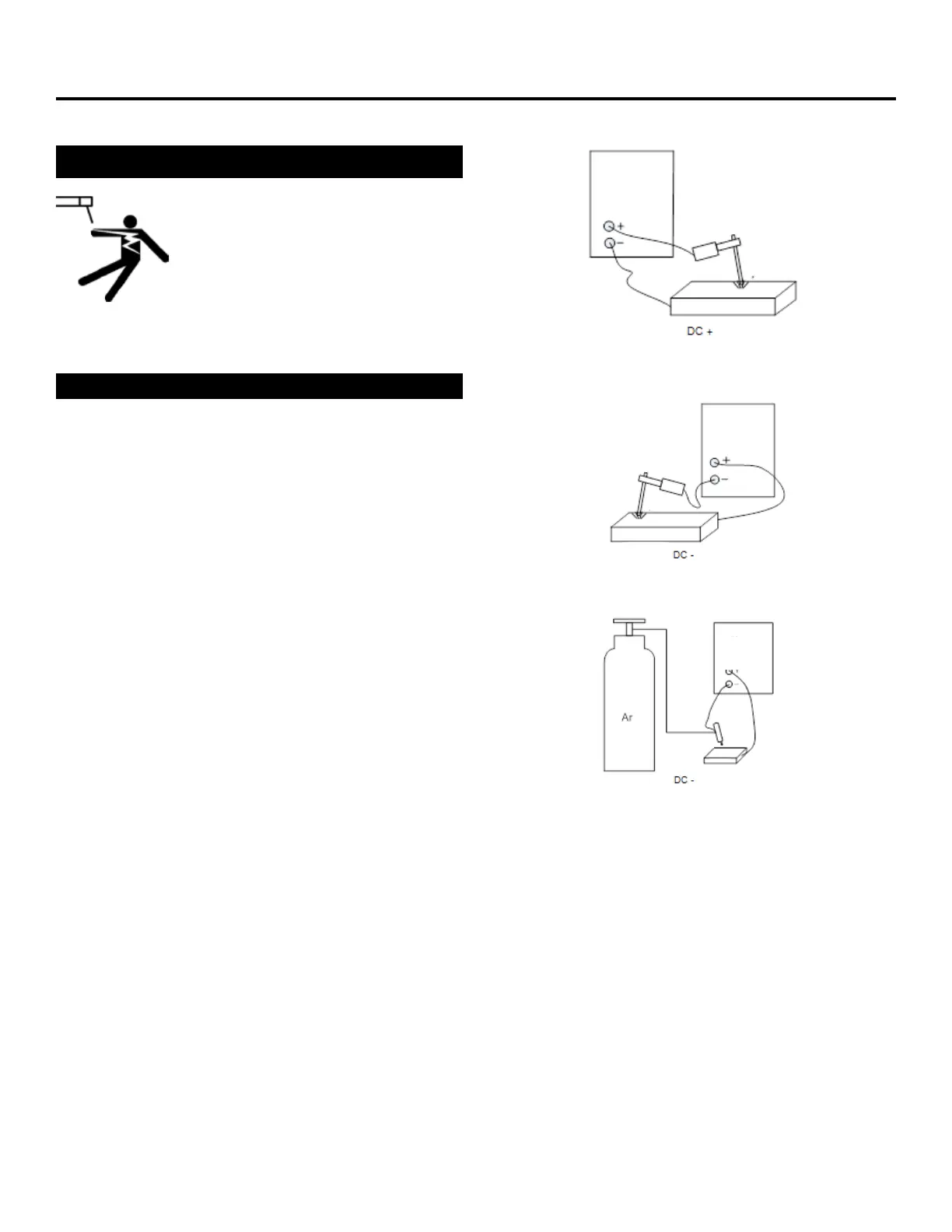

Figura B.1
Figura B.2
Figura B.3
B-4 B-4
Arcweld
Arcweld
Arcweld
Eletrodo
Trabalho
Porta
Eletrodo
Porta
Eletrodo
Eletrodo
Trabalho
Tocha
TIG
Trabalho
