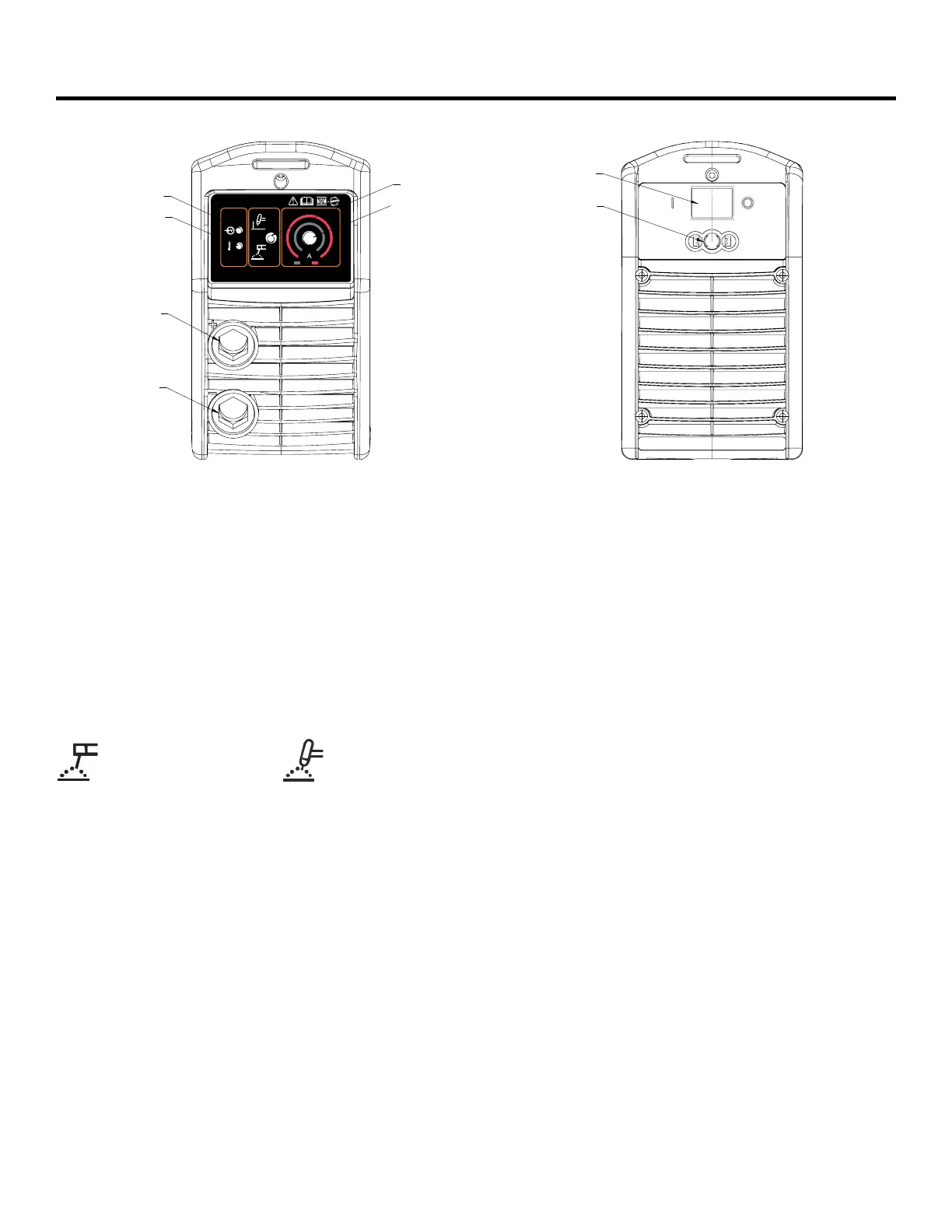

1. LED DE STATUS
Esta Led indicador estará aceso quando a máquina estiver ligada
2. LED DE TEMPERATURA
Este Led se acenderá quando a máquina estiver superaquecida
ou com a saída de ar bloqueada. Isso geralmente ocorre quando
o ciclo de trabalho da máquina foi excedido.
Em caso de sobreaquecimento, deixar o equipamento ligado
enquanto os componentes estiverem sendo resfriados até o Led
se apagar.
3. CONTROLE DO MODO DE SOLDA
O equipamento possui 2 posições de ajuste: Eletrodo revestido
(SMAW) e TIG (GTAW).
SMAW TIG
Quando o modo de controle estiver selecionado para a posição
TIG, a máquina não irá funcionar na função eletrodo revestido.
4. CONTROLE DE SAÍDA
Potenciômetro para ajuste da saída de corrente usada durante a
soldagem.
5. ENGATE RÁPIDO POLO POSITIVO
Conector de saída polo POSITIVO para o circuito de solda.
6. ENGATE RÁPIDO POLO NEGATIVO
Conector de saída polo NEGATIVO para o circuito de solda.
7. CHAVE LIGA / DESLIGA
Liga / Desliga a máquina.
8. CABO DE ENTRADA
Cabo de conexão para rede elétrica
Ajuste automático da força de arco noprocesso Ele-
trodo Revestido.
A função “força de arco” é ativada durante a aplicação do
processo.
Eletrodo revestido. Esta função, aumenta temporariamente
a corrente de saída, usadas para eliminar picos intermiten-
tes entre o eléctrodo e a poça de solda produzidos durante
a soldagem.
Esta é uma função de controle arco garante a estabilidade
do arco e reduz a presença de respingos. O controle deter-
mina a quantidade de corrente aplicada para quebrar a gota
de metal que é transferido do eléctrodo para a peça de tra-
balho para assegurar a estabilidade do arco. Signica que:
Previne que o eletrodo grude na peça de trabalho em
baixas correntes.
• Reduz a quantidade de respingos
O trabalho é simplicado com melhores resultados na
soldagem.
Na opção “eletrodo revestido” estarão habilitadas as se-
guintes características:
• Partida Quente: Aumento temporário da corrente de parti-
da. Facilita a abertura do arco de maneira rápida e conável.
• Anti-Sticking (anti-colagem): É uma função que opera
quando a corrente de saída do equipamento diminui quando o
operador comete um erro e o eletrodo “gruda” na peça. Permi-
tindo que o operador restabeleça o arco sem danicar suporte
porta eletrodos. A diminuição da corrente permite que o opera-
dor remova o eléctrodo a partir do suporte porta do eléctrodo,
sem criar arcos longos que podem danicar a peça.
INSTALAÇÃO
B-5 B-5
CONTROLES E CARACTERÍSTICAS DE FUNCIONAMENTO
7
8
80
100
60
40
120
140
160
20
10
8
20
40
60 80
100
110
~ ~
120 V 230 V
arcweld
®
160i - ST DV
3
4
1
2
5
6
