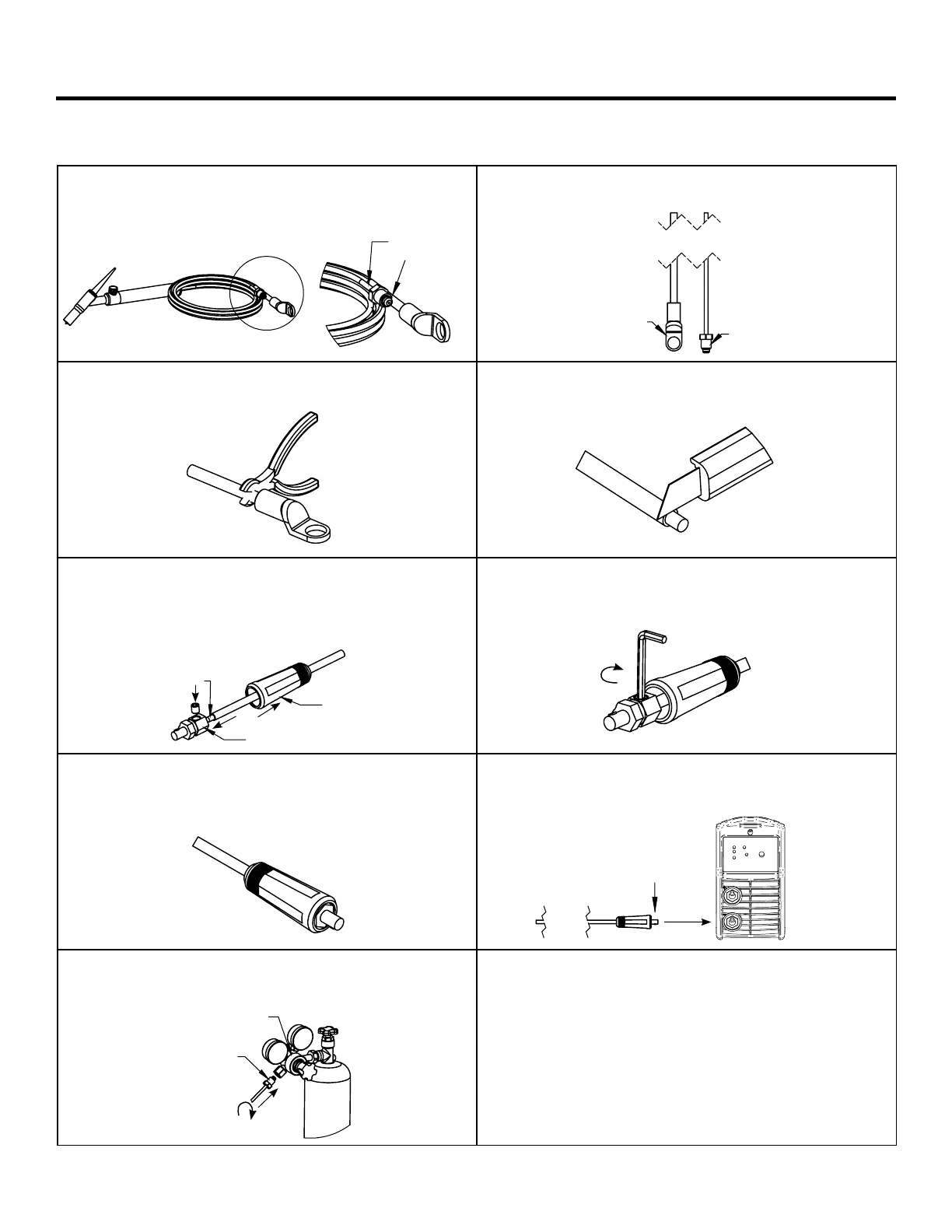

INSTALACIÓN DE ANTORCHA TIG K1782-7
F-1 F-1
PASO 1:
Identique que la antorcha K1782-7 tenga dos líneas, el
cable de fuerza y el conductor para gas.
PASO 2:
Identique las terminales de la antorcha, zapata y pigtel.
PASO 3:
Corte la zapata del cable de fuerza.
PASO 4:
Corte el forro aproximadamente 1/2 pulgada.
PASO 5:
Coloque el cuerpo de plástico del conector rápido dentro del
cable de fuerza, posteriormente coloque el conector rápido
de bronce a la parte del cable descubierta (cobre), asegúre-
se que este asiente bien con la abrazadera de cobre.
PASO 6:
Con la llave Allen apriete rmemente el tornillo opresor
del conector de bronce.
PASO 7:
Coloque el cuerpo de plástico al conector de bronce,
tenga cuidado de alinear bien las entradas del plástico
al conector de bronce.
PASO 8:
Cuando el forro esté completamente colocado conecte
normalmente a la entrada negativa de la máquina.
PASO 9:
El pigtel de la antorcha conéctelo al regulador con ujó
-
metro y apriete rmemente.
PASO 10:
Coloque el cable de trabajo, energice la máquina,
abra y purgue el gas, coloque en la posición TIG,
ajuste parámetros y a soldar.
A
Conductor de gas
Cable de fuerza
Zapata
Pigtel
Cuerpo de plático
Conector rápido
Cable descubierto
Apretar
Conectar al negativo (-)
Flujómetro
Pigtel
Apretar
