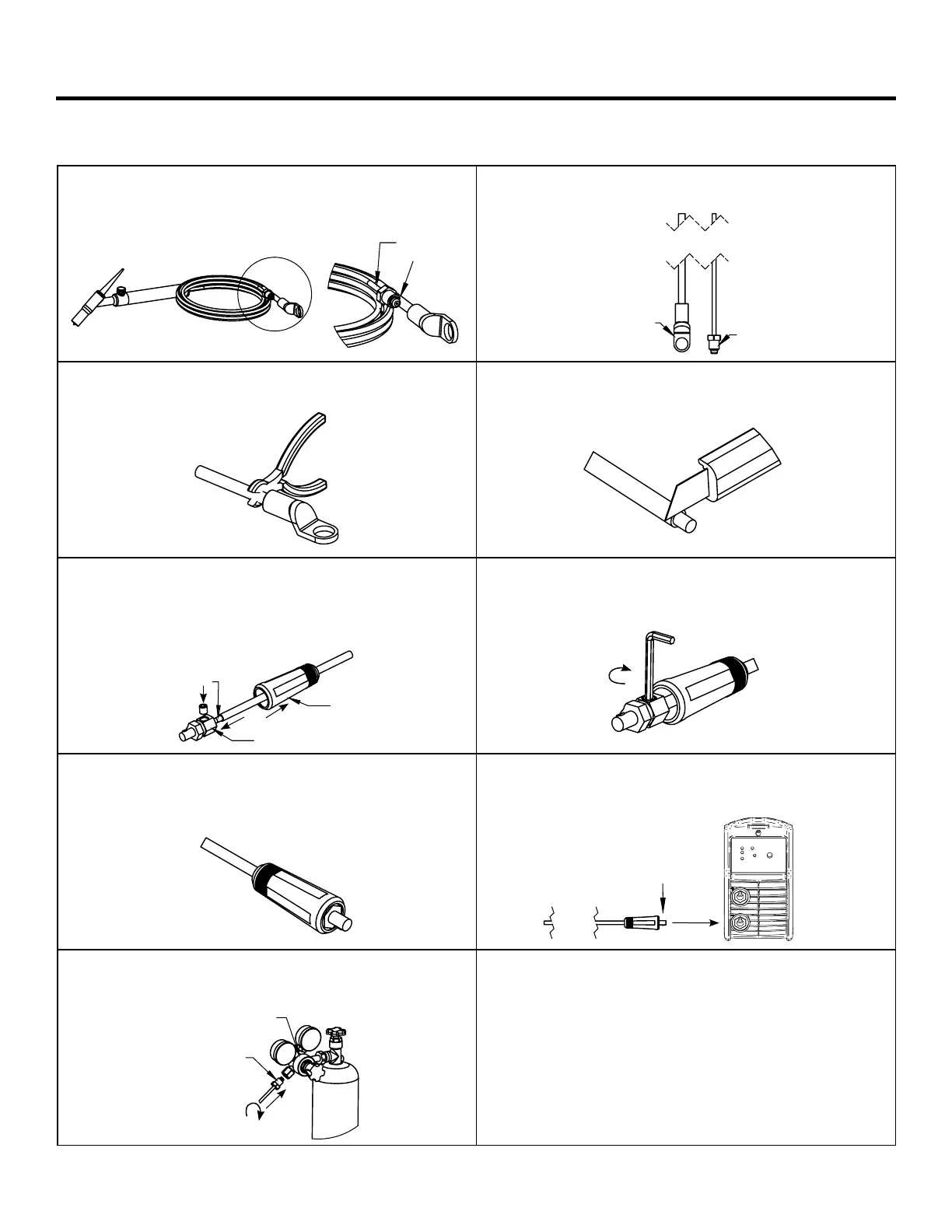

INSTALAÇÃO DA TOCHA TIG K1782-7
F-1 F-1
PASSO 1:
Identicar que a tocha K1782-7 possui 2 conexões: cabo
de alimentação e condutor de gás.
PASSO 2:
Identique os terminais da tocha e do conector de gás.
PASSO 3:
Cortar o conector do cabo de força.
PASSO 4:
Corte o isolante em aproximadamente1/2 polegada.
PASSO 5:
Coloque o corpo de plástico do conector do engate rá
-
pido dentro do cabo de alimentação, em seguida, colo-
que o conector de bronze para a parte exterior do cabo
(cobre), assegurando uma boa conexão.
PASSO 6:
Com uma chave Allen aperte rmemente o parafuso
de xação.
PASSO 7:
Encaixe o conector de bronze no corpo de plástico e
certique-se que está bem preso.
PASSO 8:
Conectar a tocha no borne negativo da fonte.
PASSO 9:
Conectar a mangueira junto ao regulador de gás.
PASSO 10:
Coloque o cabo terra e energize a máquina. Ajus
-
te a chave de seleção de processos na fonte para
a posição fonte TIG.
Ajustar os parâmetros de soldagem.
A
Gas line
Work wire
Lug
Pigtel
Plastic body
Quick connector
Uncovered cable
Tight
Connect to the negative input (-)
Flow meter
Pigtel
Tight
