Примечание:
1. График (слева) для установки сливного шланга. Обратитесь к Рис. 7.
2. График (справа) для установеи сливного шланга. Обратитесь к Рис. 9.
Установка внешнего блока2
Трубка может быть соединена в нескольких направлениях, как показано на Картинке внизу.
1. Подключение правой обратной трубки (похожей на правую нижнею трубку) является
опциональным. Обратитесь к Рис. 7.
О
Вытащите трубку из нижней части корпуса; и подключить
дренажную трубу. Надежно закрепите стыки трубок.
•
Подсоедините соединительный провод к внутреннему блоку
(Не подключать к электричеству).
О
Закрепите стыки труб (отводной и соединительной) вместе,
с помощью клейкой ленты. Отводную трубу подсоедините
ниже.
Трубопр
О
Уберите панель на шасси. Линия слива
О
Проверьте надежное ли крепление.

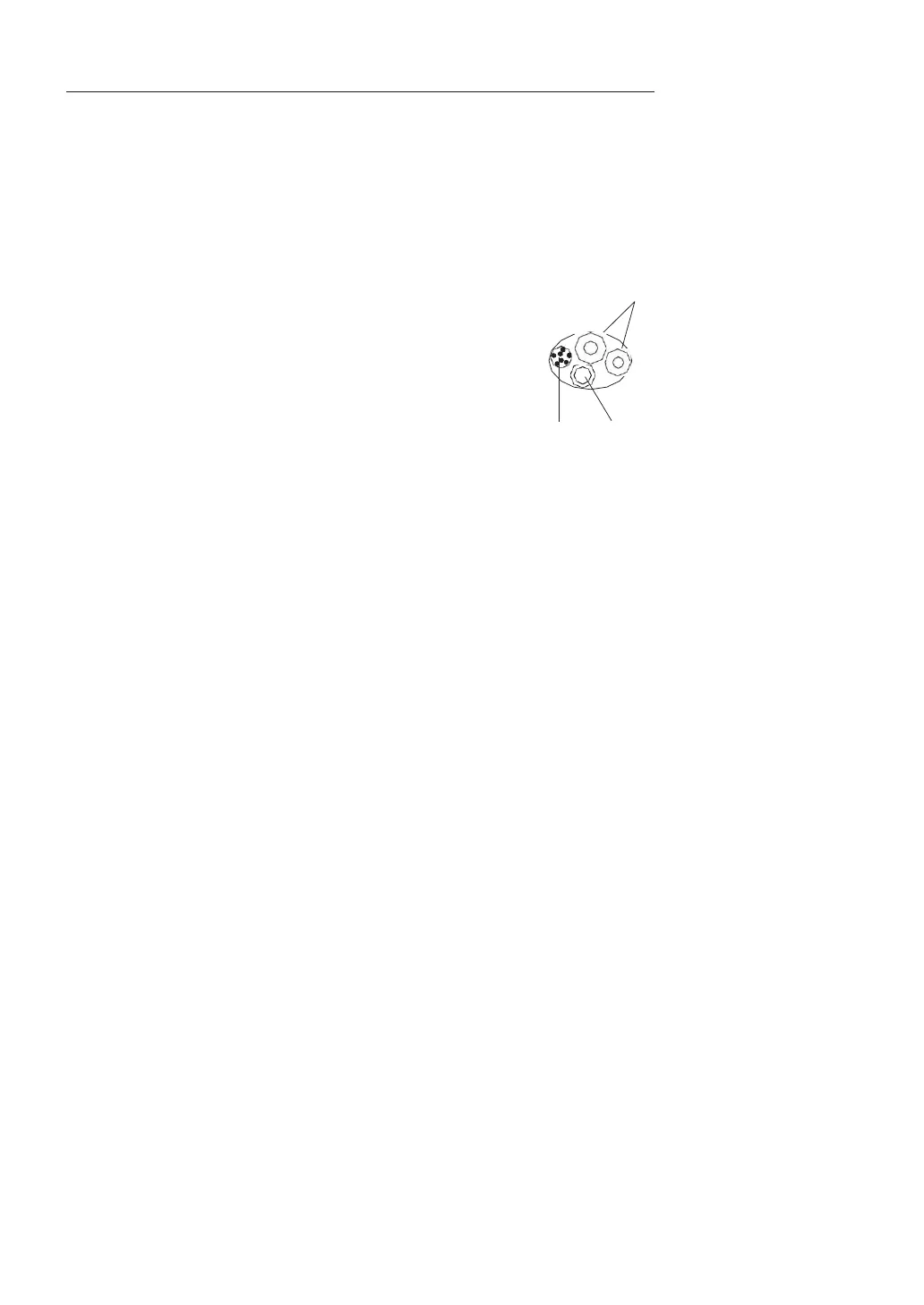

СОединительные
Рис. 6
(Дренажная
линия)
О
Закрепите внутренний блок с помощью двух креплений на
нижней части установочной доски.
2. Подключение левой обратной трубки (похожей на левую нижнею трубку) является
опциональным. Обратитесь к
Рис. 9.
О
Переместите отводную трубку на левую сторону, а выпускной колпачок на правую.
•
Закрепите трубки в пазу внутреннего блока с помощью специального зажима.
О
Следующая инструкция по установке соответствует инструкции “1. Подключение правой
обратной трубки."
To Next Page
