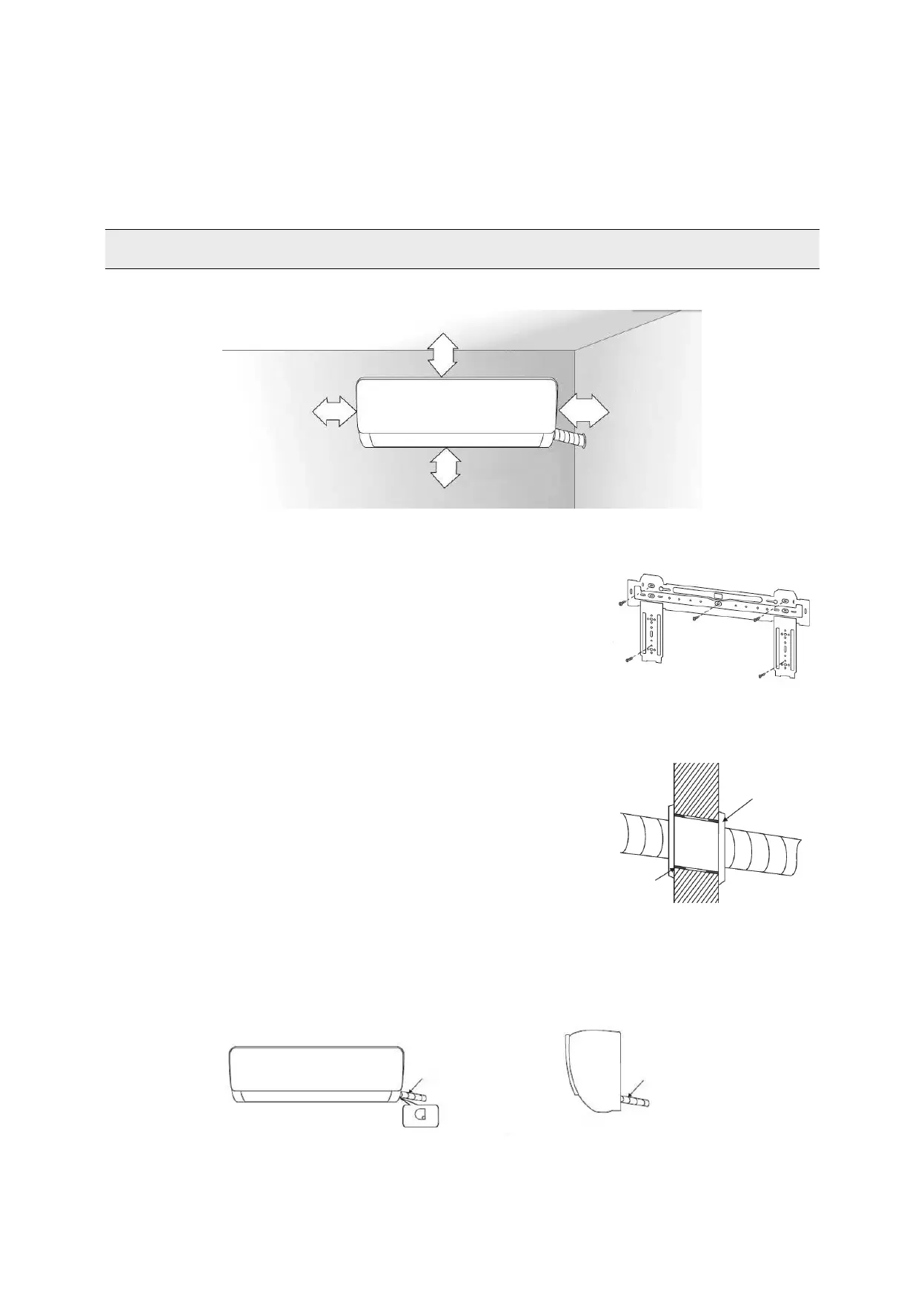

SPAZI DI INSTALLAZIONE DELL’UNITA’ INTERNA
PIASTRA DI SUPPORTO
1. La parete per l’installazione dell’unità interna deve essere dura e solida, in
modo da prevenire le vibrazioni.
2. Utilizzare la vite di tipo “+” per ssare la piastra, montarla orizzontalmente
sulla parete e accertarsi che sia centrata e stabile sia verticalmente che
orizzontalmente.
3. Dopo l’installazione, tirare la piastra di supporto verso di sè per confermare
la sua solidità.
FORO PASSANTE
1. Praticare un foro con un trapano nella posizione predeterminata sulla parete
per le tubazioni, che deve inclinarsi verso l’esterno di 5° - 10°.
2. Per proteggere le tubazioni e i cavi da eventuali danni che attraversano la
parete e dai roditori che possono abitare nella parete cava, è necessario
installare un anello di protezione del tubo e sigillarlo con dello stucco.
Nota: il diametro del foro applicato alla parete è di solito 60 mm~80 mm. Evitare
cavi sottotraccia e altre tubazioni quando si effettua il foro.
PASSAGGIO DELLE TUBAZIONI
A seconda della posizione dell’unità, le tubazioni possono essere posizionate lateralmente da sinistra o destra
(Fig.1) o verticalmente dalla parte posteriore (Fig.2) - a seconda della lunghezza del tubo dell’unità interna.
INSTALLAZIONE UNITA‘ INTERNA
Spazio dal soffitto
15 cm o più
Spazio dal pavimento
200 cm o più
Spazio dalla
parete
20 cm o più
Spazio dalla
parete
20 cm o più
Anello di
protezione
Stucco
ALTRI REQUISITI
• Il metodo di collegamento del climatizzatore e del cavo di alimentazione e il metodo di interconnessione di
ciascun elemento indipendente devono essere soggetti allo schema elettrico apposto sulla macchina.
• Il modello e il valore nominale del fusibile devono essere soggetti alla serigraa sul controller o sul manicotto del
fusibile corrispondenti.
Tubo scarico
condensa e cavi
Tubo scarico
condensa e cavi
Preparazione
materiale uscita
Fig.1 Fig.2
