24V 11/22
Rubinetto
Dado conico Tubazione
Tubo del liquido
Tubo del gas
Chiave
Annotare sempre la carica aggiuntiva di refrigerante sull’apposita targhetta apposta sull’unità esterna.

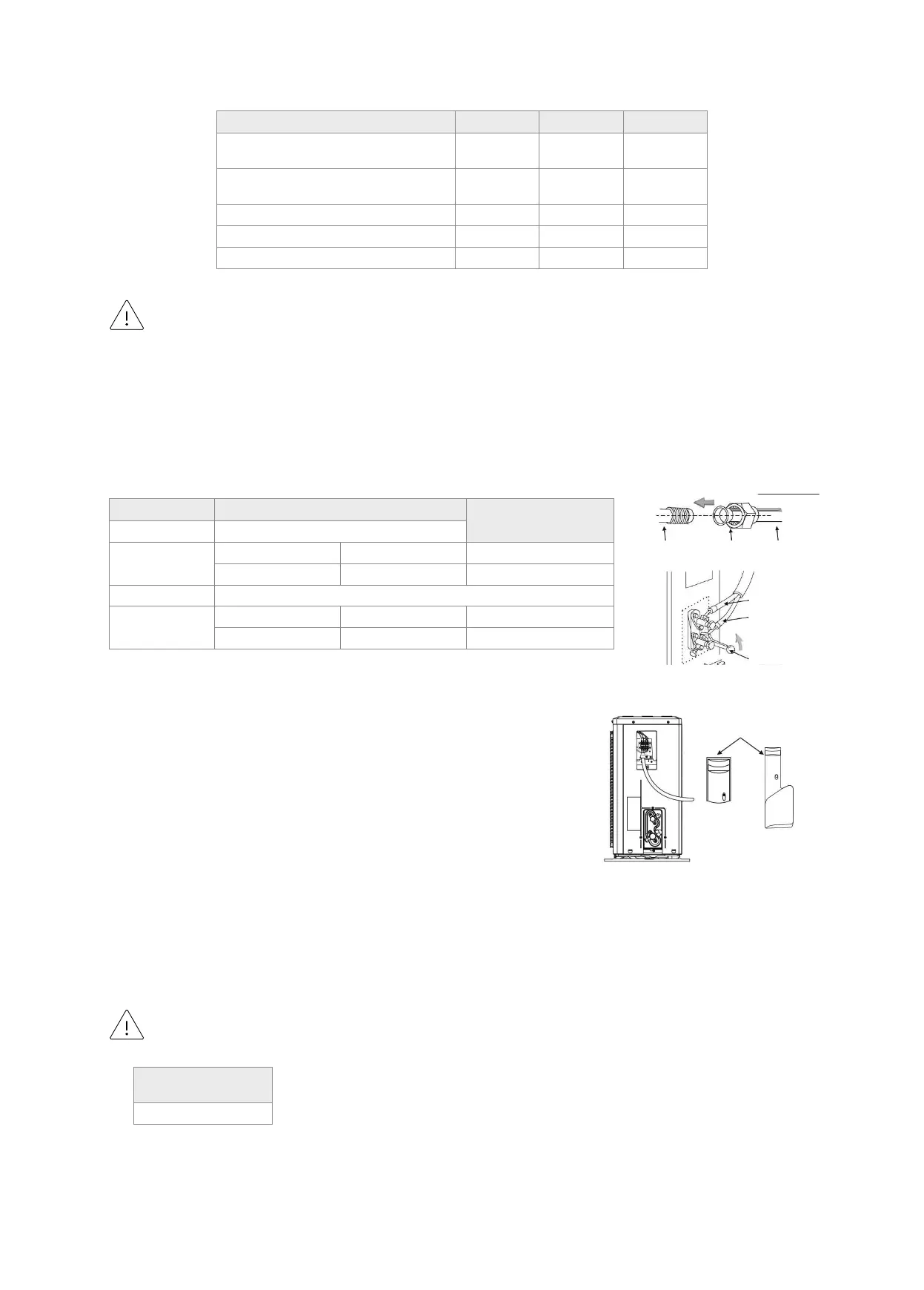

INSTALLAZIONE DELLE TUBAZIONI
Collegare l’unità esterna con il tubo di collegamento: puntare il contro-foro del tubo di collegamento sulla valvola di
arresto e serrare il dado conico con le dita. Quindi serrare il dado conico con una chiave dinamometrica.
Quando si prolungano le tubazioni, è necessario aggiungere una quantità aggiuntiva di refrigerante in modo da non
compromettere il funzionamento e le prestazioni del condizionatore d’aria.
Nota:
1. Questa tabella è solo per riferimento.
2. I giunti non sono riutilizzabili, se non dopo aver svasato nuovamente il
tubo.
3. Dopo l’installazione, vericare che il copri-valvola sia ssato in modo
efcace.
CONNESSIONE DEI CAVI
1. Allentare le viti e rimuovere il coperchio di protezione.
2. Collegare i cavi ai corrispondenti terminali della morsettiera dell’unità esterna (vedere lo schema elettrico).
3. Cavo di messa a terra: rimuovere la vite della messa a terra dalla staffa di cablaggio, quindi collegare il lo e
poi avvitarlo nel foro corrispettivo.
4. Fissare saldamente tutti i cavi, facendo uso anche di elementi di ssaggio.
5. Riposizionare il coperchio delle parti elettroniche nella sua posizione originale e ssarlo con le viti.
Inserire un interruttore magnetotermico con sufciente potenza e osservare la seguente tabella:
Coperchi
Potenza interruttore
magnetotermico
14K - 16A
Lunghezza tubo Quantità di refrigerante da aggiungere
Quantità di refrigerante
da recuperare
Non necessario
<3M
CC≤12000Btu 20 g/m ≤1 kg
CC≤18000Btu 40 g/m ≤2 kg
3-5M Non necessario
5 - 15M
CC≤12000Btu 16 g/m ≤1 kg
CC≤18000Btu 24 g/m ≤2 kg
MODELLI 9000 12000 18000
Lunghezza min.- max. delle tubazioni con
carica standard (m)
3 - 7 3 - 7 3 - 7
Lunghezza massima delle tubazioni con
carica aggiuntiva (m)
20 20 25
Carica gas aggiuntiva (g/m) 15 15 25
Dislivello massimo (unità esterna sopra) (m) 10 10 15
Dislivello massimo (unità interna sopra) (m) 10 10 15
