! Toutes les parties qui servent de protection doivent
être fixées de manière à ne pouvoir être enlevées
quavec laide dun outil.

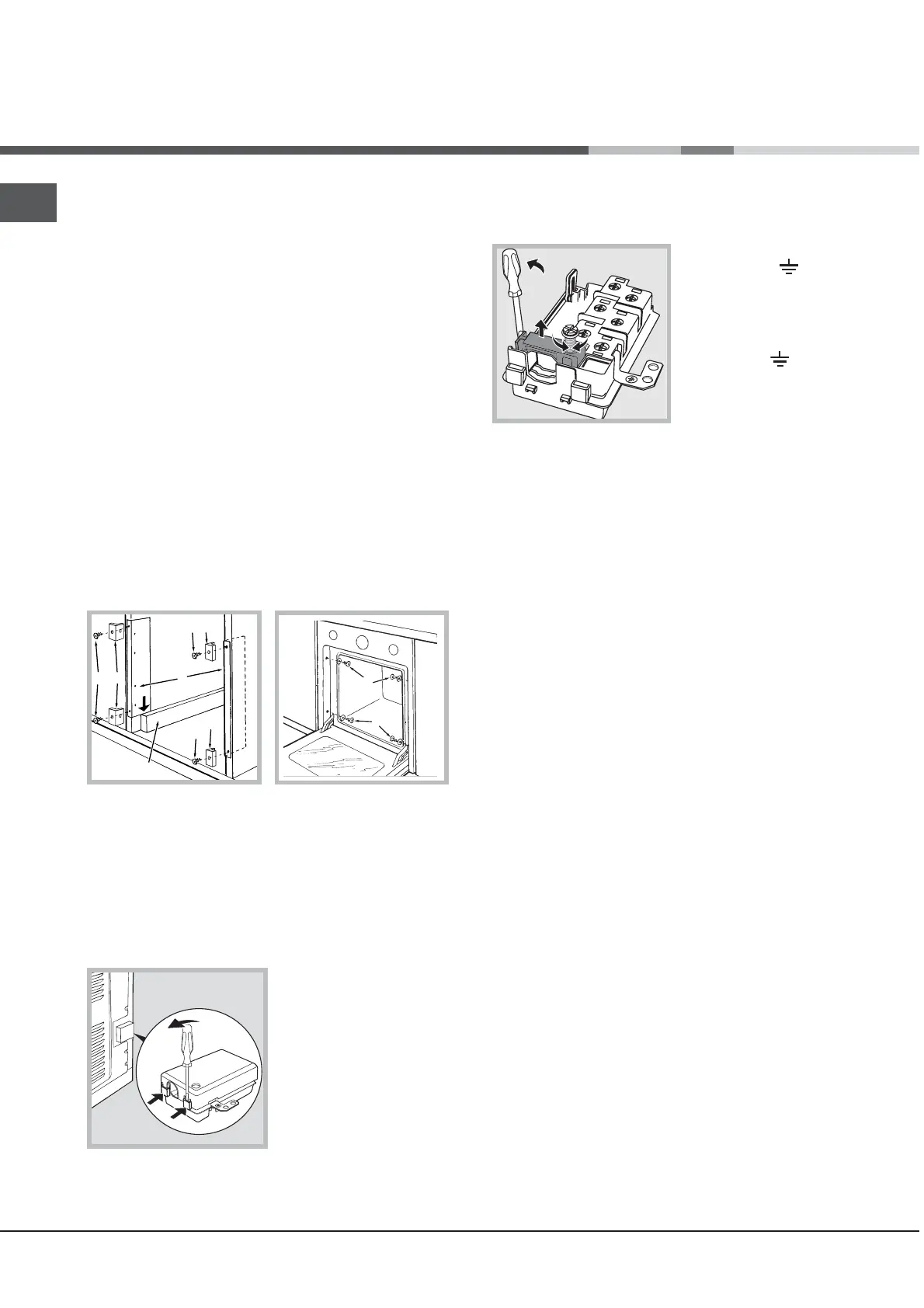

Centrage et fixation*
1. Positionner les pattes A de manière à ce
quelles buttent contre les cales support du four
B.
2. Positionner les taquets C contre les pattes A.
Attention à lépaisseur des joues du meuble :
 si elle est de 16 mm : monter le taquet de
manière à ce que le chiffre 16 indiqué sur ce
dernier soit tourné vers soi ;
 si elle est de 18 mm : monter le taquet côté
dépourvu dindication tourné vers soi ,
 si elle est de 20 mm : ne pas monter de
taquet.
3. Fixer les pattes et les taquets en bordure de la
joue du meuble à laide des vis D.
4. Fixer le four au meuble à laide des vis et des
rondelles plastique E.
Raccordement électrique
! Les fours munis dun câble dalimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaquette signalétique (voir ci-dessous).
Montage du câble dalimentation
1. Pour ouvrir le
bornier, faites pression
à laide dun tournevis
sur les languettes
latérales du couvercle :
tirez et ouvrez le
couvercle (voir figure).
2. DEVISSER LA VIS DU SERRE-CABLE ET LE
RETIRER EN FAISANT LEVIER A L'AIDE D'UN
TOURNEVIS (VOIR FIGURE).
3. Retirer les vis des
contacts L-N-
puis
fixer les fils sous les
têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert (
).
Branchement du câble dalimentation au réseau
électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur létiquette des caractéristiques
(voir ci-contre).
En cas de raccordement direct au réseau, il faut
intercaler entre lappareil et le réseau un interrupteur à
coupure omnipolaire ayant au moins 3 mm
décartement entre les contacts dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par linterrupteur). Le
câble dalimentation ne doit atteindre, en aucun point,
des températures dépassant de 50°C la température
ambiante.
! Linstallateur est responsable du bon raccordement
électrique de lappareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous que
:
 la prise est bien munie dune terre conforme à la
loi;
 la prise est bien apte à supporter la puissance
maximale de lappareil, indiquée sur la plaquette
signalétique (voir ci-dessous);
 la tension dalimentation est bien comprise entre
les valeurs indiquées sur la plaquette signalétique
(voir ci-dessous);
 la prise est bien compatible avec la fiche de
lappareil. Si ce nest pas le cas, remplacez la
prise ou la fiche, nutilisez ni rallonges ni prises
multiples.
! Après installation de lappareil, le câble électrique
et la prise de courant doivent être facilement
accessibles
E
E
D
A
B
D
D
1
6
1
6
1
6
1
6
C
C
C
