3
IT

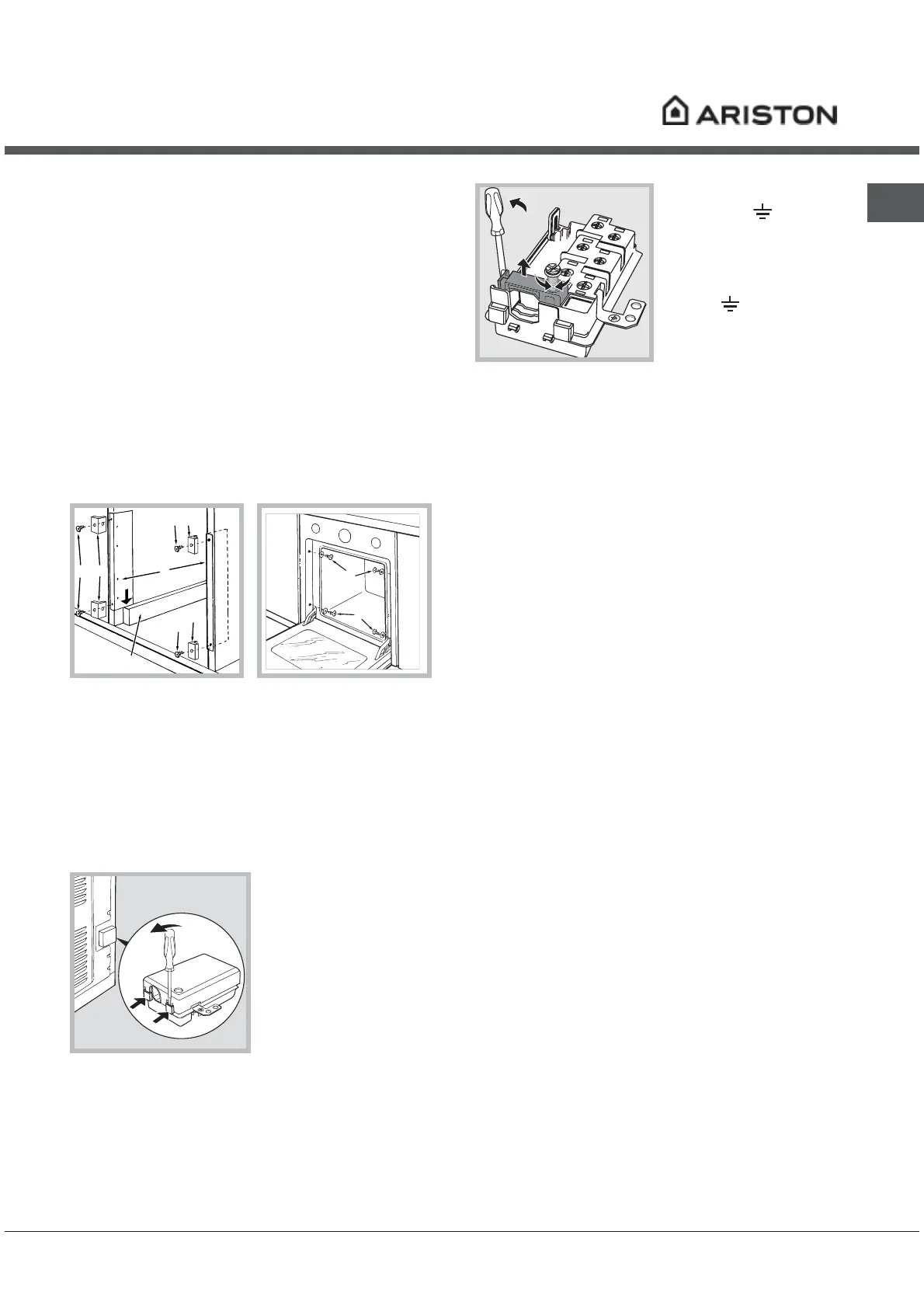

Centraggio e fissaggio*
1. Posizionare le staffe A a battuta sullappoggio
del forno B.
2. Posizionare i tacchetti C a battuta nelle staffe
A. In particolare se lo spessore della fiancata
del mobile:
 è di 16 mm: montare il tacchetto in modo che il
numero 16 riportato sullo stesso sia rivolto verso
di voi;
 è di 18 mm: montare il tacchetto in modo che la
parte senza scritte sia rivolta verso di voi;;
 è di 20 mm: non montare il tacchetto.
3. Fissare le staffe ed i tacchetti sul bordo fiancata
mobile tramite le viti D.
4. Fissare il forno al mobile tramite le viti e le
rondelle in plastica E.
Collegamento elettrico
! I forni dotati di cavo di alimentazione tripolare sono
predisposti per il funzionamento con corrente
alternata, con tensione e frequenza indicate nella
targhetta caratteristiche posta sullapparecchio (vedi
sotto).
Montaggio del cavo di alimentazione
1. Aprire la morsettiera
facendo leva con un
cacciavite sulle
linguette laterali del
coperchio: tirare e
aprire il coperchio (vedi
figura).
2. Svitare la vite del
serracavo e toglierlo
facendo leva con un
cacciavite (vedi figura).
3. Togliere le viti dei
contatti L-N-
e poi
fissare i cavetti sotto le
teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
Verde (
).
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il
carico indicato nella targhetta caratteristiche (vedi a
fianco).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dallinterruttore). Il cavo di alimentazione deve
essere posizionato in modo tale che in nessun punto
superi di 50°C la temperatura ambiente.
! Linstallatore è responsabile del corretto
collegamento elettrico e dellosservanza delle norme
di sicurezza.
Prima di effettuare lallacciamento accertarsi che:
 la presa abbia la messa a terra e sia a norma di
legge;
 la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
nella targhetta caratteristiche (vedi sotto);
 la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche (vedi sotto);
 la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
E
E
D
A
B
D
D
1
6
1
6
1
6
1
6
C
C
C
*
Presente solo in alcuni modelli.
